拖挂式水文地质钻井作业设备结构设计

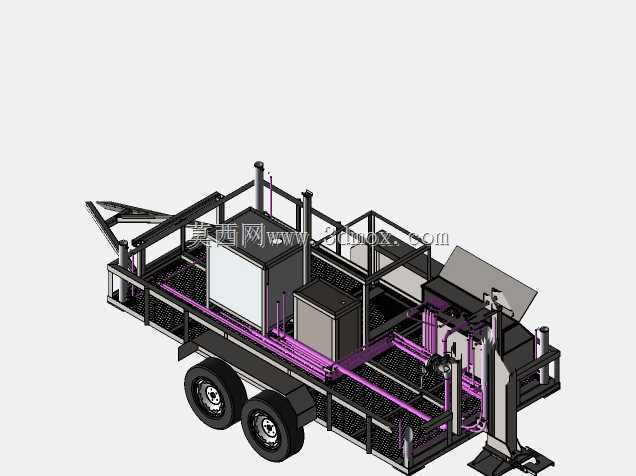

　　这套拖挂式钻井设备的三维结构设计，核心面向民用饮水井开凿、农田灌溉井施工、浅层地质勘探取芯、小型工程降水井作业这类分散式野外钻探场景，区别于大型履带式深钻设备，它的设计初衷就是适配乡村、山地、零散地块这类大型设备难以进入的作业区域，依托常规牵引车即可完成转场，不需要额外的平板运输车辆，大幅降低零散钻井作业的转场成本。从结构布局来看，整套设备采用双轴拖挂底盘作为承载基础，底盘框架采用矩形型钢焊接成型，所有功能模块均集成在底盘平面上，没有额外的外伸固定结构，运输状态下整体外廓尺寸符合道路通行的拖挂设备限界要求，不需要办理特殊运输审批，转场时仅需将钻架放倒固定在底盘侧方的限位支架上，连接好牵引车的制动与信号接口即可上路。

　　设备的动力匹配采用车载电机作为核心动力源，不需要额外搭载柴油发电机组，作业时可直接接入作业区域的三相工业电网，也可外接移动发电站供电，这种设计大幅简化了动力舱的结构，减少了燃油系统、散热系统的冗余部件，降低了日常维护的点位数量，对于零散作业的施工队来说，电机驱动的维护门槛远低于内燃机驱动，常规电工即可完成基础故障排查。液压系统作为整套设备的动力传输核心，管路采用沿底盘主梁内侧排布的设计方式，所有管路转角处都设置了管夹固定，避免作业过程中振动导致管路磨损渗漏，液压回路分别对应钻具的提升下压、钻架的起落固定、井口夹具的开合锁紧三个核心动作，每个回路都设置了独立的压力调节与锁止阀组，即使单条回路出现泄压故障，也不会导致钻具坠落、

　　钻架失稳这类安全问题。钻架部分采用分段式矩形导轨结构，导轨面做了耐磨堆焊处理，动力头沿导轨做上下进给运动，设计最大钻进深度可达180米，适配常规的水文钻井钻杆规格，进给机构采用液压马达配合链条传动，相比钢丝绳卷扬的进给方式，能够提供稳定的下压力，满足硬质土层、弱风化岩层的强制钻进需求，不会出现钻进过程中钻具跳动导致的孔壁坍塌、钻杆偏斜问题。底盘上的功能舱采用模块化分区设计，一侧布置液压油箱与控制阀组舱，另一侧布置电气控制舱与操作工位，操作工位设置了防砸顶棚，所有操作手柄与仪表都布置在操作人员伸手可及的范围内，作业时操作人员站在底盘侧方的操作平台上即可完成所有钻进动作的控制，不需要来回跑动调整设备状态。考虑到野外作业的维修便利性，

　　所有易损部件比如液压密封件、滤芯、传动链轮都采用通用标准件，不需要定制特殊配件，在县域级的五金机电市场即可采购替换，不会因为特殊配件等待导致工期延误。整套设备的结构设计充分考虑了生产制造的工艺性，底盘、钻架这类大型焊接件不需要特殊的加工设备，常规的铆焊车间即可完成下料焊接，所有机加工面的精度要求都在通用机床的加工能力范围内，不需要高精度的数控加工设备，生产制造成本可控，适合中小型机械设备厂批量生产。在安装边界方面，作业状态下仅需将拖挂底盘的四个支腿伸出调平，支腿的支撑盘面积经过核算，在软土地基作业时垫上常规枕木即可满足支撑承载力要求，不需要额外浇筑混凝土基础，设备就位到开钻的准备时间不超过半小时，非常适合单点作业周期短、转场频繁的浅层钻井作业场景。钻架的起落采用双液压油缸同步驱动，起落过程中不需要人工辅助牵拉，避免了人工立架过程中的安全风险，钻架竖起后通过机械锁销与底盘固定，即使液压系统出现泄压，锁销也能承担钻架的全部载荷，保障作业过程的结构稳定性。井口位置设置了可开合的钻杆夹持器，接卸钻杆时可直接通过夹持器固定下部钻杆，不需要人工使用管钳固定，降低作业人员的劳动强度，同时也减少了接卸钻杆过程中的安全隐患。整套设备的配重经过重心核算，钻进过程中即使动力头运行到钻架最顶端，整套设备的重心依然落在底盘支腿的支撑范围内，不会出现倾翻风险，不需要额外附加配重块，进一步降低了设备的整体重量。
