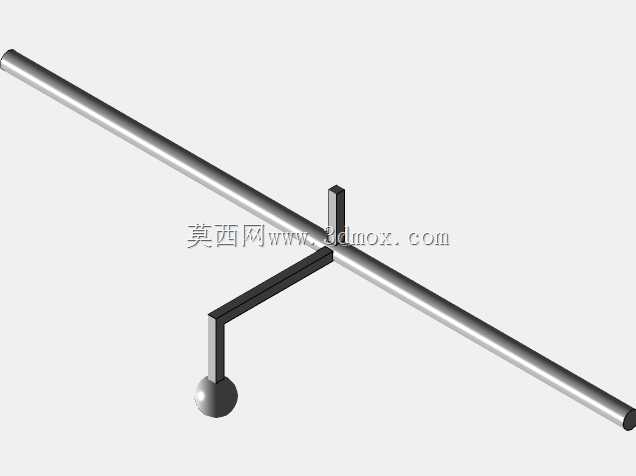

多功能荚状谷物脱粒作业设备结构

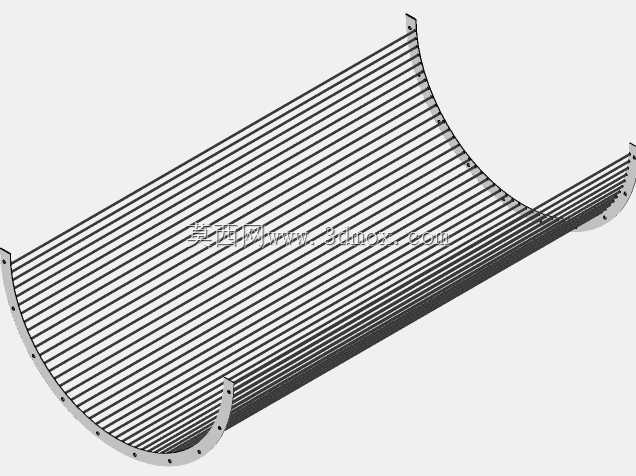

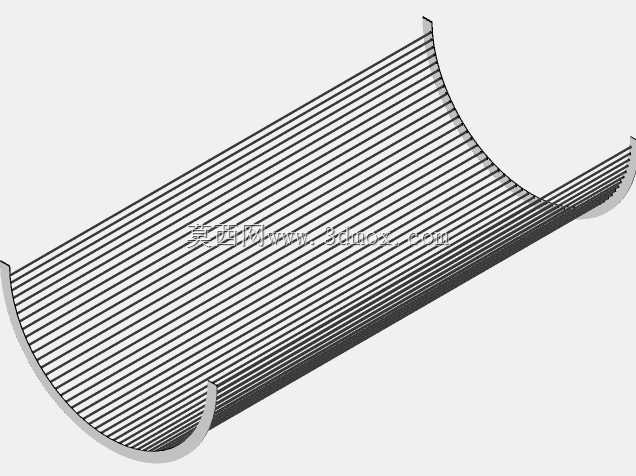

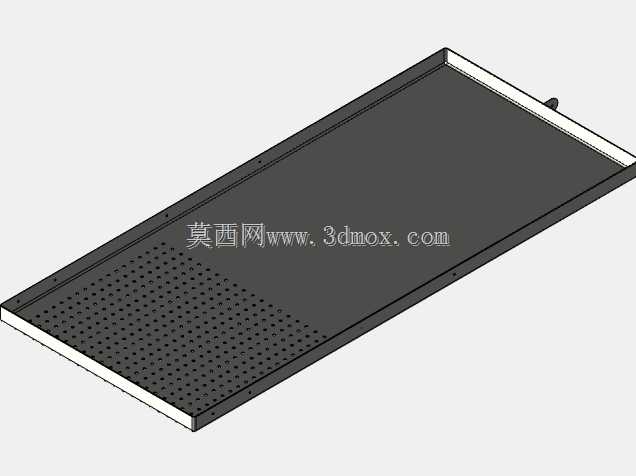

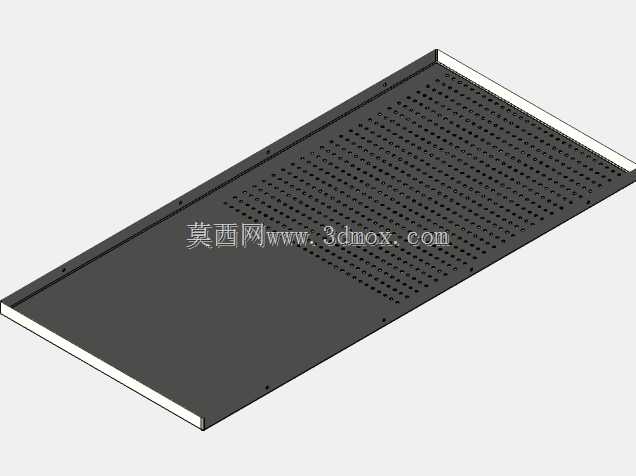

　　在丘陵山地零散种植户、小型谷物加工点的实际作业场景中，这类多功能脱粒设备的适配性优势十分突出，不同于大型联合收获设备无法进入狭窄地块、对小批量多品类谷物作业兼容性差的问题，该设备可覆盖多种荚状谷物的脱粒作业需求，从田间采收后带荚果穗的初步脱壳，到加工点的籽粒清选前预处理环节都能适配，作业时无需复杂的场地预处理，普通硬化平地即可放置开展作业，适配散户、小型合作社的多样化作业需求。从功能实现逻辑来看，设备核心作业单元采用栅格凹板配合高速旋转脱粒辊的结构，脱粒辊表面的柔性脱粒齿按照螺旋线排布，作业时辊体带动齿件击打进入脱粒腔的荚状物料，使果荚外壳破裂、籽粒与荚壳分离，栅格凹板的栅条间隙经过针对性匹配，

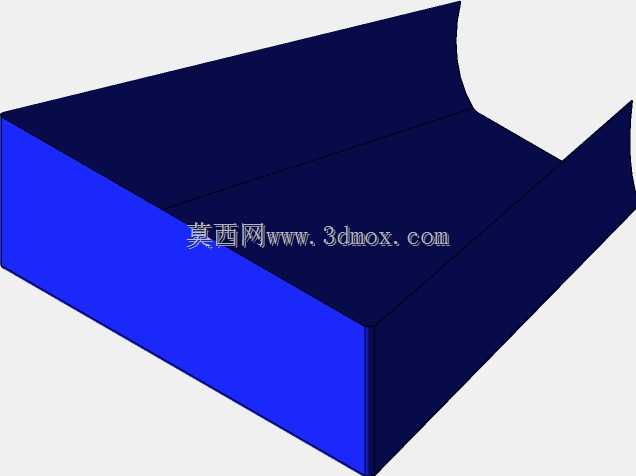

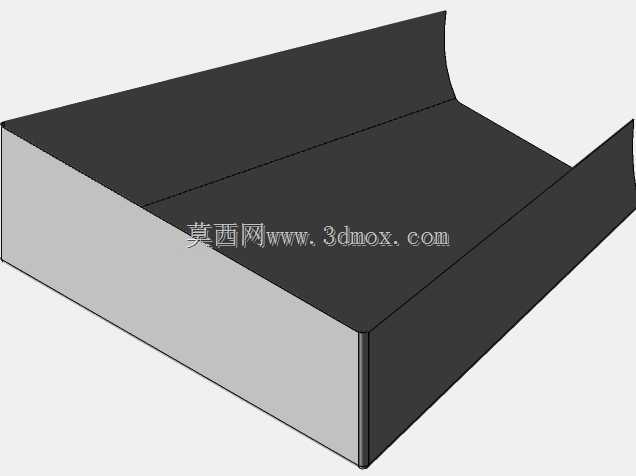

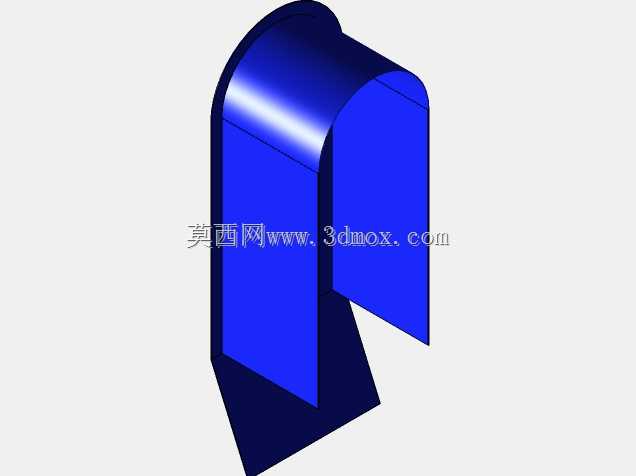

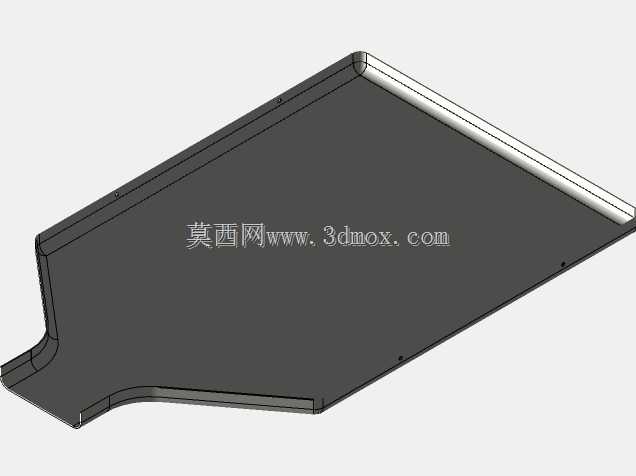

　　既可以保证脱粒后的籽粒能够顺利穿过栅格落入下方集料区域，又能拦截未完全脱粒的长茎秆、大块荚壳残留在脱粒腔内继续受击打直至完成脱粒，避免籽粒夹带损失。设备的喂入端设置有倾斜导料板，导料板的倾角经过反复校核，既可以保证人工喂入时物料能够依靠自重顺滑进入脱粒腔，又不会因为倾角过大导致物料喂入速度过快造成脱粒不充分，喂入口的安全防护边采用圆弧过渡结构，避免作业时茎秆勾挂、也能降低操作人员误触内部运动部件的风险。在结构设计思路上，整机采用模块化的排布逻辑，脱粒腔作为核心单元布置在设备中部，动力输入单元布置在设备侧方，通过带传动将动力传递至脱粒辊主轴，带传动的选择一方面可以缓冲脱粒作业时的冲击载荷，避免硬传动导致的部件损坏，

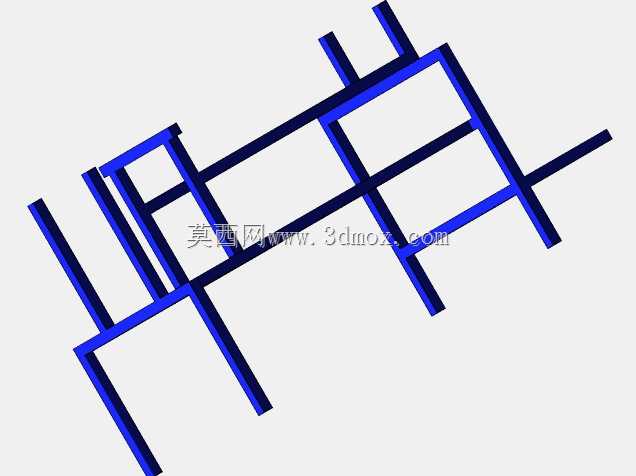

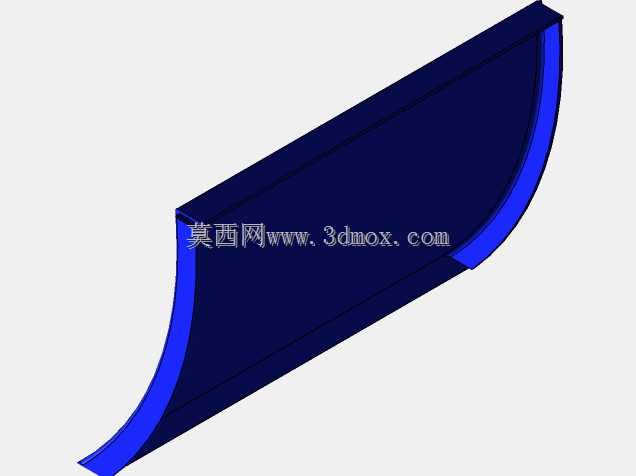

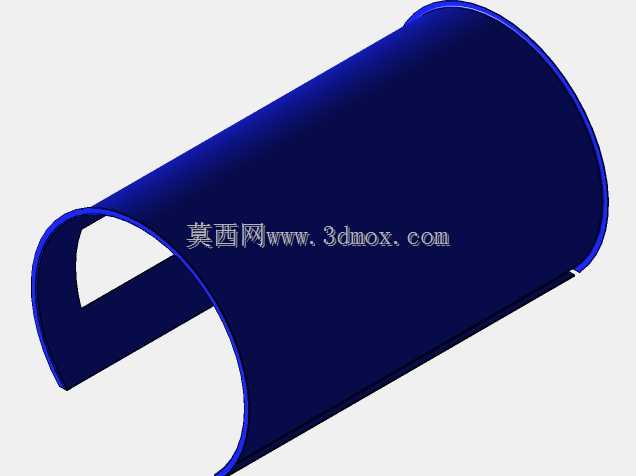

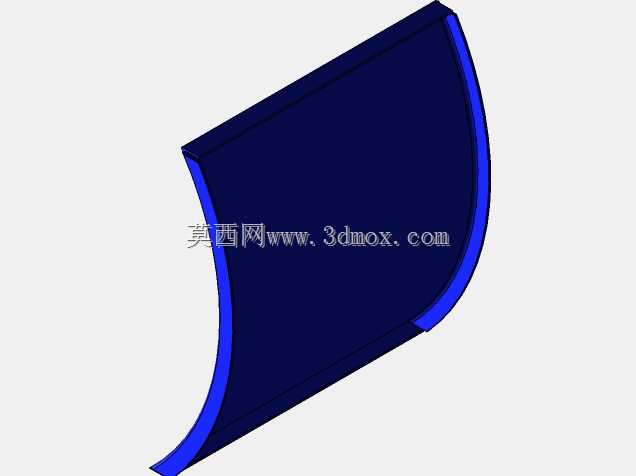

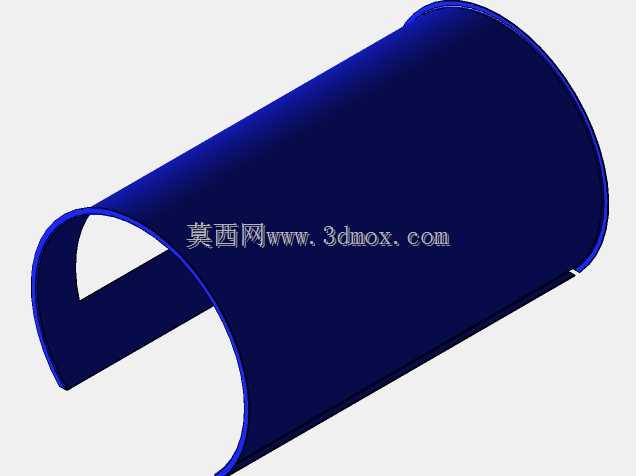

　　另一方面也能在喂入量过大出现卡滞时，通过皮带打滑实现过载保护，降低核心部件的损坏概率。设备下方的机架采用型钢焊接成型，机架的支腿高度经过匹配，保证下方集料容器放置时，脱粒腔落下的籽粒能够准确进入集料容器，无需额外设置导流接料结构，减少整机的结构冗余。从安装边界与外形尺寸来看，整机的横向宽度控制在单人可操作的范围内，喂入端的操作高度匹配成年人站立作业的舒适高度，无需额外搭建操作平台，设备的整体重量适配小型农用运输车辆的装载需求，可方便在不同作业地块之间转场移动，设备的动力输入端可适配不同功率的农用电机或者小型柴油机，满足有供电条件的固定加工点、无供电的田间临时作业点的不同动力需求。设备顶部设置有可开合的检修盖板，

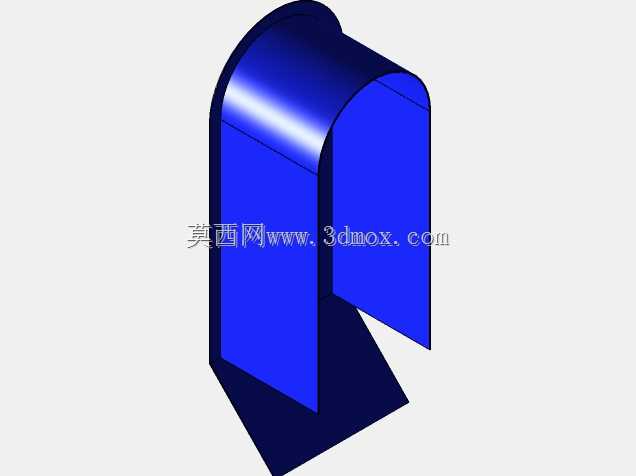

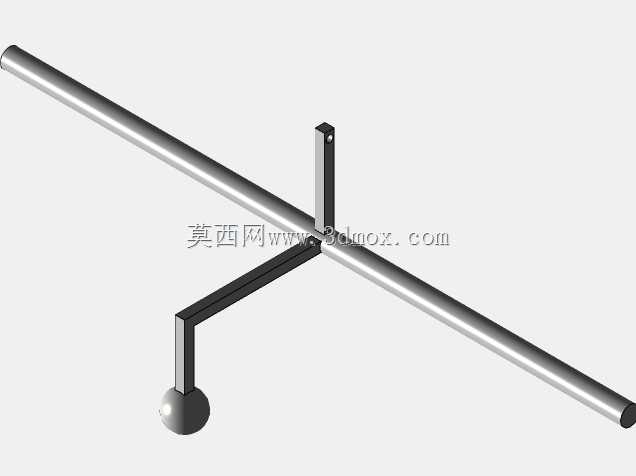

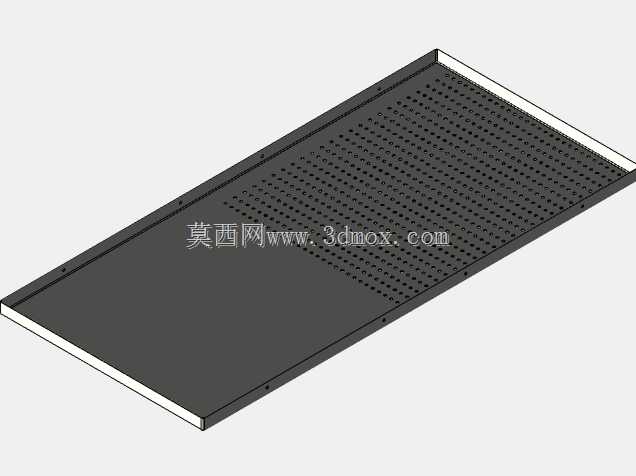

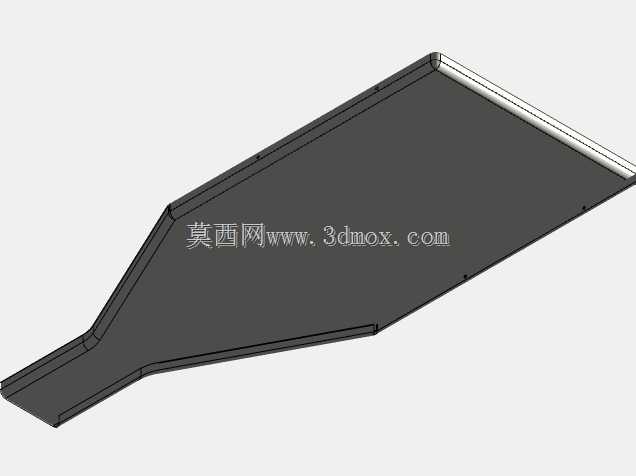

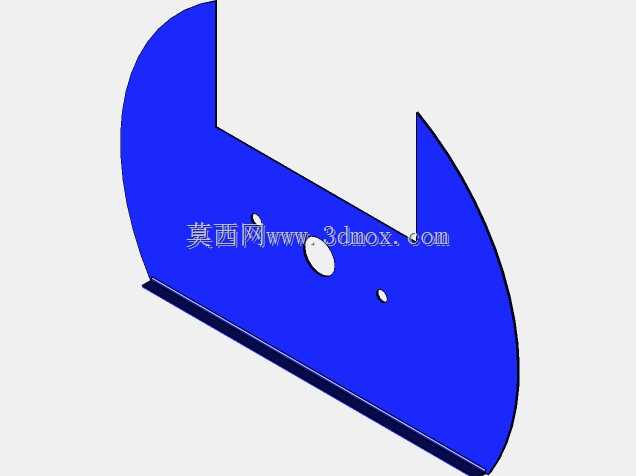

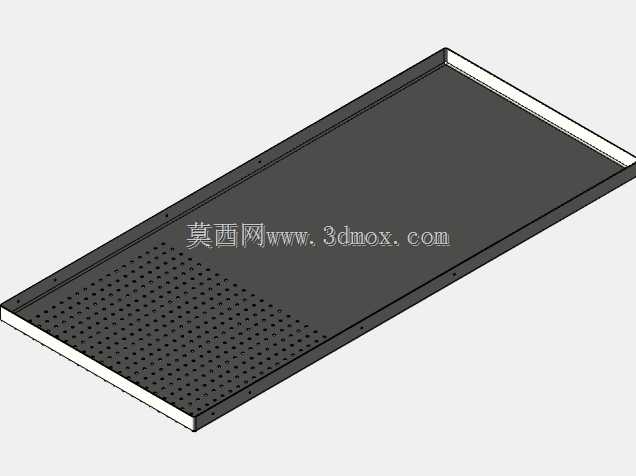

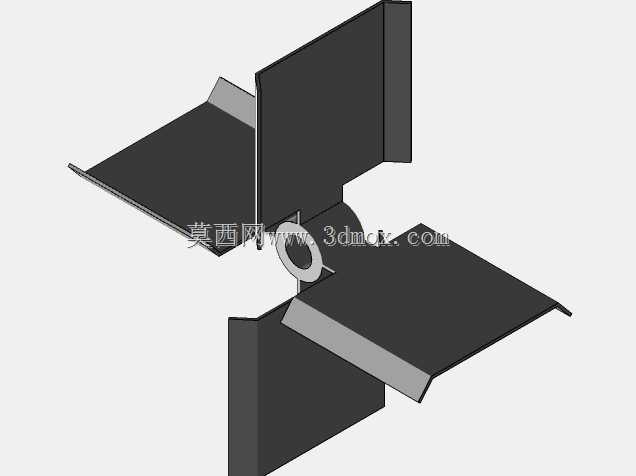

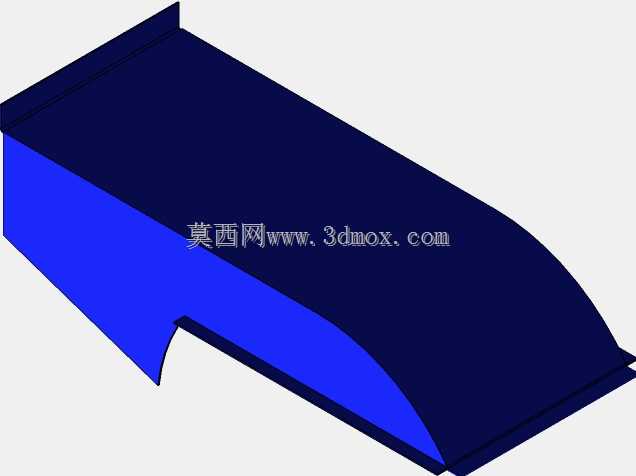

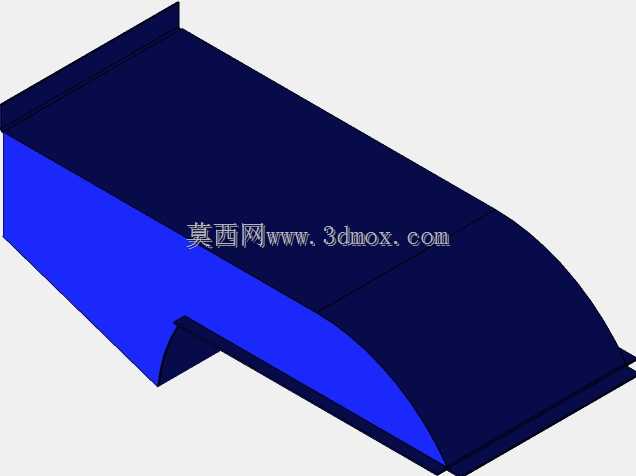

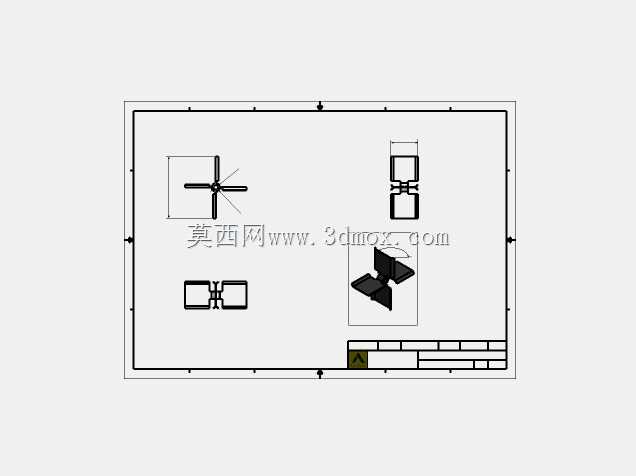

　　盖板通过快拆锁扣与机架连接，日常作业结束后可快速打开盖板清理脱粒腔内残留的茎秆、荚壳杂物，也可在出现卡滞故障时快速开盖排查，无需拆解大量连接部件，降低日常维护的操作难度。在出料端的结构设计上，荚壳与轻杂的排出口朝向设备侧方，作业时可配合风机气流将轻杂吹向指定堆放区域，避免杂料飞溅影响作业区域环境，籽粒下落的通道内设置有简易的挡料结构，减缓籽粒下落的速度，避免籽粒高速下落撞击集料容器出现迸溅损失。不同于专用单一作物的脱粒设备，该设备通过更换不同栅隙的凹板、调整脱粒辊的转速，即可适配不同粒径、不同荚壳强度的荚状谷物作业，无需对整机结构做大规模改动，大幅提升了设备的利用率，降低了种植户的设备投入成本。在结构强度校核层面，脱粒辊的主轴采用调质处理的中碳钢材质，能够承受长期高速旋转的交变载荷与击打冲击，焊接机架的连接处都设置有加强筋板，避免长期作业时机架出现焊缝开裂、结构变形的问题，所有外露的旋转传动部件都设置有安全防护罩，完全覆盖传动带与带轮的运动区域，避免作业时杂物卷入、人员误触的安全隐患。
