直列多缸内燃机动力总成结构三维设计

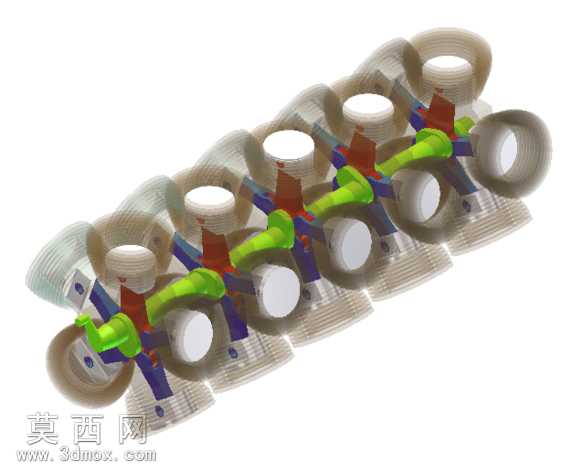

本作品为直列排布多缸内燃机的三维结构设计模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循内燃机实际设计规范，对各核心部件进行1:1比例还原，完整呈现往复式活塞发动机的整体装配关系与运动逻辑。建模阶段首先搭建整机装配基准骨架，以曲轴中心轴线、气缸中心轴线为核心定位基准，确定各缸体的排布间距与相对位置，保证各部件装配无干涉。缸体部分采用实体建模方式，还原冷却水套、缸盖螺栓孔、气门座圈等细节结构，材质赋予上采用铸铁哑光材质，还原真实缸体的金属磨砂质感，对加工面与非加工面做材质粗糙度区分，提升模型真实感。曲柄连杆机构作为核心运动部件，分别对曲轴主轴颈、连杆轴颈、连杆杆身、活塞销、活塞本体进行独立建模，曲轴部分还原平衡重结构、油道开孔细节，连杆部分区分大头盖与杆身的连接结构，活塞部分还原活塞环槽、销座、燃烧室凹坑结构，材质上曲轴、连杆采用锻钢金属材质，活塞采用铝合金哑光材质，各运动副之间保留合理装配间隙，可直接用于运动仿真演示。配气机构部分还原气门、气门弹簧、摇臂等部件结构，弹簧采用螺旋扫描特征完成建模，还原弹簧的节距与端部并圈结构，材质赋予弹簧钢材质，气门采用耐热合金钢材质。渲染阶段采用工作室光照环境，对金属部件添加合理的环境反射效果，半透明部件采用低透明度玻璃材质模拟观察窗效果，通过不同颜色区分各功能部件，如绿色标识连杆组件、蓝色标识缸体支撑结构、红色标识配气组件，便于快速识别各系统结构。设计过程中重点考量了多缸发动机的做功顺序排布，各缸曲柄夹角按照直列六缸发动机的120度夹角进行设计，保证运动平衡性，所有部件均采用参数化草图驱动特征建模，关键尺寸可通过参数表直接修改，便于后续调整缸径、行程、缸数等核心参数，适配不同排量的发动机设计需求，模型完整保留各部件的建模特征树，可直接用于工程图导出、运动仿真分析、结构有限元分析等后续工作，能够直观展示往复式内燃机的工作原理与内部结构组成。
