单缸活塞曲柄连杆发动机装配结构

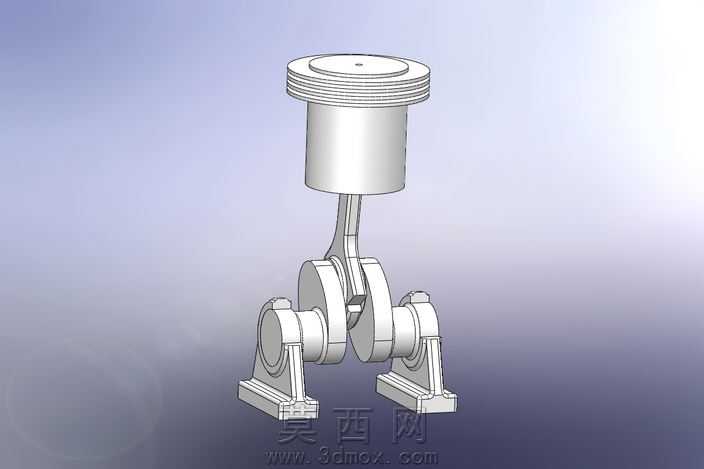

本作品为单缸发动机核心运动机构的三维装配模型，完整还原了内燃机将直线往复运动转化为旋转运动的核心传动结构。建模过程中严格遵循机械设计的尺寸配合规范，首先完成活塞部件的建模：活塞头部设计有多层环槽结构，用于安装气环与油环，保证燃烧室的密封性能与机油调控能力，活塞裙部做了适配缸套的圆柱度优化，销座位置预留了活塞销的安装孔位，建模时对活塞的过渡圆角做了精细化处理，避免应力集中问题。其次完成连杆部件的建模，连杆小头通过活塞销与活塞铰接，大头采用剖分式结构适配曲轴的曲柄销，杆身采用工字形截面设计，在保证结构强度的同时尽可能降低运动件的往复质量，减少发动机运转过程中的惯性载荷。随后完成曲轴与支承部件的建模，曲轴包含主轴颈、曲柄销、曲柄臂结构，两侧设置有轴承支承座，支承座底部设计有安装固定的基座结构，预留了螺栓安装孔位，保证整个机构运转时的稳定性。模型装配过程中严格按照实际发动机的装配顺序添加配合约束，活塞与缸套间添加滑动配合，活塞销与连杆小头、活塞销座间添加铰接配合，连杆大头与曲柄销间添加旋转配合，曲轴主轴颈与支承座间添加旋转配合，完整还原了机构的运动逻辑，可直接用于运动仿真演示。渲染阶段采用金属材质赋予各运动部件，区分了铸钢基座、锻钢曲轴连杆、铝合金活塞的材质质感，背景采用渐变浅色调突出机构本身的结构轮廓，清晰展现各部件的连接关系与形态特征。设计思路上聚焦发动机最核心的动力转换单元，省略了外围的配气机构、供油系统、冷却系统等附属结构，让学习者能够直观理解内燃机最本质的运动原理，模型附带运动演示视频，可清晰展示活塞上下往复运动带动曲轴旋转的完整运动过程，适合作为机械原理教学、发动机结构认知的三维演示素材，也可作为相关动力机构设计的参考基础模型。
