差速器传动结构三维设计作品

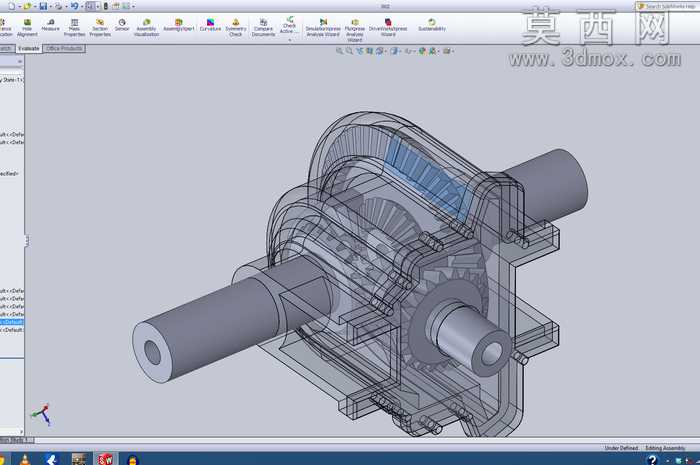

本作品为差速器传动结构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用线框加实体混合的展示方式，清晰呈现差速器内部的全部传动构件布局。建模初期首先梳理差速器的核心传动逻辑，明确左右输出轴、行星齿轮组、差速器壳体、主传动从动齿轮等核心构件的位置关系与装配约束，按照从内到外的建模顺序，先完成各传动轴的实体建模：两根同轴布置的输出轴采用空心轴结构设计，轴端预留装配定位的轴肩结构，表面做光滑金属质感的材质处理，还原钢制传动轴的真实质感。随后完成行星齿轮与半轴齿轮的建模，严格按照齿轮啮合的参数要求绘制齿形轮廓，通过阵列、布尔运算完成齿形结构的生成，保证齿轮组之间的啮合间隙符合机械设计规范，齿轮部分采用调质钢材质表现，区分于轴类零件的亮面金属质感，做细微的磨砂金属纹理处理，突出传动构件的耐磨属性。差速器壳体部分采用半透明的工程塑料质感材质做线框化展示，既保留壳体的外部轮廓特征，又不会遮挡内部的齿轮传动结构，壳体上的安装凸台、螺栓孔、定位卡槽等细节结构均做了精细化还原，每一处安装位的尺寸都与内部构件的装配需求匹配，保证整体装配关系无干涉。建模过程中对所有运动构件做了装配约束校验，确认行星齿轮的自转、公转路径顺畅，左右输出轴的差速动作逻辑符合实际差速器的工作原理，主传动齿轮与差速器壳体的连接结构做了加强筋设计，还原真实差速器的受力结构。整体模型没有冗余的几何特征，所有倒角、圆角细节均按照机械加工工艺要求添加，既保证了模型的视觉展示效果，也能清晰传递差速器的内部结构原理，可用于机械原理教学、结构方案验证等场景，通过半透壳体与实体传动件的搭配展示，让观看者能够直观理解差速器实现两侧车轮差速转动的机械逻辑，各构件的材质区分也让不同功能的零件一目了然，降低了复杂传动结构的理解门槛。
