带运动仿真的顶置凸轮轴结构设计

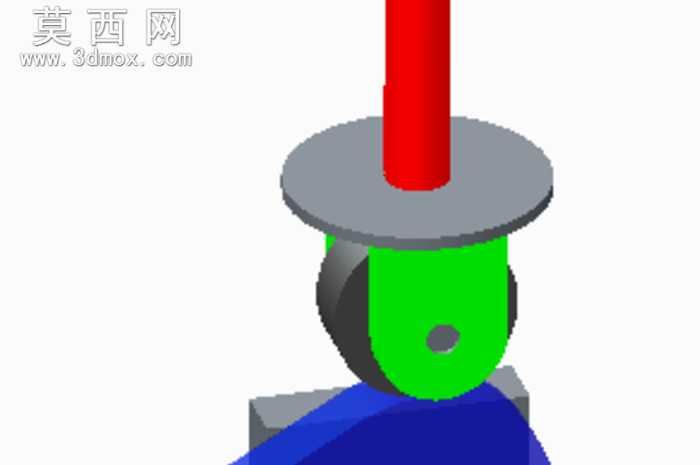

本作品为顶置凸轮轴三维结构设计，建模过程中严格遵循机械设计规范，先完成整体结构的参数化草图绘制，对凸轮轮廓、从动件接触面、支撑轴段等核心部位进行精准尺寸约束，确保各部件配合公差符合机械传动的实际使用要求。建模阶段采用多实体建模思路，分别完成凸轮本体、从动滚轮、支撑立柱、顶部限位盘、底部基座等独立零件的建模，再按照实际装配关系完成虚拟装配，对各运动副添加合理的约束关系，还原真实机构的运动逻辑。渲染阶段对不同部件赋予差异化材质，支撑轴采用亮红色金属漆材质模拟高强度合金钢轴件，顶部限位盘采用哑光灰铸铁材质体现厚重的支撑质感，凸轮从动件采用亮绿色工程塑料材质区分运动部件，底部接触基座采用深蓝色耐磨合金材质，通过材质色彩的区分清晰展现各部件的功能分区，同时添加柔和的环境光与定向光源，突出部件的轮廓边界与装配关系，避免模型细节被阴影遮挡。结构设计上，顶置凸轮轴采用凸轮与从动滚轮直接接触的传动形式，顶部设置圆形限位盘约束轴件的径向窜动，从动件与凸轮接触面采用圆弧过渡设计，有效降低传动过程中的接触应力，底部基座设置对应导向结构保证从动件的运动轨迹稳定，整套机构包含完整的运动仿真设置，可直观演示凸轮转动带动从动件做往复直线运动的完整过程，清晰展现凸轮轮廓线型对从动件运动规律的控制效果。设计过程中重点考量了凸轮轮廓的升程、回程曲线合理性，避免运动过程中出现刚性冲击，各支撑部位的结构强度经过冗余设计，可满足常规工况下的传动需求，整套模型结构完整，装配关系清晰，运动逻辑符合机械原理，能够为同类凸轮传动机构的设计提供直观的结构参考，也可作为机械原理教学的演示案例使用，帮助理解凸轮机构的传动特点与结构组成。
