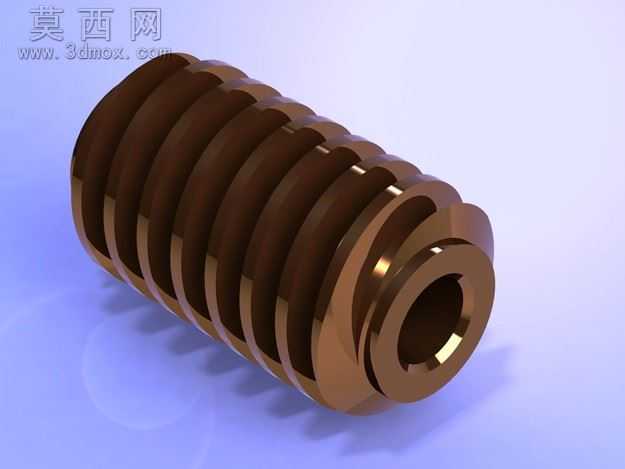

双头蜗杆精密参数化三维结构设计

本作品为参数化设计的双头蜗杆三维模型，建模过程依托三维机械设计软件完成，全程遵循机械传动设计规范，针对蜗杆的核心传动参数进行精准还原。建模初始阶段先完成基准轴、基准面的搭建，以蜗杆的回转轴线为核心基准，先绘制蜗杆的齿坯基体轮廓，通过旋转凸台特征生成带中心通孔的基础实体，中心通孔的尺寸匹配常规传动轴的装配公差要求，可直接适配对应规格的支撑轴系装配需求。齿形部分是本次建模的核心，针对8.13度导程角、2头、0.438模数32齿距的参数，先在垂直于轴线的基准面上绘制渐开线齿形轮廓，结合螺旋线扫描特征完成单头齿槽的切除，再通过圆周阵列特征完成双头螺旋齿的均匀排布，建模过程中严格校验齿距公差、齿形角偏差，确保螺旋齿面的连续顺滑，无建模特征导致的棱角、断差问题。材质渲染阶段选用金属质感的工程材质，还原合金钢蜗杆的表面质感，对齿面部分做细微的粗糙度处理，模拟实际磨削加工后的表面状态，基体部分做均匀的金属哑光处理，区分齿面与非加工面的视觉差异，同时添加柔和的环境光与方向光，清晰呈现螺旋齿的走向、齿槽深度以及整体结构细节。结构设计上，该蜗杆为中空结构，在保证整体刚性的前提下有效降低零件自重，两端预留的轴颈位置可直接适配轴承安装位，双头的设计相比单头蜗杆拥有更高的传动效率，可匹配对应参数的蜗轮组成蜗轮蜗杆传动副，实现大传动比的交错轴动力传输，具备反向自锁的传动特性。设计过程中充分考虑实际加工的工艺性，所有齿根位置均做符合加工要求的圆角过渡，避免应力集中问题，齿顶与齿根的尺寸公差预留了后续精加工的余量，模型的所有参数均可通过软件的参数化面板进行调整，可快速修改导程角、头数、齿距等核心参数，衍生出不同规格的蜗杆模型，适配不同减速比、不同载荷的传动场景需求，可直接用于传动机构的装配验证、运动仿真以及工程出图参考。
