摩托车本田125化油器三维结构设计

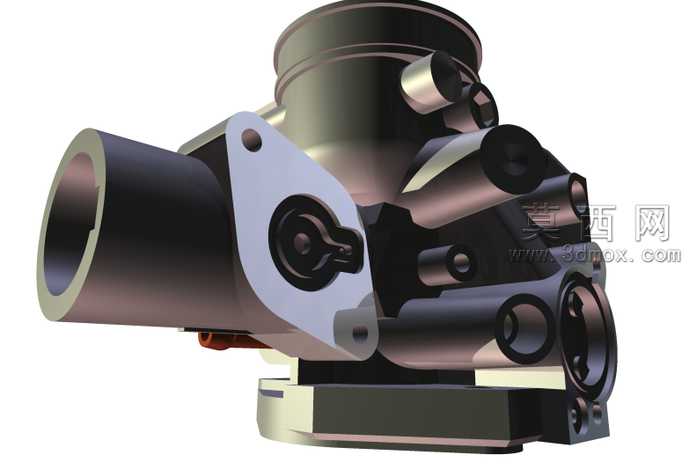

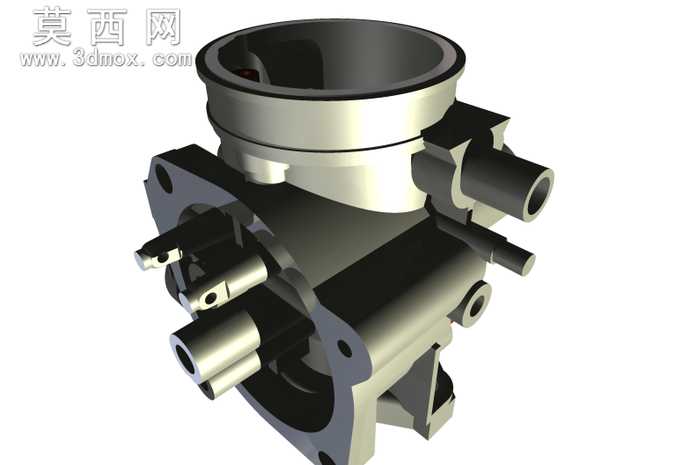

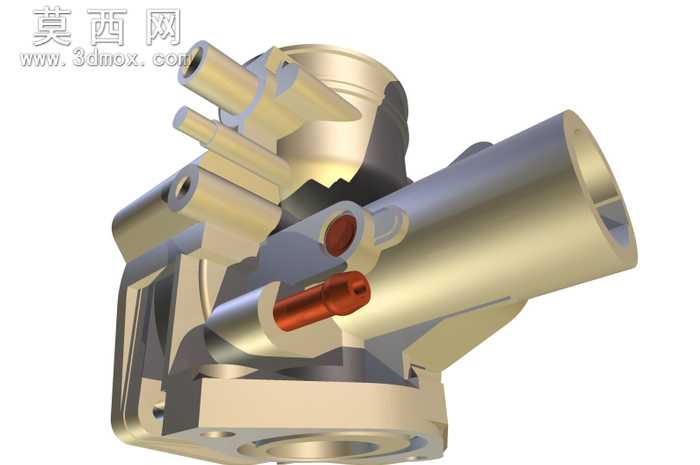

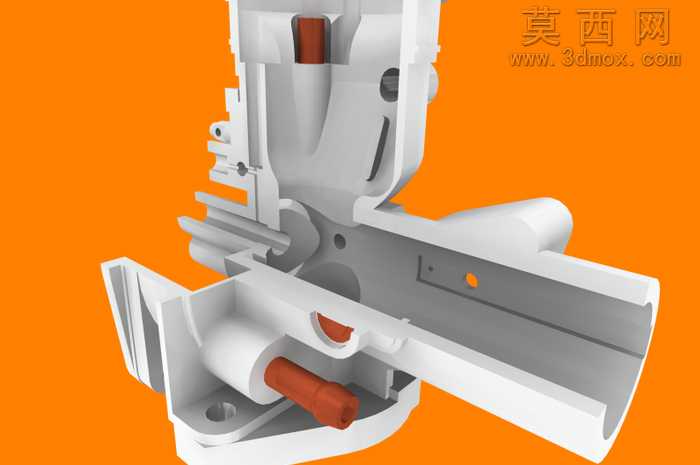

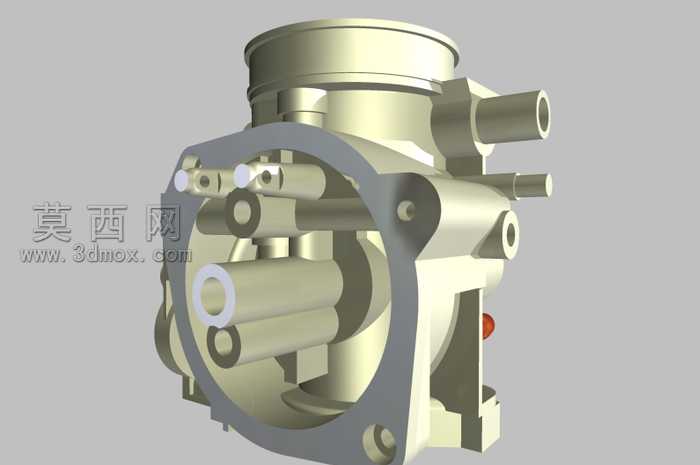

本模型为摩托车配套的化油器三维结构设计，采用Autodesk Inventor完成全参数化建模，完整还原了适配本田125排量摩托车、对应时速125千米工况的化油器全部内外结构特征。建模过程中首先依据化油器的实际工作原理搭建整体骨架，先确定主体腔体的基准轴线，依次完成进气腔、混合腔、燃油量孔通道、怠速调节通道、节气门安装位等核心腔体结构的建模，所有流道的转折角度、孔径尺寸均参照实物测绘参数设置，保证内部流道的顺滑过渡，还原燃油与空气混合的实际通路形态。外观结构部分，完整复刻了化油器的外部安装法兰、各管路接口、调节螺钉安装位、密封结合面的细节，法兰面的螺栓孔位、定位凸台均按照实际装配尺寸设计，可直接用于装配干涉校验。材质渲染阶段，主体壳体采用压铸铝合金材质参数，还原金属壳体的亚光金属质感，密封垫片部分设置为耐油橡胶的深灰哑光材质，内部油道、量孔等精密部件采用精加工金属的亮面质感，调节螺钉、接口卡箍等小零件分别对应钢材、镀锌件的材质表现，通过光影渲染清晰区分不同部件的材质属性与装配层级。结构设计上充分考虑化油器的功能实现，节气门的转动配合结构、浮子室的安装定位结构、各量孔的装配台阶均做了精准还原，既保证外观与实物高度一致，也完整呈现内部的油气混合通路结构，可用于摩托车燃油系统的结构教学、装配演示，也可作为相关零部件改装设计的参考基础，模型的各部件均为独立参数化特征，可根据不同排量车型的需求调整孔径、腔体尺寸等参数，快速衍生适配不同车型的化油器结构方案。
