Skj-350型木屑加工粉碎设备结构设计

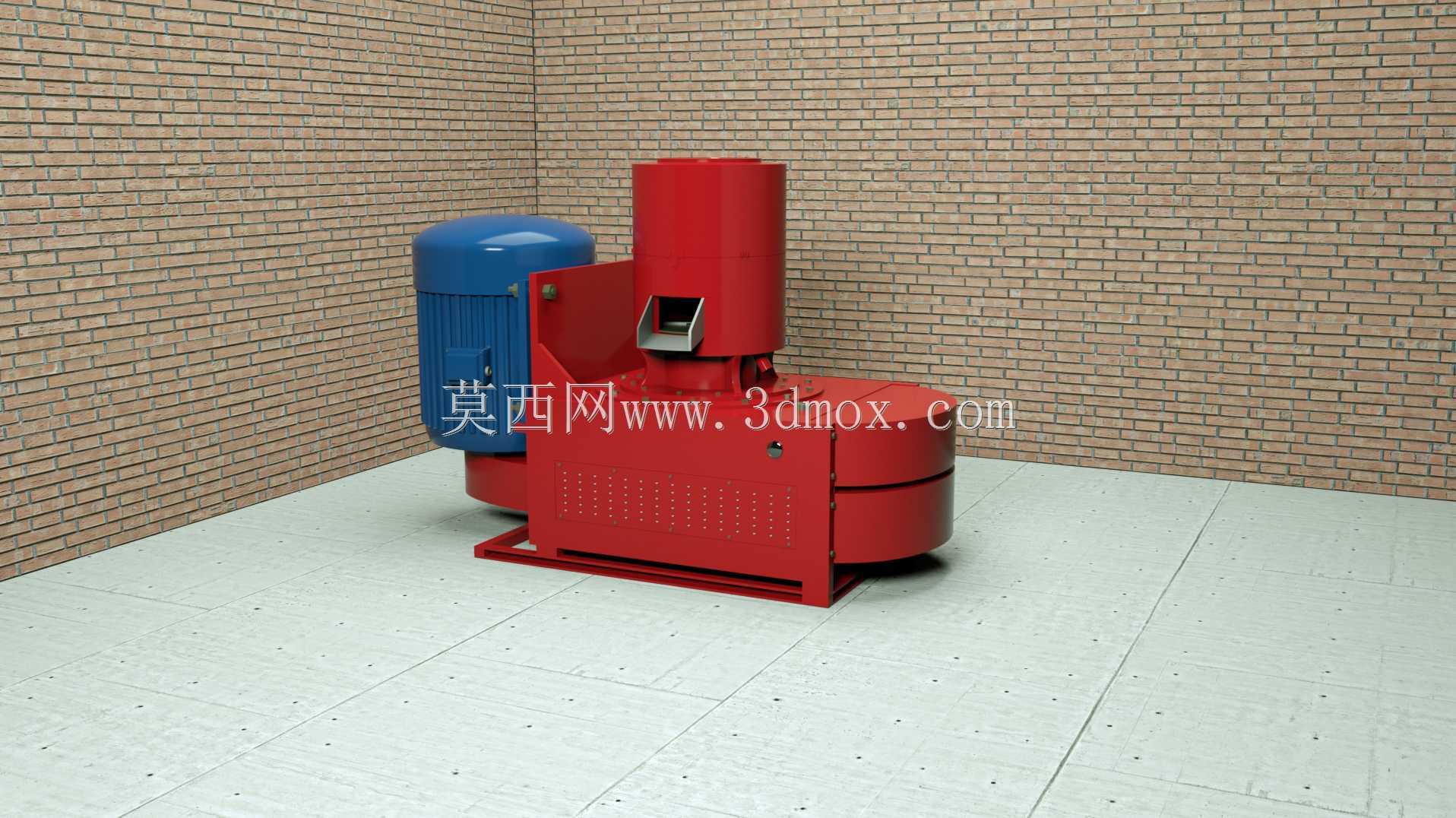

　　在生物质能源加工、木材边角料回收、食用菌基料制备的生产场景中，这类立式木屑加工设备是衔接原料预处理与后续制粒、腐熟工序的核心单元，区别于卧式粉碎设备的大占地特性，该机型采用立式同轴布局，将驱动单元与粉碎成型腔体整合在同一焊接机架上，适配中小型木材加工厂、生物质燃料作坊的紧凑车间布局，无需额外浇筑厚重设备基础，普通硬化水泥地面即可完成安装固定。从结构设计逻辑来看，设备左侧外置的蓝色驱动单元采用异步电机直连减速机构的传动方案，规避了皮带传动长期运行的打滑、张紧调整频次高的问题，动力输出端直接对接粉碎腔体的转子总成，转子上排布的锤片与衬板间隙经过反复校核，既保证进料段木材碎块的冲击粉碎效率，又避免间隙过小造成的腔体堵料、

　　负载骤升烧损电机的风险。设备主体的红色腔体分为上下两个功能段，上部圆柱段为进料与初粉碎腔，侧面开设的倾斜进料口设置有防飞溅挡边，作业时人工或辅助上料机构将直径100mm以内的树枝、木板边角料、废弃木托盘碎块送入进料口，物料在重力与转子吸力作用下进入腔体，经高速旋转的锤片反复冲击、剪切，同时与腔体内壁的耐磨衬板碰撞研磨，达到粒径要求的木屑会通过腔体下部的筛网落入下方的成型段，未达粒径的物料会继续在腔体内循环粉碎，直至粒度符合筛网孔径要求。下部的环形腔体为挤压成型区，经过粉碎的木屑在转子拨料作用下进入模孔间隙，依靠压轮的挤压力将松散木屑挤压成致密的柱状颗粒，从腔体侧下方的出料口排出，可直接作为生物质燃料颗粒、

　　食用菌栽培基料或者宠物垫料原料使用，无需额外配置二次成型设备。从安装边界维度考量，该设备整机重心集中在底部焊接机架上，机架底部预留有四个地脚螺栓孔，安装时需保证机架水平度偏差不超过1mm/m，避免长期运行出现转子偏磨、轴承温升过高的问题；设备左侧电机的接线端需预留不小于300mm的接线与检修空间，进料口前方需预留至少800mm的上料操作空间，出料口下方可对接皮带输送机或者集料桶，预留高度根据后续输送设备的进料高度调整，常规配置下出料口距离地面高度为450mm，适配标准容积的集料周转桶。设备的外壳护罩全部采用3mm厚钢板折弯焊接成型，所有连接螺栓均采用防松垫圈，应对粉碎作业过程中的持续振动，上部腔体顶部设置有快开式检修盖，

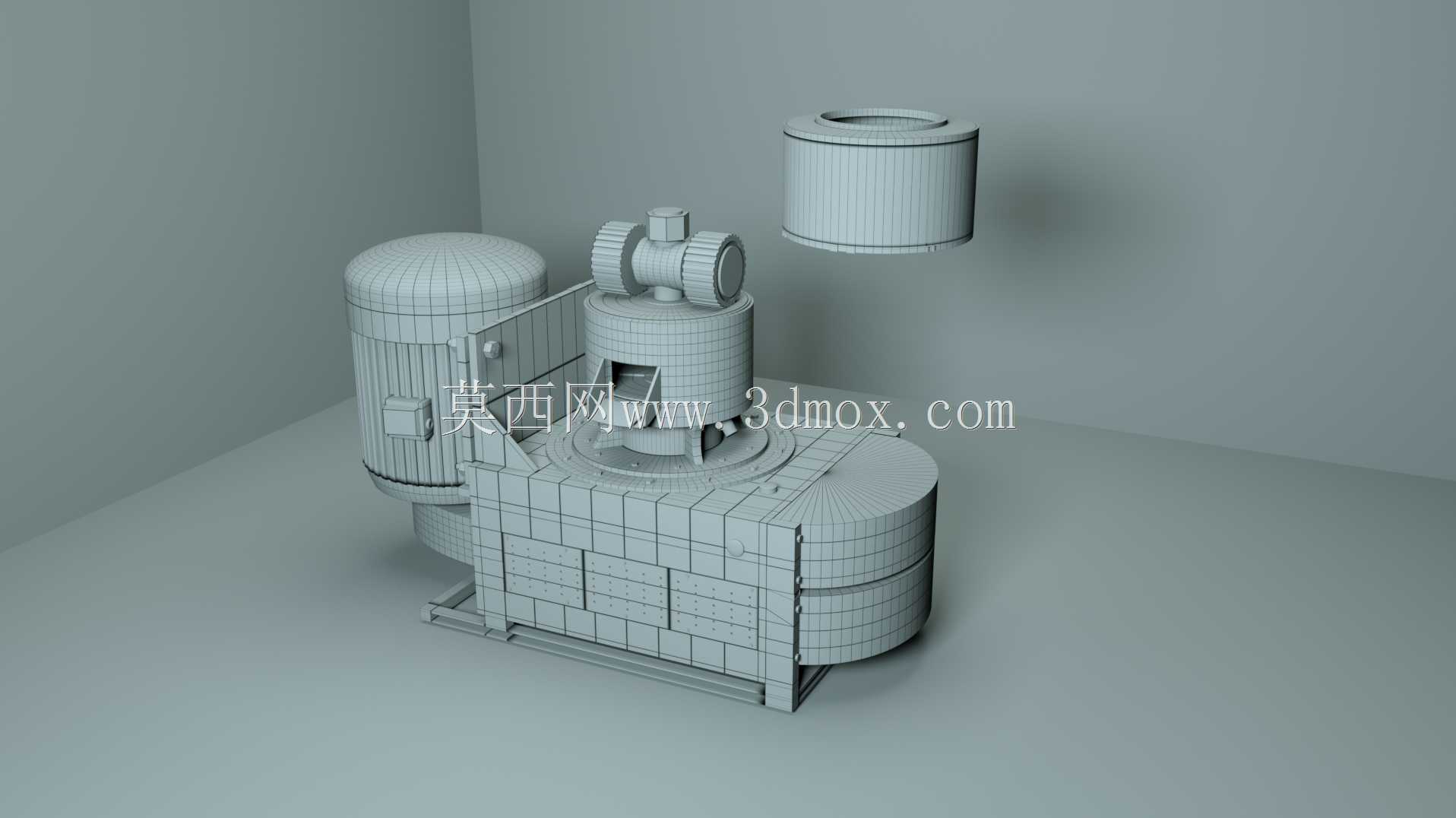

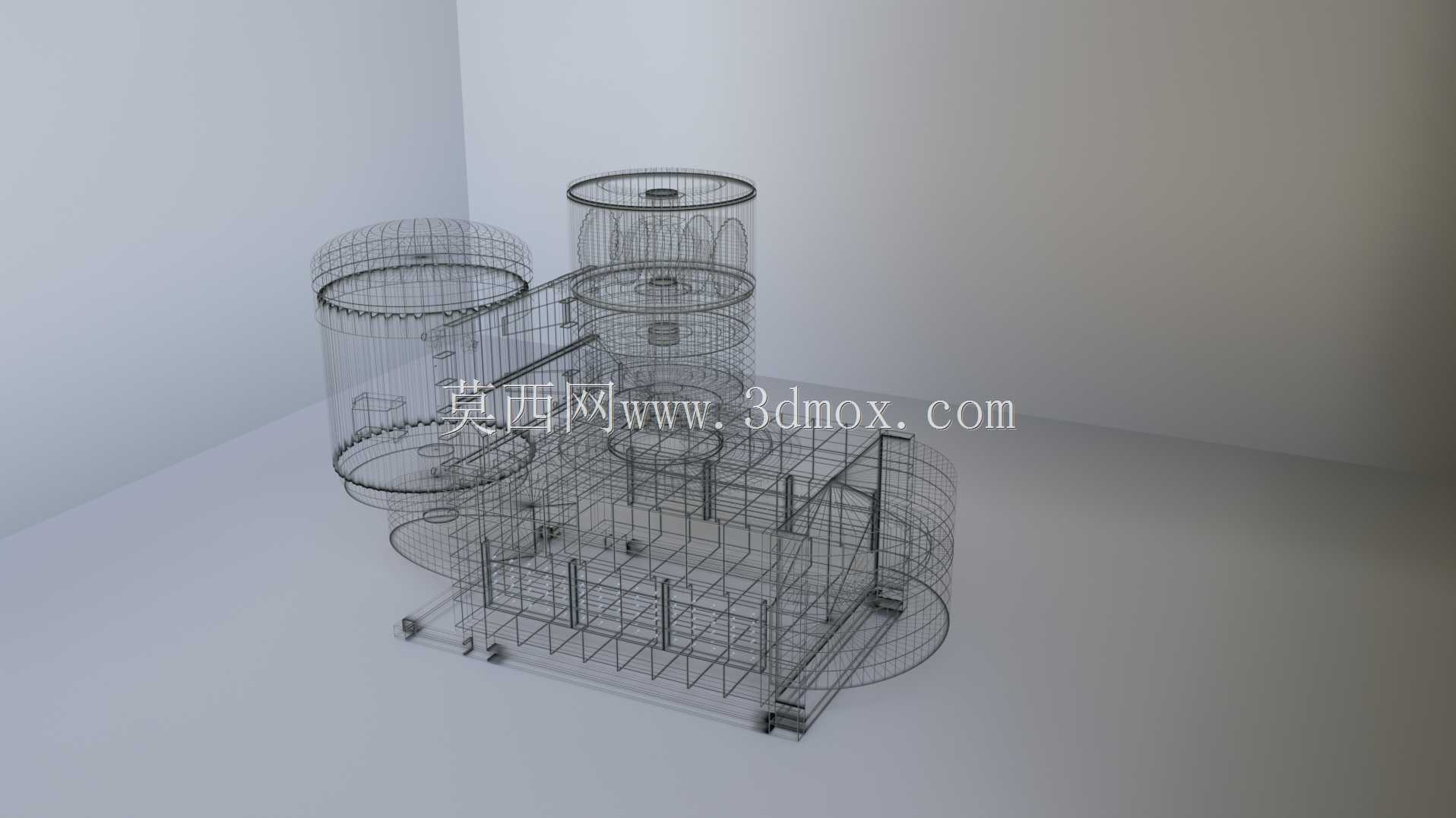

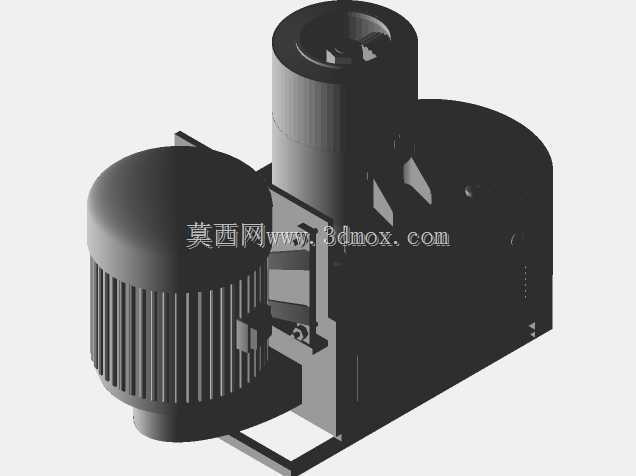

　　无需拆解整机即可更换锤片、调整筛网，日常维护时仅需定期检查轴承座的润滑脂加注情况、锤片磨损量以及筛网是否破损，维护操作门槛较低，适配基层加工站点的人员运维能力。在实际工况适配性上，该机型可处理的原料涵盖原木枝桠、家具厂边角料、废弃建筑模板、竹材下脚料等多种木质物料，通过更换不同孔径的筛网，可以调整产出木屑的粒度范围，适配不同下游生产的原料要求，比如用于食用菌基料时选用5mm孔径筛网，用于生物质燃料制粒时选用3mm孔径筛网，无需改动设备主体结构即可完成工艺调整。设备的传动部位全部设置有安全防护罩，电机与粉碎腔体的连接部位设置有过载保护装置，当进料过多造成腔体卡滞时，保护装置会自动切断动力输出，避免电机过载烧毁，同时设备接地端子需可靠接入车间接地网，防止电气绝缘破损造成的触电风险。从三维建模的细节还原来看，模型完整复现了设备的焊接机架结构、腔体法兰连接位置、电机安装座的调整腰型孔、压轮调节机构的锁紧螺栓等细节，所有部件的装配关系完全匹配实际设备的装配逻辑，可直接用于设备布局仿真、安装指导动画制作、非标改造的基础参考模型，建模过程中对焊接焊缝、螺栓头倒角、电机散热筋等细节都做了写实还原，没有过度简化影响结构认知的特征，方便结构设计人员参考其布局逻辑优化同类粉碎设备的结构设计，也可供设备选型人员直观了解设备的外形尺寸与接口位置，提前规划车间布局与管线走向。
