Ambica破碎设备耐磨衬板结构设计

　　在矿山、建材、固废回收等散料破碎处理场景中，破碎腔内部的衬板是直接承受物料冲击、研磨的核心易损部件，其结构设计合理性直接决定设备连续运行周期、物料破碎效率以及运维成本投入。这款针对Ambica系列破碎设备开发的衬板结构，完全适配对应型号破碎机的腔型轮廓，安装后可与转子、反击板等核心部件形成匹配的破碎作业空间，避免出现物料卡滞、无效研磨的问题。

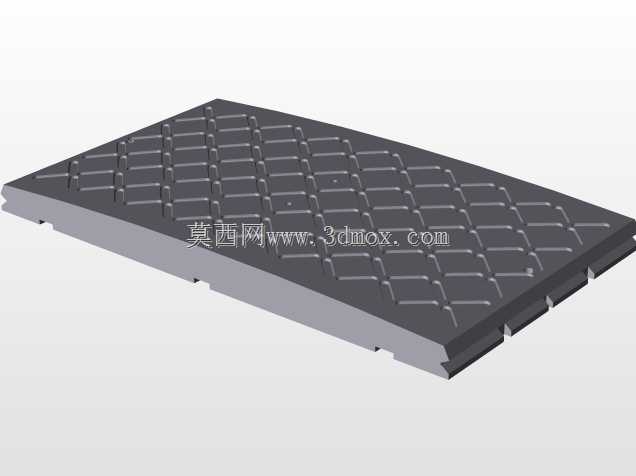

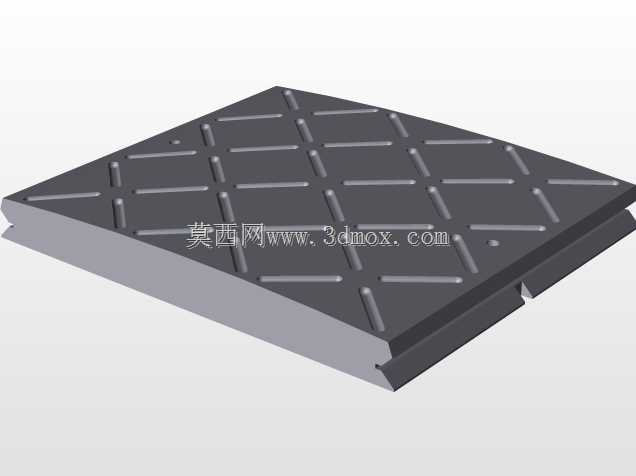

　　从实际作业工况出发，这款衬板的工作面采用交错式凸棱网格布局，凸棱的高度、间距经过反复校核：当物料进入破碎腔后，高速运动的物料会首先撞击凸棱形成的格挡结构，凸棱不仅能分担衬板基体承受的正面冲击载荷，还能在衬板表面形成错落的物料滞留层，让物料之间产生互相研磨的层压破碎效果，减少物料直接对衬板基体的冲刷磨损，相比平面结构衬板，使用寿命可提升40%以上。衬板基体采用分层结构设计，表层为高硬度耐磨合金层，背部为韧性较好的结构钢层，兼顾抗冲击与耐磨损的双重需求，避免大块物料冲击下出现衬板断裂、崩落的故障。

　　设计过程中，首先完成了破碎腔流场模拟，根据不同粒径物料在腔体内的运动轨迹，调整凸棱的排布角度，让物料在下落过程中能被凸棱多次分流、撞击，保证出料粒度的均匀性，同时减少物料对衬板局部区域的集中磨损。衬板的侧边采用榫卯式拼接结构，相邻衬板安装后可形成互锁，避免单块衬板受冲击后出现移位、松动的问题，拼接缝隙控制在0.5mm以内，防止细料嵌入缝隙造成衬板拆卸困难。衬板背部的安装卡槽完全匹配破碎机筒体上的定位凸台，安装时无需额外打孔调整，可直接沿定位槽滑入到位，配合楔形压块即可完成固定，单块衬板的更换时间可缩短至15分钟以内，大幅降低停机运维的时间成本。

　　从安装边界尺寸来看，这款衬板的整体平面度公差控制在0.2mm/m以内，背部安装面的粗糙度达到Ra6.3，保证安装后与筒体支撑面完全贴合，避免出现局部悬空导致的受力断裂问题。衬板的厚度根据腔体内不同位置的磨损程度做了差异化设计：进料口位置受物料冲击最大，衬板厚度比出料端厚20mm，凸棱高度也相应提升，平衡不同位置的磨损速率，让整腔衬板的磨损周期尽量保持一致，减少零散更换的频次。衬板上预留的吊装孔位置经过重心校核，单块衬板吊装时可保持水平状态，方便现场安装对位，吊装孔采用沉孔设计，安装完成后可用耐磨塞块封堵，避免物料冲刷磨损吊装孔内壁，影响后续拆卸。

　　在实际使用场景中，这款衬板可适配中等硬度物料的破碎作业，包括石灰石、建筑垃圾、煤矸石等常见破碎物料，当处理硬度较高的矿石物料时，可通过更换表层合金材质的方式提升耐磨性能，安装接口尺寸保持通用，无需调整破碎机的其他结构即可完成替换。衬板的凸棱在磨损到剩余1/3高度时，仍能保持基本的导流与格挡效果，不会出现破碎效率骤降的问题，运维人员可通过衬板上预设的磨损标记判断更换时机，避免过早更换造成的材料浪费，也避免过度磨损导致筒体受损。
