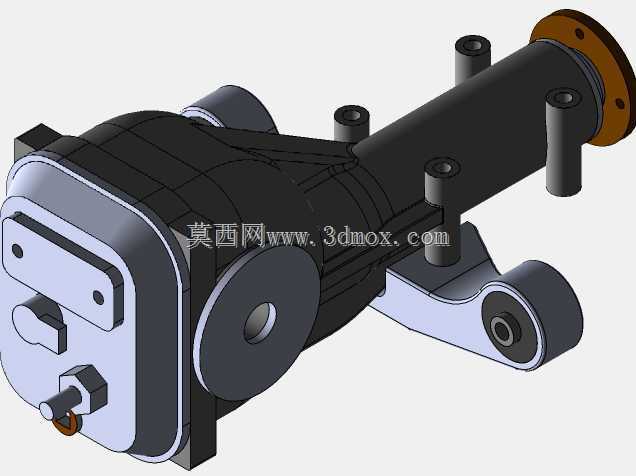

斯巴鲁sti车型配套差速器壳体结构

　　在前置后驱及四驱乘用车辆的底盘传动系统布局中，差速器是承担左右驱动轮转速差调节、保障车辆转弯工况下轮胎不出现滑磨的核心部件，本次呈现的差速器结构针对斯巴鲁sti车型的后驱动桥布局做了适配，仅保留外部壳体与安装接口的基准尺寸，未包含内部行星齿轮、半轴齿轮、十字轴等核心传动构件，可作为底盘总布置阶段的占位参考、安装边界校核的基准数模使用。

　　从实际装车场景来看，这类差速器壳体需要同时承担多重功能：首先是作为内部传动构件的密封容纳腔体，为齿轮组、润滑油脂提供封闭的安装空间，阻挡行车过程中泥水、砂石侵入传动副，避免齿轮出现异常磨损失效；其次是作为驱动桥的承载连接结构，壳体上延伸出的桥管安装位用于连接左右半轴套管，侧面的摆臂安装支座直接对接后悬架的控制臂，法兰端则用于连接主减速器输入端与传动轴，将动力传递路径与底盘承载路径整合在同一壳体结构上，减少底盘的额外安装支架数量，提升后驱动桥的整体刚性。

　　设计思路上，该壳体采用了分段式的结构布局，靠近主减输入端的腔体做了加大的轮廓设计，预留出主减速齿轮与差速器齿轮组的安装空间，腔体端面的密封面做了平整的安装止口设计，用于配合密封垫实现腔体的静密封，避免行驶过程中齿轮油渗漏。桥管部分采用等直径的圆柱结构，外伸的三个柱状安装凸台分别对应制动管路固定、车身线束固定、后桥缓冲块安装的点位，每个凸台中心都预留了螺纹孔的安装位置，不需要在总装阶段额外在桥管上焊接支架，减少焊接变形对桥管同轴度的影响。侧面的摆臂安装支座采用了带加强筋的弯折结构，支座上的衬套安装孔做了同轴度的基准设计，保障悬架控制臂安装后摆动角度符合设计预期，不会出现运动干涉。

　　安装边界层面，该差速器壳体的输入端法兰采用四孔安装布局，法兰端面到桥管最远端的长度尺寸匹配斯巴鲁sti车型的后轮距设计参数，桥管的外径尺寸适配对应车型的半轴套管内径，压装时可通过过盈配合实现桥管与壳体的刚性连接。壳体最外侧的最低轮廓点距离桥管中心的高度，预留了足够的悬架跳动空间，在车辆满载、悬架压缩到极限行程时，差速器壳体不会与车身底板、后悬架的横向稳定杆出现运动干涉。需要注意的是，该数模未包含内部构件的详细尺寸，仅保留了外部的安装接口与轮廓边界，不能直接用于差速器的详细工程设计与生产制造，仅能在整车总布置、底盘改装的方案阶段作为占位模型使用，若要开展内部齿轮副的设计，还需要根据实际承载扭矩、传动比要求重新计算齿轮参数、壳体壁厚等核心尺寸，补充内部的轴承安装位、齿轮润滑通道、放油螺塞安装孔等细节结构。

　　在实际的三维建模工作中，这类外部壳体数模可以帮助设计人员快速完成底盘的初步布局，提前排查安装点位的冲突问题，不需要从零开始测绘外部轮廓，能够大幅缩短方案阶段的建模周期，尤其是在做改装车型的底盘适配时，准确的外部安装边界可以避免反复修改支架设计，减少试制阶段的安装调整工作量。
