10比1传动比摆线齿轮减速结构

项目分类:减速机 发布时间:2022-05-03 ID:609758
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构
  • 10比1传动比摆线齿轮减速结构

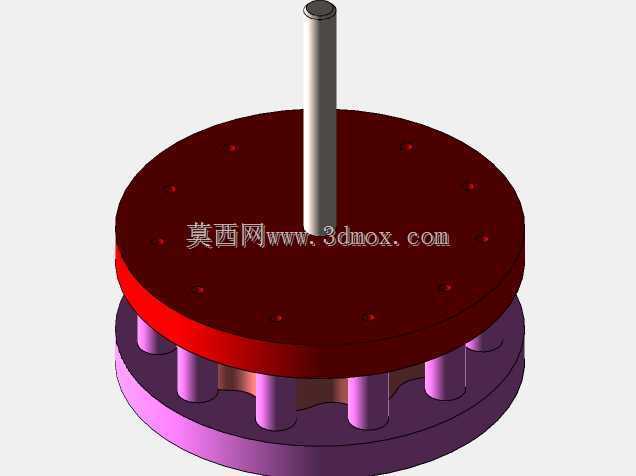

  这套摆线减速结构在小型自动化传动场景里适配性极强,常见于桌面级伺服驱动工位、小型检测设备进给单元、精密分拣模组的动力传递环节,核心作用是把伺服电机输出的高转速低扭矩动力,转化为低转速大扭矩的输出动力,同时保证传动过程的回差控制在极小范围内,满足精密传动的定位需求。从实际装配逻辑来看,整套结构的输入侧直接匹配伺服电机喇叭轴安装位,不需要额外加装过渡轴套,输入轴端的轴承选用608标准深沟球轴承,既可以承受输入侧的径向载荷,也能抵消部分传动过程中产生的轴向窜动,保证输入轴高速运转时的同轴度。核心传动部分采用摆线针轮啮合原理,10:1的传动比通过单级摆线结构实现,相比同传动比的行星齿轮结构,整体轴向尺寸更紧凑,啮合齿数更多,

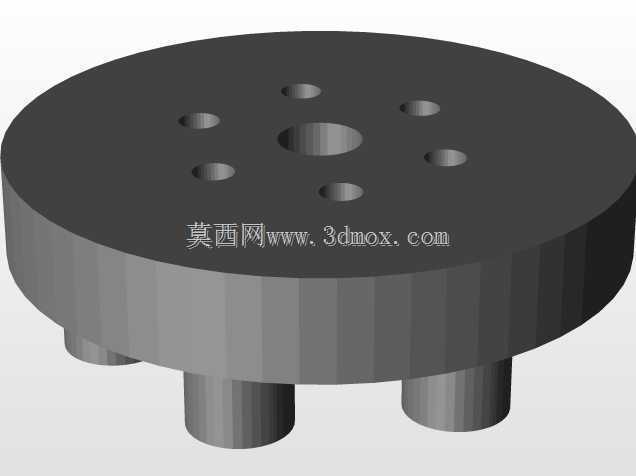

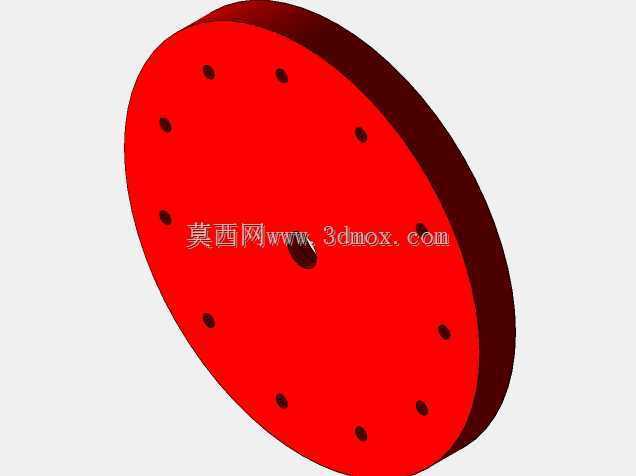

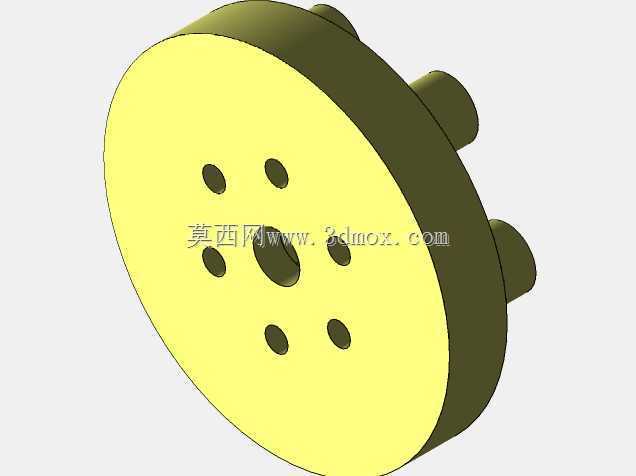

  运转时的载荷分布更均匀,抗冲击载荷的能力更强,在频繁正反转的传动工位上,齿面的磨损速率远低于普通渐开线齿轮结构。设计过程中首先确定了传动比的匹配逻辑,针对伺服电机常用的3000转额定输出转速,经过10:1减速后输出端转速为300转,刚好覆盖大部分小型自动化转盘、进给滑台的常用转速区间,不需要额外增加变速环节。结构的安装边界做了通用化设计,输入端的法兰安装孔位匹配40、60系列伺服电机的标准安装尺寸,输出端的法兰盘预留了多组均匀分布的安装螺孔,可以直接连接负载转盘、联轴器或者同步带轮,不需要额外加工转接板。紧固件选用ISO4017/DIN933标准的M8六角螺钉,所有连接孔位的公差都按照基孔制间隙配合设计,装配时不需要额外修配,

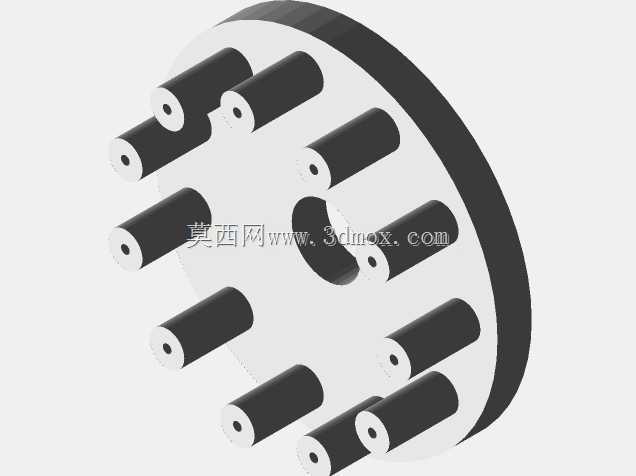

  普通内六角扳手即可完成整套结构的拆装维护。从传动特性来看,摆线轮与针销的啮合属于多齿共轭啮合,运转时的传动误差更小,在需要精准定位的检测工位、角度分割工位上,重复定位精度可以控制在弧分级,完全满足小型精密设备的传动要求。结构的润滑腔设计在摆线轮与针齿壳的配合间隙内,装配时填充润滑脂即可实现长期免维护,不需要额外设计油路或者油嘴,整体结构的密封只需要在输入输出轴端加装普通骨架油封,就能防止润滑脂泄漏,适配大部分干燥无尘的工业车间环境。在实际选型匹配时,需要注意输入轴的轴向窜动量不能超过0.1mm,否则会导致摆线轮与针销的啮合间隙变大,回差增加,同时输出端的径向载荷不能超过轴承的额定载荷上限,避免长期过载导致轴承提前失效。

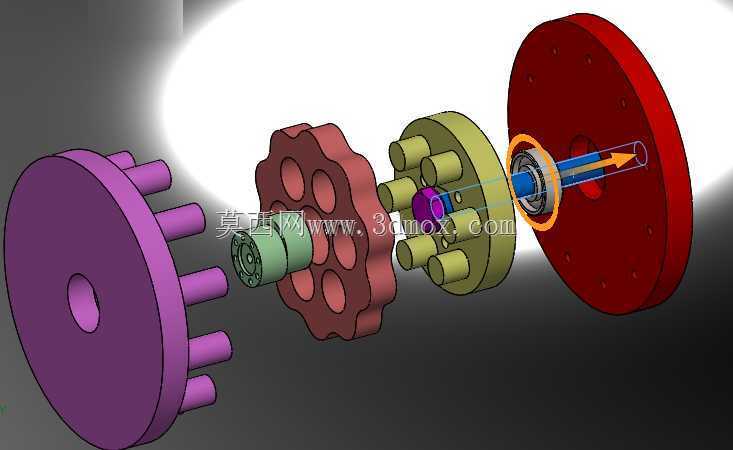

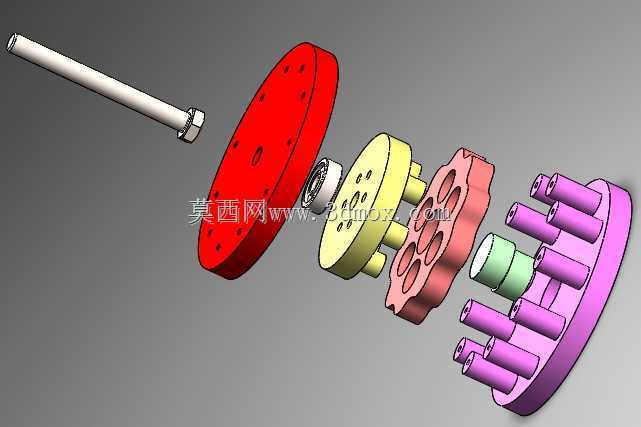

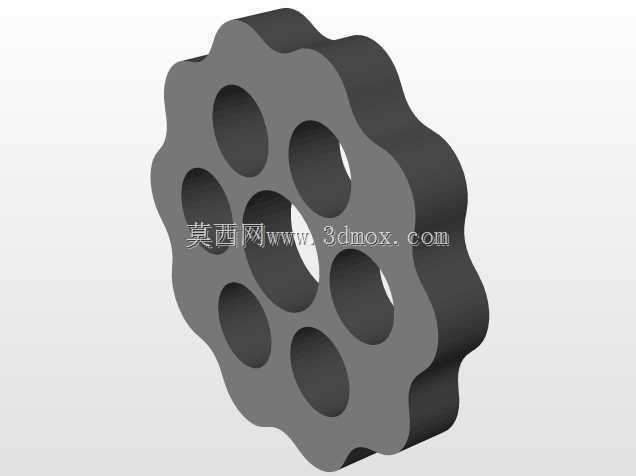

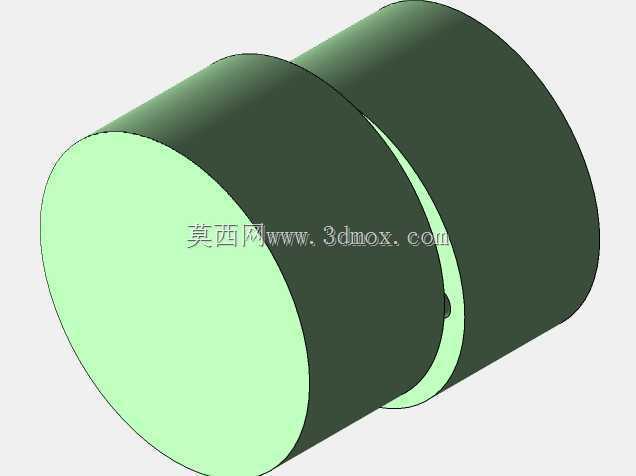

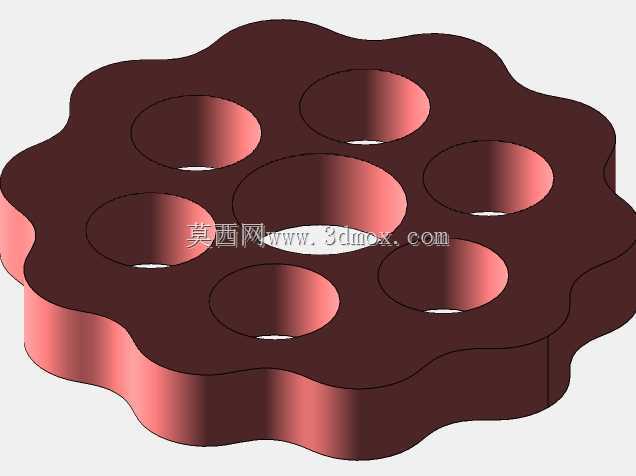

  整套结构的零件加工工艺性较好,摆线轮可以采用粉末冶金成型后精磨齿面,针销采用标准轴承钢滚针直接采购,端盖和壳体采用铝合金压铸成型后加工安装位,批量生产时的成本控制优势明显,相比同精度等级的行星减速器,整体制造成本能降低三成左右。装配顺序上需要先将输入轴轴承压入前端盖,再依次装入偏心套、摆线轮、针销组,最后合装输出端法兰,拧紧紧固件后手动转动输入轴,确认整圈运转无卡滞点后再投入使用,装配过程中不需要调整齿侧间隙,零件的加工公差已经保证了啮合间隙处于合理区间。
