1:12传动比伺服配套减速器齿轮箱结构

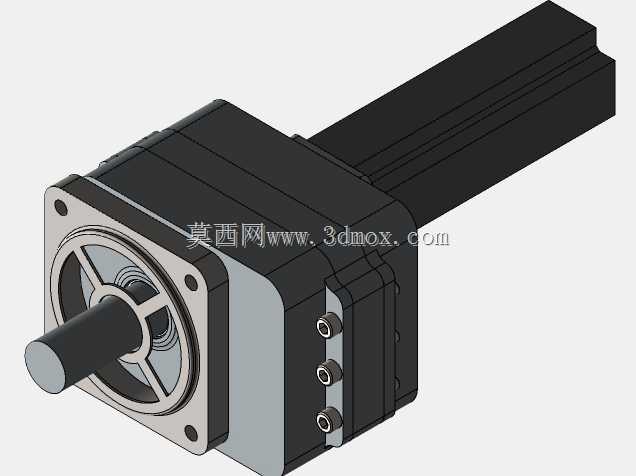

　　在自动化产线的伺服传动单元、小型数控设备的进给机构、精密检测仪器的动力调校模块中，这类定传动比的齿轮箱是匹配动力源输出特性的核心部件，很多刚接触传动选型的工程师容易忽略安装边界与负载端的同轴度要求，实际装配时往往因为输入端与电机轴的配合公差选得不合理，出现运行初期的异响甚至齿面偏磨问题。这款1:12减速比的齿轮箱，从结构布局上采用了输入端与伺服电机直连的法兰安装形式，方形法兰的四个安装孔位做了沉台设计，能保证螺栓锁紧后端面不会突出安装基准面，避免和电机端的安装止口产生干涉，输出轴采用单伸式圆柱轴结构，轴端预留了平键槽位，可直接同步带轮、联轴器或者执行负载端的连接套，不需要额外做轴转接结构，能有效缩短整个传动链的轴向尺寸。

　　从内部传动逻辑来看，1:12的传动比设定刚好覆盖了小功率伺服电机的高转速低扭矩输出特性，能把电机端数千转的高转速降到适配负载运行的百转级别，同时按传动比放大输出扭矩，满足精密输送、角度分度、小负载位移这类场景的动力需求，设计时特意将各级齿轮的啮合中心距做了公差补偿，箱体侧面预留的三个工艺孔是装配时调整齿轮侧隙用的，锁紧后能保证正反转切换时的回程间隙控制在较小范围，不会出现传动滞后的问题。很多现场调试的场景里，工程师会把这类齿轮箱用在视觉检测设备的镜头位移模组、包装设备的送料辊驱动单元、小型点胶设备的工位转台驱动上，因为这类场景既需要足够的输出扭矩带动负载启停，又不能因为减速结构的体积过大占用过多设备内部安装空间，这款齿轮箱的箱体采用方形叠层结构，径向尺寸和配套的40系列伺服电机外廓基本对齐，安装后不会出现突出的结构块，设备外罩设计时不需要额外做避让凸台。

　　做三维建模的时候，要特别注意安装配合面的公差标注，输入端的止口尺寸要和对应伺服电机的止口做基孔制配合，输出轴的轴径公差要选m6级过渡配合，既保证和连接件的同轴度，又不会因为配合过紧导致装配困难。箱体上的散热筋结构虽然没有做夸张的凸起，但叠层式的壳体结构本身增大了和空气的接触面积，连续运行时能把齿轮啮合产生的热量及时散出去，不需要额外加装散热风扇，适合在洁净车间的设备内部使用，不会因为风扇积尘影响车间洁净度。实际选型时还要注意负载端的径向力承受范围，这款齿轮箱的输出轴采用双轴承支撑结构，能承受一定的径向皮带拉力，不会因为皮带张紧力过大导致轴变形或者轴承过早损坏，很多用同步带传动的场景里，不用额外增加支撑轴座就能直接安装带轮，能减少整个传动单元的零件数量，降低装配复杂度。

　　从安装边界来看，整个齿轮箱的轴向总长度从电机安装法兰面到输出轴端面的尺寸控制得比较紧凑，在设备内部布局时，只需要预留出电机接线端的弯曲半径和输出端连接件的安装空间即可，不需要给箱体本身预留过多的操作空间，侧面的侧隙调整孔在装配完成后可以用密封螺塞堵住，防止车间内的切削液、粉尘进入箱体内部污染润滑脂，齿轮箱内部采用脂润滑设计，出厂时加注的润滑脂能满足长期运行需求，不需要定期做油液更换维护，减少了设备后期的运维工作量。很多做非标设备设计的工程师在做方案时，往往会先把这类标准减速箱的三维模型导入装配体做布局验证，检查安装孔位是否和设备的安装板对齐，输出轴的中心高是否和负载端的输入轴中心高匹配，避免后期加工安装板时出现孔位偏差，这款模型的所有安装尺寸都按照实际产品的工程图1:1绘制，法兰厚度、轴伸长度、安装孔间距都做了精准还原，导入装配体后可以直接用来做干涉检查和安装模拟，不用再反复核对二维图纸的尺寸参数。
