山地造林作业用曲面仿生犁具结构设计

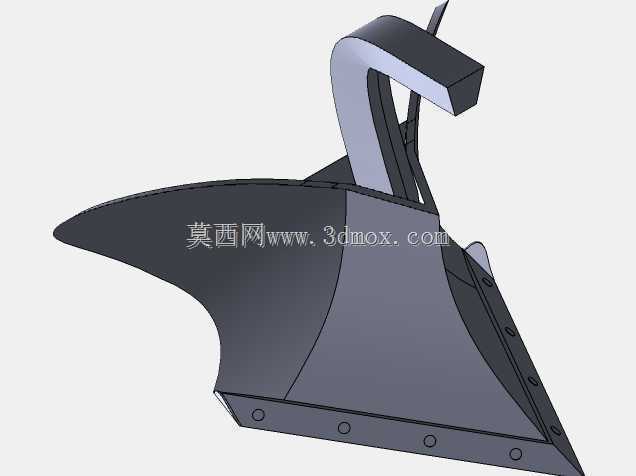

　　该犁具主要面向山地丘陵区的人工造林整地作业场景，适配坡度15-30°的坡地造林前的带状破土、开沟作业，区别于常规大田耕作犁具，其作业工况下需要应对林地内残留的灌丛根系、碎石夹层，同时要保证开沟后的沟型满足苗木定植的深度与宽度要求，避免沟壁坍塌导致苗木窝根。从结构功能来看，犁体采用连续变曲率的曲面构型，入土段采用小倾角切刃设计，入土角控制在22°-25°区间，既能够降低入土阶段的牵引阻力，也能在碰到浅层碎石时通过曲面的滑切效应将石块导向犁体侧方，避免卡滞；犁胸段的曲面曲率逐步增大，可将切开的土垡逐步抬升、翻转，将表层腐殖土翻到沟侧，保证沟底露出紧实的心土层，避免苗木定植后根系悬空；犁翼段采用向外延展的翻边结构，

　　能够将抬升的土垡均匀抛送到沟的一侧，形成高度10-15cm的垄埂，拦蓄坡面径流，提升造林后的土壤保墒能力。设计过程中首先通过对不同林地区域的土壤坚实度、根系分布密度做实地采样，确定犁体的受力边界，常规作业状态下单犁体的最大牵引阻力不超过2.8kN，适配18-30马力的小型履带式林业拖拉机挂载，挂载点采用标准三点式悬挂接口，上拉杆连接点的位置预留了3个调节孔位，可根据作业深度需求调整犁体的入土倾角，调节范围覆盖18°-28°，满足不同树种定植的开沟深度要求，最深开沟深度可达35cm，沟底宽度控制在12-15cm，刚好适配一年生针叶树苗木的土球定植尺寸。从安装边界来看，犁柱采用矩形截面的型钢焊接结构，截面尺寸为60mm*40mm，

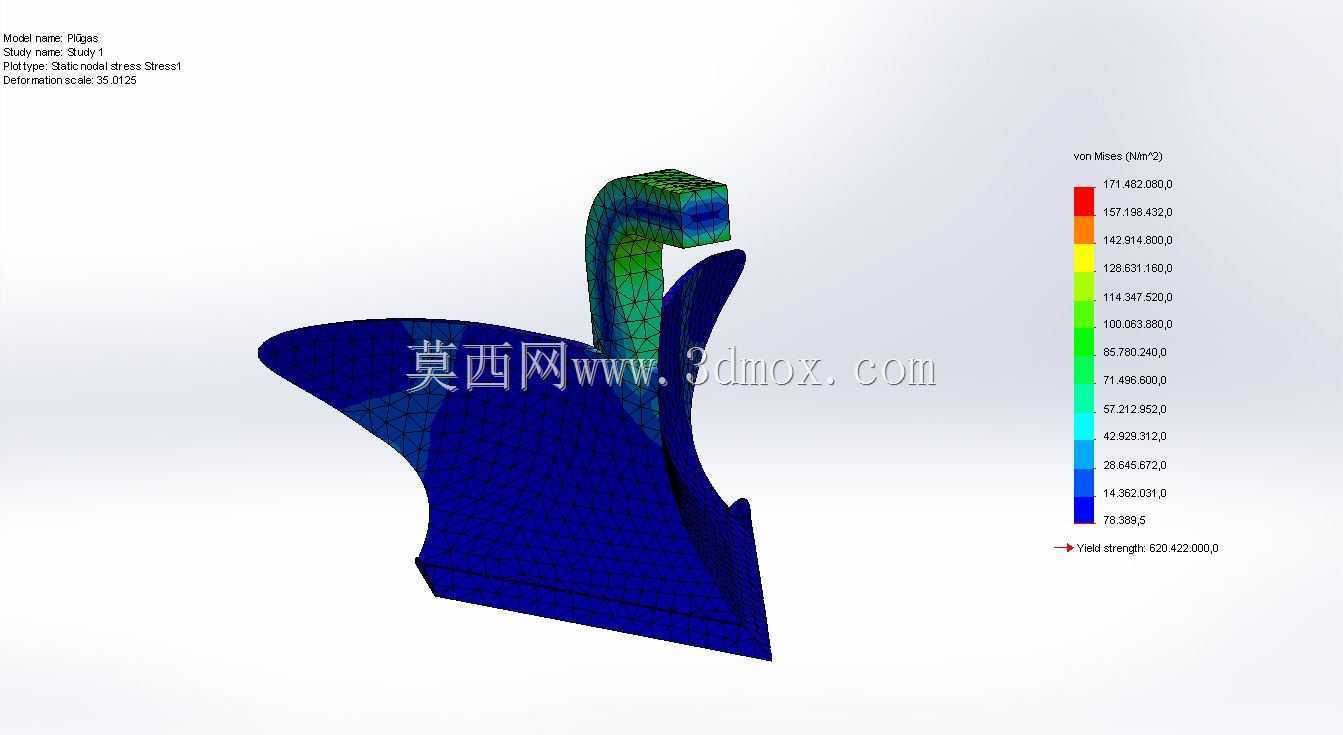

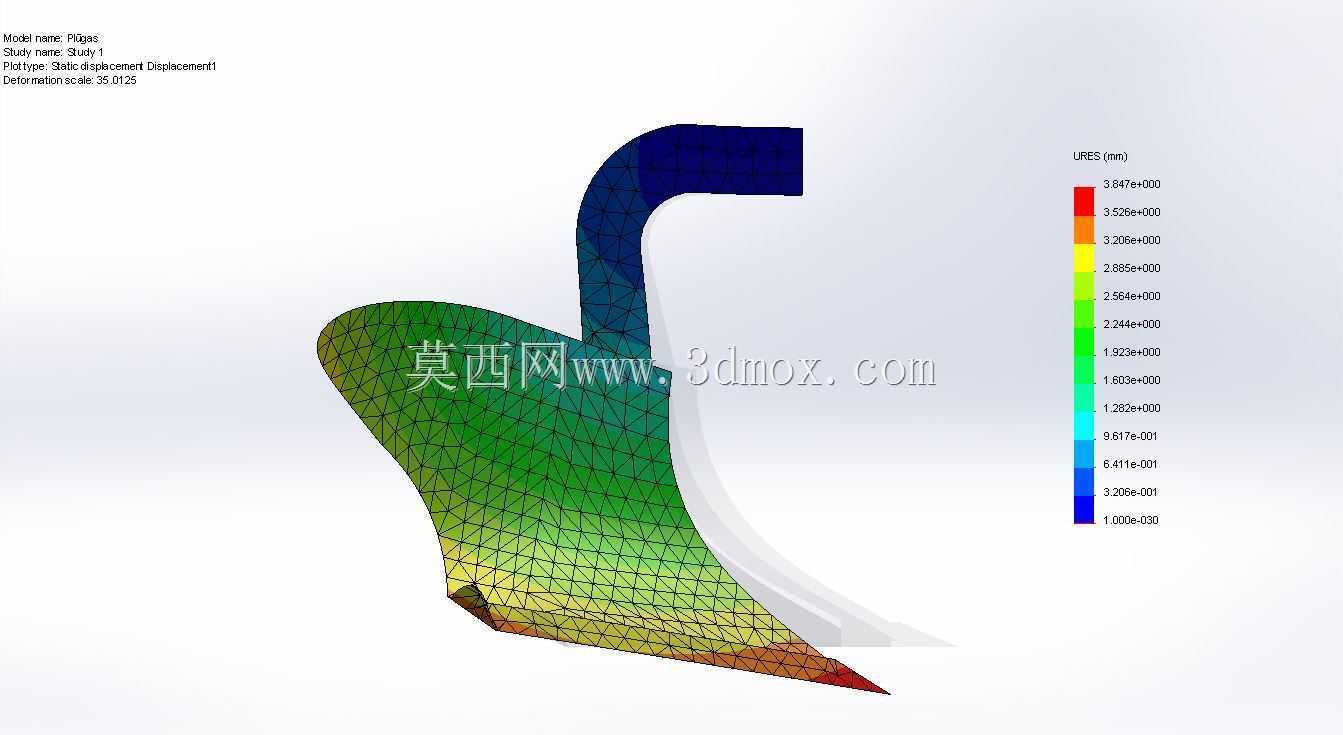

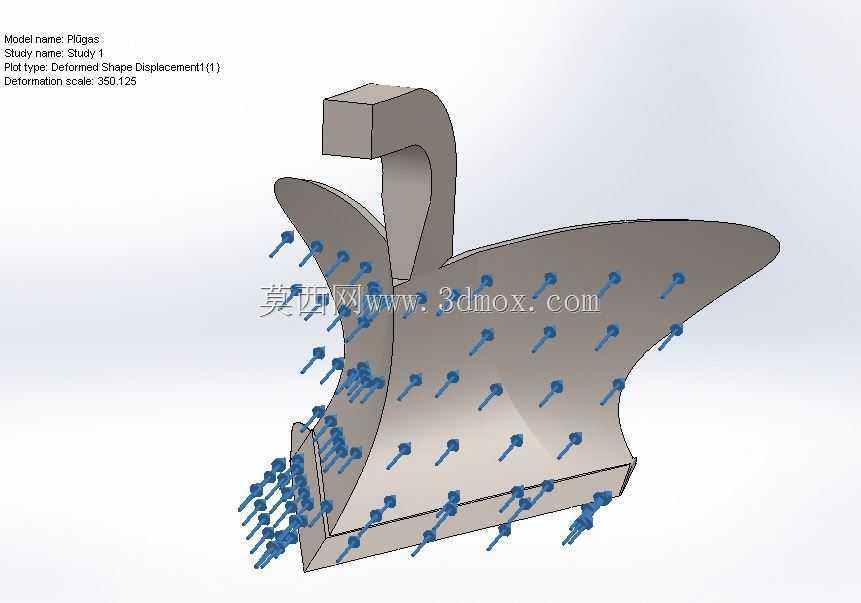

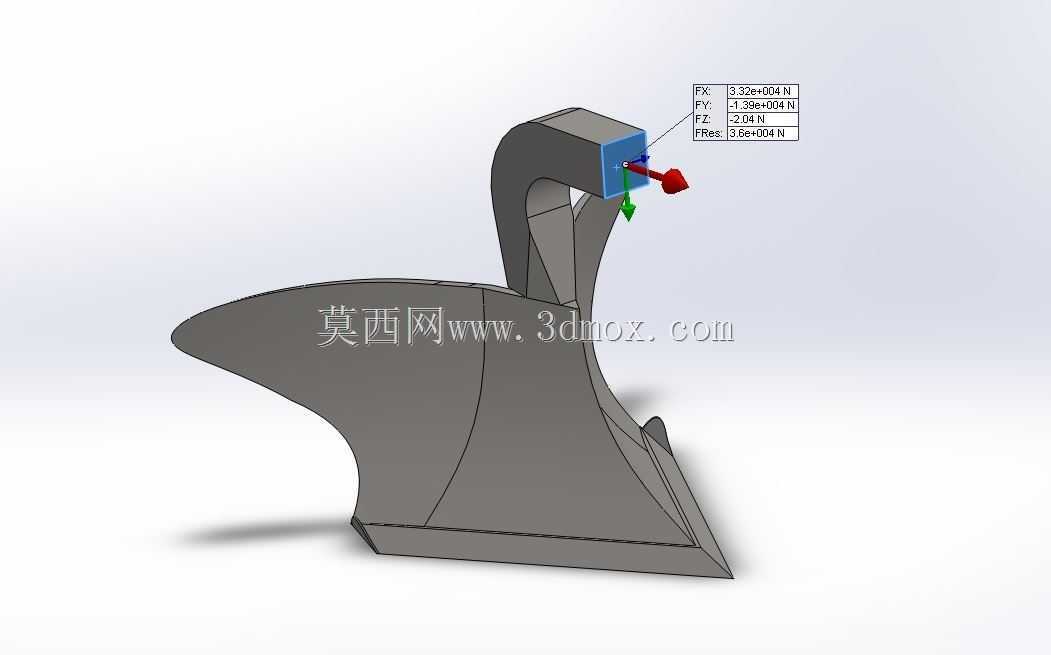

　　壁厚6mm，与犁铧的连接面采用整体铣削加工，保证连接面的平面度误差不超过0.2mm，连接螺栓采用10.9级高强度螺栓，排布方式沿犁体受力方向呈等距阵列，避免作业过程中连接螺栓受剪断裂；犁铧的刃口部分采用堆焊耐磨合金处理，堆焊层厚度3mm，硬度达到HRC58-62，可应对林地内的砂石磨损，延长连续作业的使用寿命，正常砂石含量的林地作业下，刃口磨损量每耕作100小时不超过2mm。结构仿真阶段针对犁体作业过程中的应力分布做了校核，最大应力集中在犁柱与犁铧的连接过渡区域，最大应力值为171MPa，远低于结构材料的屈服强度，安全系数达到2.3以上，能够满足极端工况下的载荷要求，比如碰到直径5cm以下的浅层根系时，犁体不需要额外提升避让，

　　可直接通过切刃切断根系，不会出现结构变形。犁体的整体外形做了流线型优化，所有的棱角位置都做了R5以上的圆角过渡，避免作业过程中杂草、根系缠绕在犁体上，减少作业过程中的清理频次；表面做了喷塑防锈处理，能够适应林地内高湿度、腐殖质腐蚀的作业环境，避免长期停放过程中出现锈蚀卡滞。实际作业过程中，该犁具的作业速度可达到3-5km/h，单趟作业即可完成开沟、碎土、起垄的整套工序，相比人工整地效率提升15倍以上，同时开沟的沟型一致性好，能够保证后续苗木定植的深度统一，提升造林成活率。针对坡地作业的特性，犁体的侧向受力做了平衡优化，犁翼的翻土角度设置为向坡下侧倾斜3°，抵消坡地作业时犁体向坡下滑移的侧向力，保证作业过程中拖拉机的行驶方向稳定，不需要驾驶员频繁修正方向，降低坡地作业的操作强度。
