去毛刺用多面滚筒研磨组件结构设计

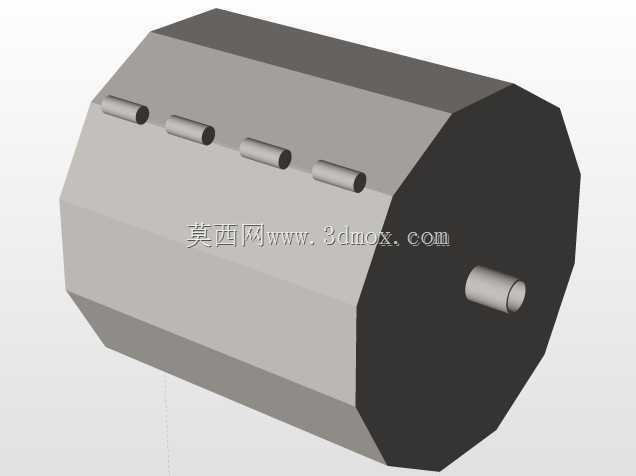

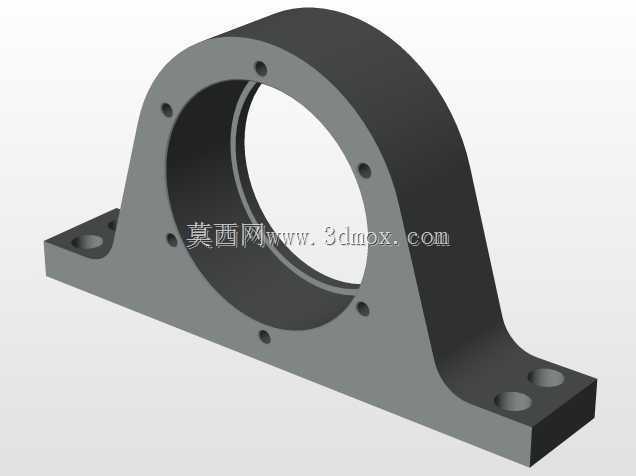

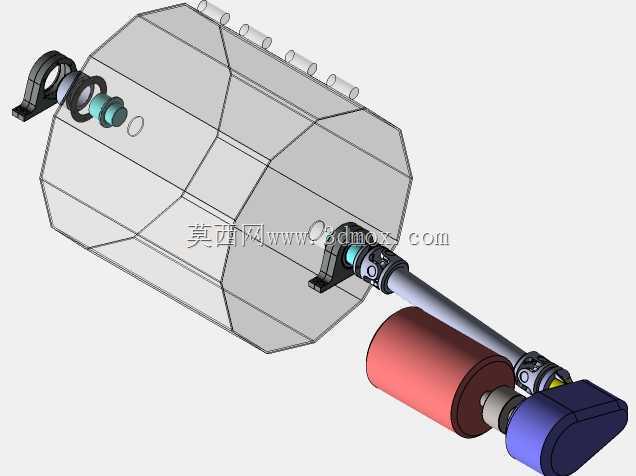

　　这套滚筒研磨组件主要面向中小尺寸机加工件、冲压件的批量去毛刺、飞边及表面光整工序，常见于五金加工车间、精密零件制造产线的后处理段，替代传统人工锉修、手持打磨的低效作业模式，尤其适合形状复杂、存在内腔死角、人工难以均匀处理的小零件加工场景。从结构组成来看，核心的多面棱柱形滚筒腔体采用透明可视化设计，作业过程中可直接观察内部零件与研磨石的翻滚状态，无需频繁开盖检查，能有效减少工序中断带来的效率损耗；腔体两端配置带密封结构的轴承支撑座，搭配同轴传动长轴，可保证滚筒旋转过程中的径向跳动控制在合理范围，避免长期运转出现轴系磨损、密封漏料的问题。传动端采用联轴器连接驱动单元，配套的驱动辊组件可根据不同处理需求调整转速区间，

　　针对易变形薄壁零件可采用低转速大扭矩输出，针对厚重铸件去飞边可切换高转速模式，适配不同材质零件的处理工艺要求。设计阶段优先考虑了腔体的容积利用率，多面棱柱结构相较于传统圆形滚筒，能在旋转过程中带动内部零件与研磨介质产生更充分的跌落、摩擦运动，避免圆形滚筒中物料随筒壁同步滑动、研磨效果不均的问题；腔体侧壁预留的多组安装孔位，可根据处理需求加装挡料条、分级筛网，实现不同尺寸零件的同批次处理或研磨石的快速分离。安装边界方面，整套组件的支撑座采用标准化安装孔距设计，可直接适配现有常规研磨设备的机架安装位，无需对原有设备底座进行大规模改造；传动长轴的轴伸端尺寸符合通用联轴器的配合公差，可匹配市面上常见的减速电机输出轴规格，

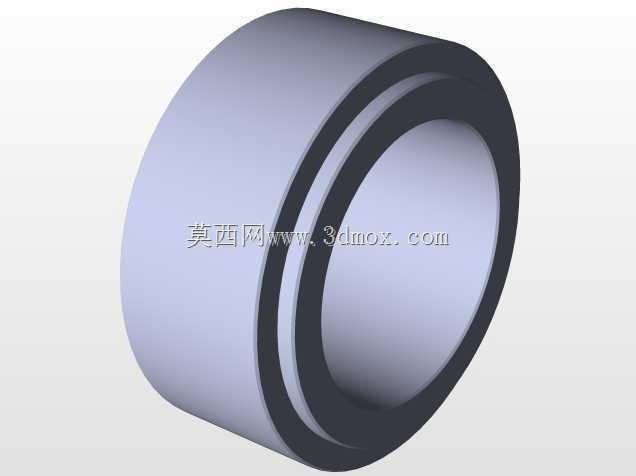

　　降低设备改造的配件采购成本。两端的密封结构采用接触式耐磨密封件，可阻挡研磨过程中产生的金属碎屑、研磨液进入轴承腔体，延长支撑部件的维护周期；滚筒端盖采用快拆式锁紧结构，完成一批零件处理后可快速开盖卸料、清理内部残留介质，减少工序间的辅助作业时间。实际应用中，这类滚筒组件可处理的零件涵盖铜铝冲压件、不锈钢机加工件、塑料成型件等多种材质，通过搭配不同粒度的研磨石、研磨液，可实现从去重毛刺到精细抛光的多工序处理需求，相较于振动研磨设备，滚筒式结构的运转噪音更低，对薄壁零件的磕碰损伤概率更小，适合对表面磕碰要求较高的精密小零件处理。设计时还考虑了动平衡校准需求，滚筒腔体在焊接加工后需做动平衡处理，保证高速旋转时的设备稳定性，

　　减少整机振动带来的紧固件松动风险；支撑座与机架的连接面预留调整垫片位置，可在安装时调整滚筒的水平度，避免长期运转出现轴系偏载、轴承过早失效的问题。传动侧的安全防护结构可覆盖旋转联轴器部位，避免作业过程中衣物、工具卷入传动部位的安全风险，符合车间设备的安全防护规范。
