M16规格法兰螺栓式铰接连接构件

　　在工业自动化生产线、气动液压执行机构安装、工装夹具定位以及中小型设备的活动连接部位，这类带M16螺纹的法兰型铰接构件是十分常见的传力连接零件，它的核心作用是实现两个构件之间的小角度相对转动，同时传递轴向的拉压载荷，避免刚性连接在设备运行振动、安装存在微小偏差时产生的附加内应力，很多气动气缸的杆端连接、设备防护门的活动限位、连杆机构的铰接点位都会用到同结构的零件。

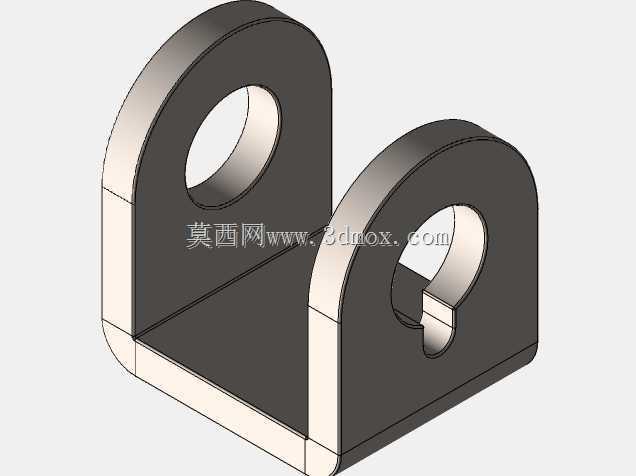

　　从结构设计逻辑来看，这个构件拆分来看分为几个功能段：左端的U型叉体是铰接的承载基座，上下同轴的销孔用来装配铰接销轴，叉体内腔的宽度尺寸需要匹配被连接件的耳板厚度，预留合理的装配间隙同时不能有过大的旷量，否则会在交变载荷下产生冲击噪音，加速铰接部位的磨损；叉体右侧集成的圆柱段是结构的过渡承力段，用来衔接铰接端和螺纹连接端，这里的壁厚需要满足M16螺纹的抗拉强度要求，按照常用的45号钢调质处理的力学性能计算，这个段的外径设计要保证螺纹小径处的抗拉安全系数不低于4，满足常规工业设备的静载和低周疲劳载荷要求。

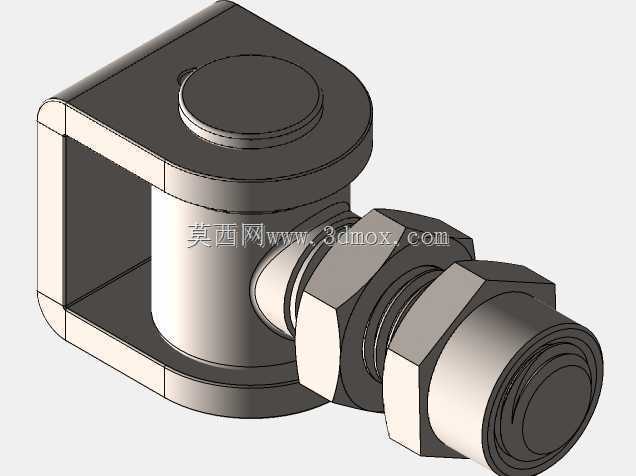

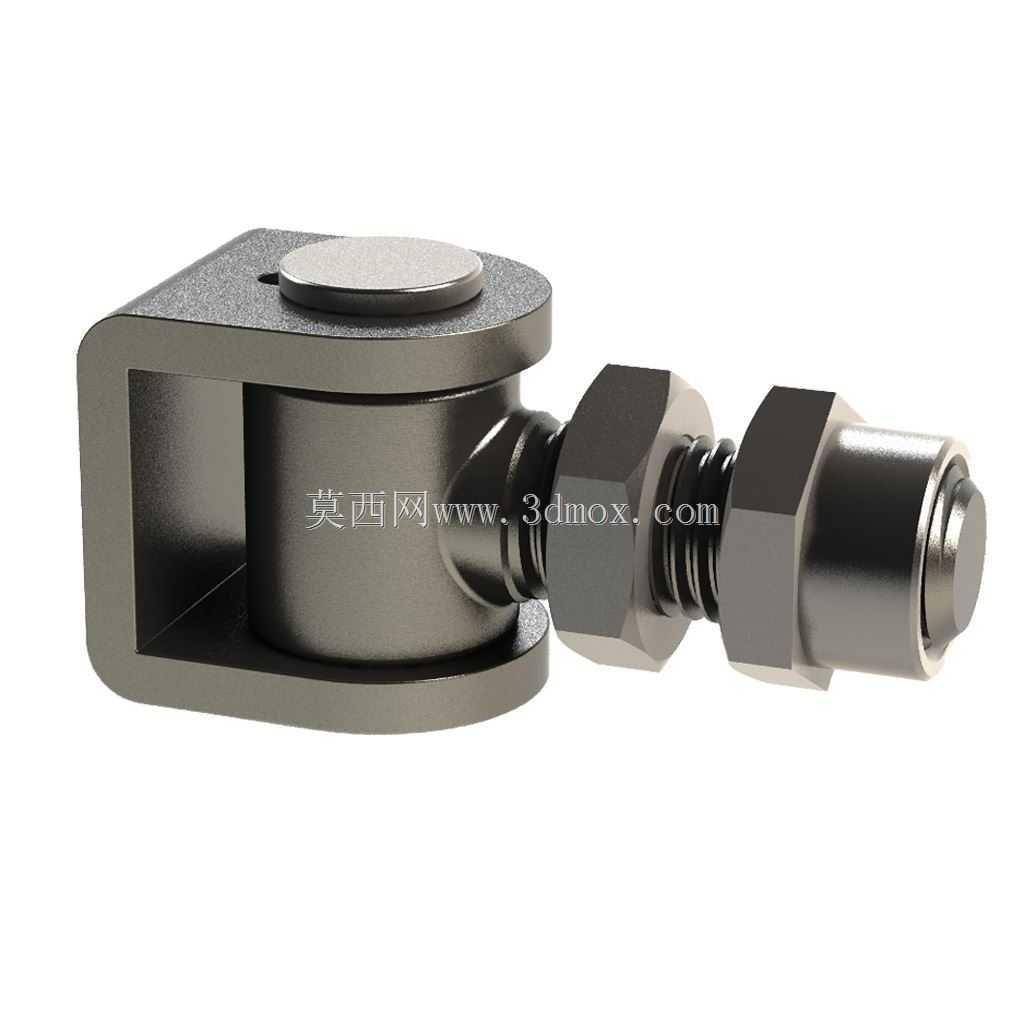

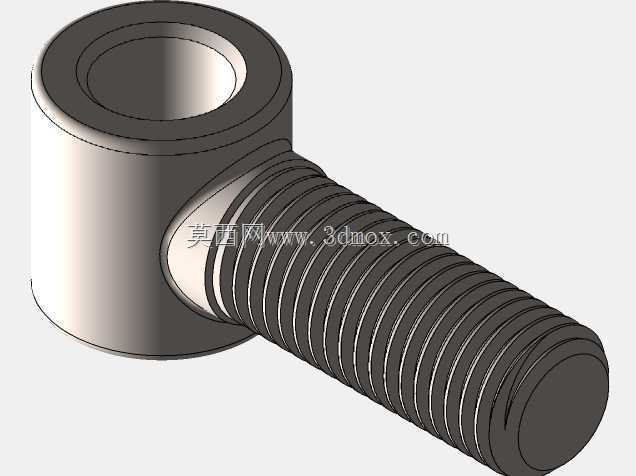

　　往右延伸的M16外螺纹段是和外部构件连接的部位，配套的两个六角螺母是锁紧结构，安装时先将螺纹旋入被连接件的内螺纹孔到设计深度，再将两个螺母相互背紧，起到防松的作用，这种双螺母防松的结构在振动工况下的可靠性比单螺母加弹垫更高，适合设备长期运行不需要频繁拆卸的铰接点位；最右端的外圆柱段是安装导向段，装配时可以先插入被连接件的导向孔，再旋合螺纹，避免螺纹对中偏差导致的螺纹牙损伤，也能在承受径向载荷时分担一部分剪切力，减少螺纹部位的受力负担。

　　从安装边界尺寸来看，U型叉体的外部轮廓宽度、总高度决定了安装时需要预留的操作空间，铰接销轴的直径和M16螺纹匹配，能够传递的额定拉载荷大概在80kN左右，满足大部分中小型气动、液压执行元件的推力输出匹配要求；铰接部位的转动角度范围大概在±15°，可以补偿安装时的角度偏差，也能适应设备运行过程中连杆运动带来的角度变化，不会出现卡滞问题。

　　在实际建模过程中，这类零件需要注意几个工艺细节：U型叉体的销孔和端面的垂直度要控制在0.02mm以内，否则装配后铰接销轴会出现偏斜，导致转动阻力大、磨损快；螺纹段和圆柱过渡段要设计退刀槽，退刀槽的宽度要满足螺纹加工刀具的退刀要求，同时槽底的圆角不能过小，避免应力集中在交变载荷下出现断裂；所有的棱边都要做0.5到1mm的倒角，既可以去除加工毛刺，也能在装配时起到导向作用，避免划伤操作人员或者配合零件的表面。

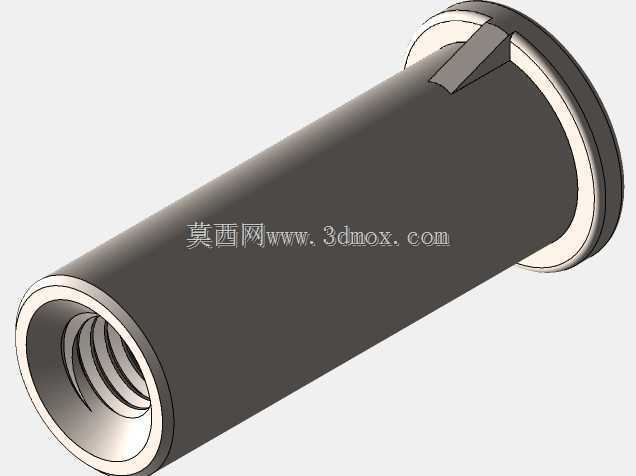

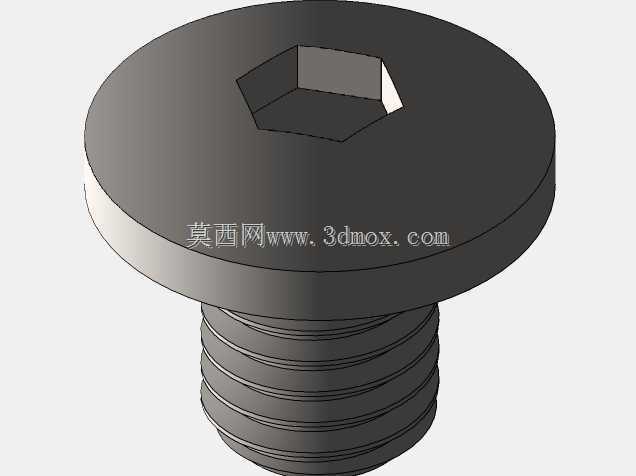

　　这类铰接件和普通的杆端关节轴承相比，结构更简单，制造成本更低，承载能力更强，缺点是转动角度范围更小，不适合大角度摆动的工况，在不需要大角度转动、只需要补偿小范围安装偏差和微小摆动的连接点位，这种结构的性价比远高于关节轴承，也是很多设备厂优先选用的连接结构。在做设备整体装配时，这个铰接件的安装顺序一般是先将销轴穿入叉体和被连接件的耳板，装好销轴的轴向限位卡簧，再将右端的螺纹旋入对应的连接杆件，调整好安装长度后锁紧双螺母，安装完成后需要手动扳动铰接部位，确认转动灵活无卡滞，没有过大的径向旷量才算合格。日常维护时只需要定期在铰接销轴部位加注润滑脂，减少磨损，就能保证很长的使用寿命，不需要频繁更换。
