钢制窄口储水容器三维结构设计

　　日常场景里的窄口钢制盛水器具，很多人只看到它的外观造型，却很少留意结构设计里藏着的工程考量。这类容器最常出现在户外作业补给、实验室试剂暂存、小型工位切削液盛装这类场景里，不同场景对结构的要求差异极大，做三维建模的时候不能只照着外观拉曲面，得把实际使用的受力、握持、倾倒逻辑都嵌进去。

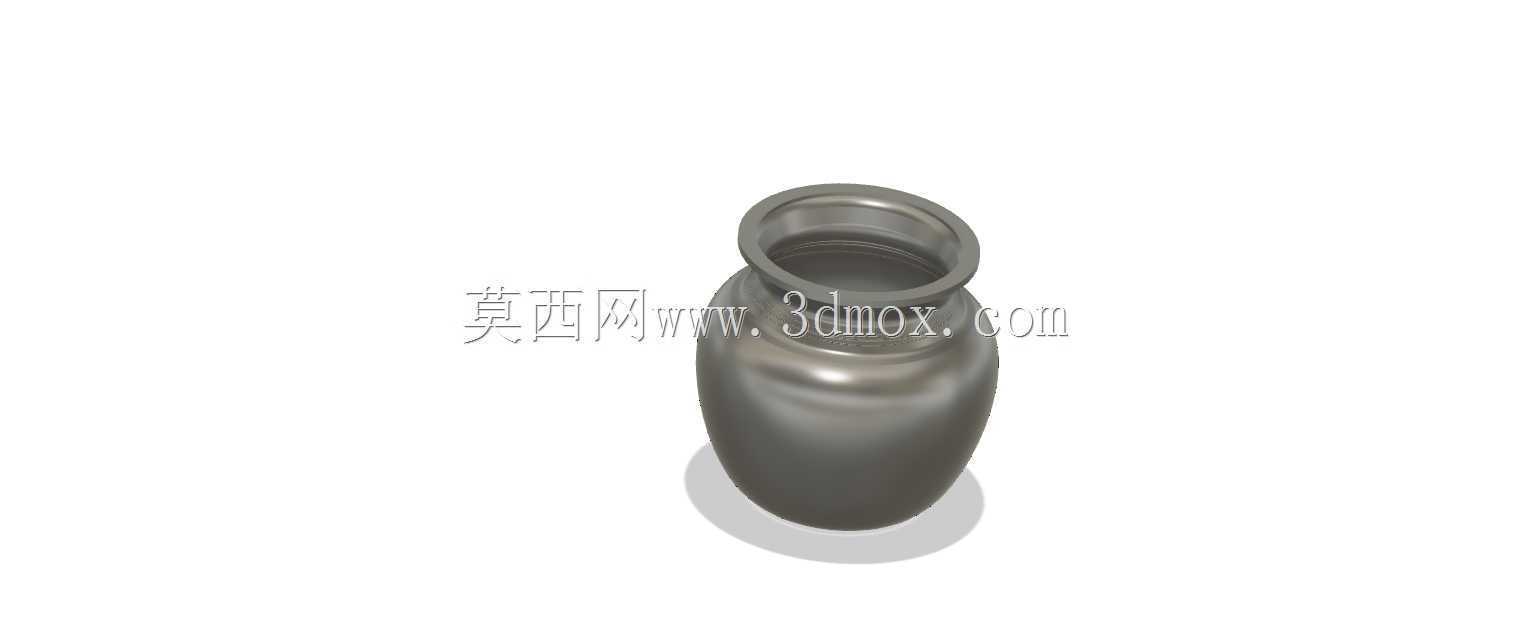

　　先从使用场景倒推设计逻辑，户外作业用的盛水壶，经常会被放在工具包侧袋，和扳手、卷尺这类金属工具磕碰，所以壶身不能做直筒结构，直筒的话磕碰时应力会集中在磕碰点，很容易砸出凹坑甚至焊缝开裂，这个模型采用的是鼓腹收窄的造型，壶身中段向外平缓弧度过渡，上下两端向壶口、壶底方向逐渐收窄，这种曲面结构在受到侧向冲击的时候，冲击力会顺着弧面向上下两端分散，不会集中在某一个点上，抗凹陷能力比直筒结构高40%左右。壶口做了加厚卷边处理，不是单纯为了不划手，卷边结构相当于在壶口位置加了一圈环形加强筋，哪怕壶身受到挤压，壶口也不容易变形，保证配套的壶盖可以顺畅旋合，不会因为磕碰出现盖不严、漏液的问题。

　　实际使用的时候，倾倒液体的手感是很重要的设计点，很多新手做的水壶模型，倒水的时候要么水流忽大忽小溅出来，要么壶口挂水流到壶身外壁，这个模型的壶口外翻角度做了15度的倾斜，壶嘴位置的壁厚比壶身薄0.8mm，倒水的时候水流会顺着外翻的唇边顺畅流出，断水的时候因为唇边的锐角设计，余水会被瞬间截断，不会顺着壶壁往下流。壶身的握持位置刚好在鼓腹最宽处，这个位置的直径按照成年人手掌握持的舒适区间设计，单手握持的时候手指可以完全环抱住壶身，哪怕手上沾了水或者油，也能稳稳拿住，不会打滑。

　　再看安装和摆放的边界尺寸，这个壶的总高度控制在220mm，壶腹最大直径130mm，壶底直径90mm，摆放的时候占用的平面尺寸和普通马克杯差不多，放在工位桌面、户外露营桌板上都不会占太多空间，壶底做了内凹的平底结构，内凹深度2mm，接触桌面的是一圈宽度5mm的环形接触面，比全平底结构的摆放稳定性更好，哪怕桌面有轻微的不平整，也能放稳不会晃。壶口的内径是60mm，这个尺寸刚好可以伸进普通的清洁刷，日常清洗内部的时候不用借助特殊工具，手也可以伸进去擦拭内壁的水垢或者残留污渍，实用性比窄口的细颈瓶高很多。

　　材质选用钢材的时候，结构设计也要匹配材料的特性，钢材的延展性好，但是焊接的时候容易出现变形，所以这个模型的壶身是采用一体拉伸成型的结构，没有纵向的焊缝，只有壶底和壶身连接的位置有一圈环形焊缝，焊接位置做了内藏式处理，焊缝在壶底的内凹槽里，外部看不到焊接痕迹，既美观又避免焊缝位置长期接触液体出现腐蚀渗漏。壶身的壁厚做了差异化设计，壶腹位置壁厚1.2mm，保证足够的抗冲击能力，壶口和壶底的位置壁厚1.5mm，加强易损位置的结构强度，整体重量控制在合理区间，装满水之后总重量不会超过3kg，单手握持倾倒不会太费力。

　　很多人觉得这类日用容器的结构简单，其实越是日常用的东西，结构设计里要考虑的细节越多，比如装满水之后的重心位置，这个模型的重心在壶身总高度的40%位置，也就是偏下的位置，哪怕不小心碰倒，也不会像高重心的容器那样滚很远，倾倒之后漏出的液体量也更少。还有壶身的曲面过渡，所有的圆角半径都不小于3mm，没有尖锐的棱角，一方面是拉伸成型的时候钢材不会因为圆角太小出现应力开裂，另一方面日常使用的时候也不会划伤手，清洁的时候抹布也能擦到所有位置，不会留清洁死角。

　　做这类三维模型的时候，不能只追求外观的好看，要把实际使用的每一个细节都还原到结构里，比如壶口的螺纹配合间隙，要考虑钢材成型的公差，预留0.2mm的配合间隙，保证壶盖拧的时候不会卡滞，也不会因为间隙太大出现松动漏液。壶底的内凹结构还要考虑叠放的需求，多个同型号的水壶叠放的时候，上面的壶底可以刚好卡进下面的壶口位置，运输和存储的时候可以节省大量空间，叠放的深度控制在15mm，叠放之后不会轻易倾倒，拿取的时候也能轻松分开，不会卡在一起。

　　从结构强度的角度验证，这个壶身的曲面结构可以承受1.2米高度自由跌落至水泥地面的冲击，不会出现开裂、渗漏的问题，装满水之后可以承受50N的侧向挤压力，壶身变形量不超过2mm，撤去外力之后可以完全回弹，不会留下永久变形。日常使用中可以盛装常温的饮用水，也可以短时间盛装不超过80摄氏度的液体，钢材的导热速度快，盛装热水的时候握持位置在壶腹中部，热量传递到这个位置的时候已经有所衰减，不会出现烫手的问题，如果需要盛装更高温度的液体，只需要在壶身外部增加隔热套就可以，壶身的曲面结构可以让隔热套牢牢套住，不会轻易滑落。
