户外公共区域模块化玻璃隔断吸烟亭结构

　　在厂区、交通枢纽、商业园区等公共区域的控烟规划中，独立式吸烟区的设置是平衡控烟要求与特定人群需求的常见方案，这款模块化吸烟亭的三维结构，正是针对这类户外半开放公共场景做的结构落地设计。从实际使用场景来看，这类设施需要同时满足通风、挡雨、视线通透、易清洁、安装便捷几个核心要求，设计过程中没有采用全封闭的箱体结构，而是选择了金属立柱搭配透明隔断的半开放形式，顶部做全覆盖的平顶遮雨结构，既可以避免雨天雨水进入亭内，也能在夏季起到一定的遮阳作用，半开放的立面设计不需要额外加装强排风设备，依靠自然空气流通就能快速散去亭内的烟气，降低后期运维的设备投入与能耗成本。

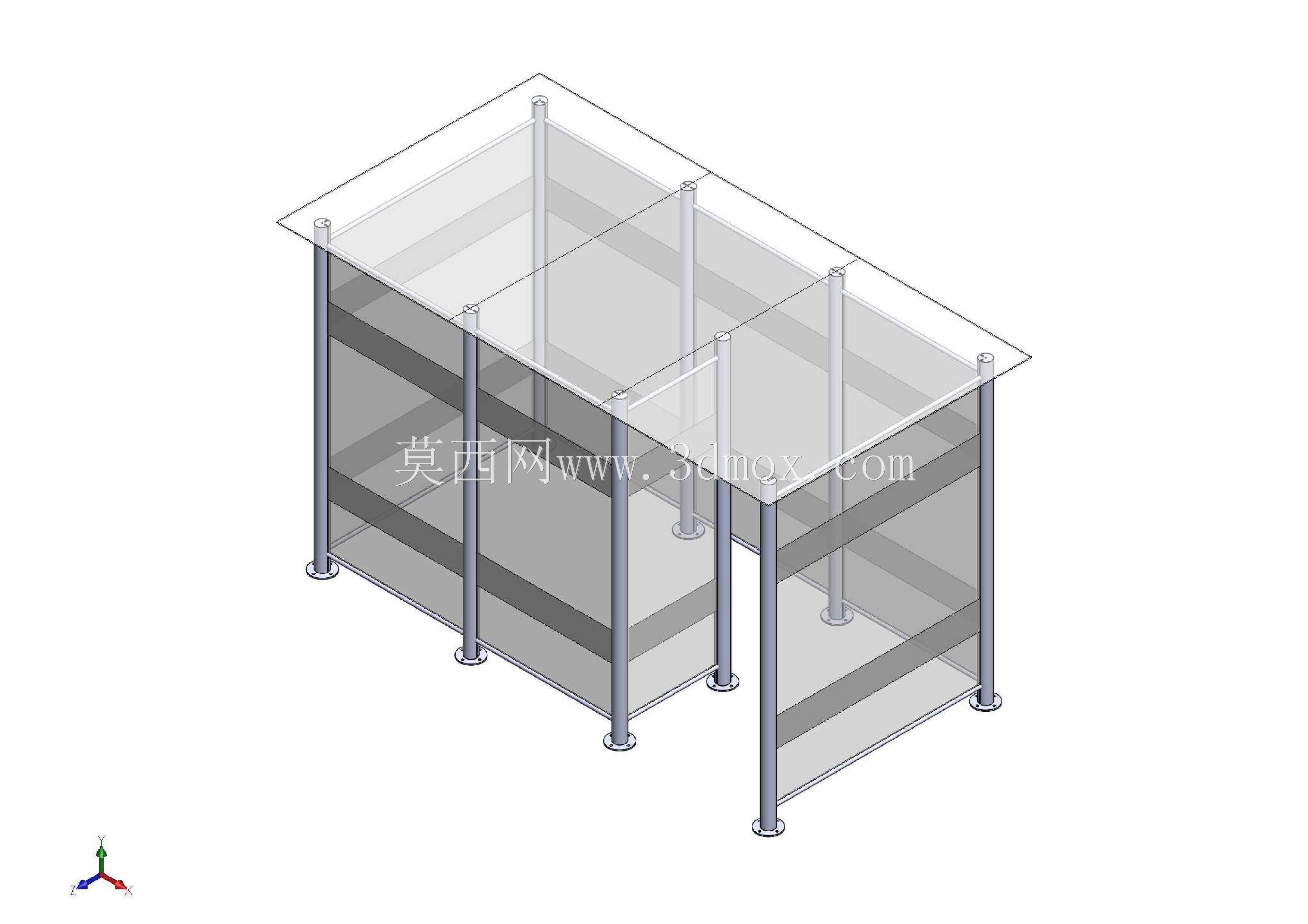

　　从结构设计逻辑来看，整体采用六根等规格的金属圆柱作为主承重立柱，立柱底部配置圆形固定法兰盘，安装时可以通过膨胀螺栓直接固定在硬化的水泥地面上，不需要做复杂的预埋基础，对于后期需要调整点位或者临时布设的场景非常友好，单根立柱的承重冗余按照顶部积雪荷载、侧面12级风载做了校核，完全满足国内大部分地区的户外使用安全要求。顶部框架采用和立柱同材质的金属型材做边框，内嵌透明耐力板作为顶面材料，相比普通钢化玻璃，耐力板的抗冲击性能更强，遇到高空坠物或者极端冰雹天气不容易出现碎裂掉落的安全隐患，同时板材重量更轻，能降低整体框架的承重负荷。立面的隔断采用分层设计，下半部分为半透明的磨砂挡板，高度刚好到成年人坐姿的视线以上，既可以避免亭外人员直接看到亭内的场景，保留一定的使用隐私，也能阻挡地面溅起的泥水弄脏亭内区域；上半部分为全透明的玻璃隔断，高度延伸至顶部框架下沿，不会完全阻断空气的横向流通，同时能在大风天气起到一定的挡风作用，避免雨天雨水斜飘进亭内。

　　从安装边界的尺寸控制来看，整体结构采用双舱并排的模块化布局，单个舱体的面宽按照同时容纳2-3人站立使用设计，整体占地长度控制在3.2米左右，宽度控制在1.8米左右，整体高度控制在2.6米，这个尺寸既不会因为过小导致使用时人员拥挤，也不会因为过大占用过多的公共通行空间，适合布设在园区出入口旁、停车场边角、车站广场边缘这类不影响主通行流线的区域。所有的型材连接部位都采用隐藏式的角码固定，外部没有裸露的螺栓头或者尖锐边角，避免人员磕碰受伤，隔断板材和金属框架的衔接处都预留了热胀冷缩的伸缩缝，搭配耐候密封胶做填缝处理，避免冬夏温差变化导致板材挤压变形或者出现渗水缝隙。

　　在细节设计上，立柱的底部法兰盘做了圆弧过渡的包边处理，不会突出地面形成绊倒风险，顶部的顶面做了1.5度的微小找坡，雨水可以顺着坡度自然流向亭体后侧，不会在顶面积水或者顺着前侧滴落打湿进出人员的衣物。立面的隔断没有做满封处理，在亭体的前后两侧都预留了1.2米宽的开放式出入口，不需要加装门扇，人员进出没有阻碍，也避免了门扇开关带来的接触卫生问题，同时开放式的出入口能进一步提升亭内的通风效率，加快烟气的扩散速度。整体结构的所有金属构件都做了户外级的喷塑防腐处理，可以适应户外日晒雨淋的使用环境，不需要频繁做防腐维护，透明板材表面做了防污涂层，日常清洁只需要用高压水枪冲洗就能保持干净，降低物业的运维工作量。

　　这类结构在实际选型时，可以根据场地的实际可用面积调整舱体的拼接数量，单舱、双舱、三舱的模块都可以共用同一套立柱和型材规格，不需要重新开模生产，能适配不同规模场地的使用需求，相比现场焊接制作的传统吸烟亭，这种模块化的结构所有构件都可以在工厂预制完成，现场只需要拧装固定就能完成安装，施工周期可以压缩到半天以内，安装过程不会产生焊接火花、建筑垃圾，也不会对周边的正常通行造成长时间影响。
