可调节角度式小零件输送进料装置

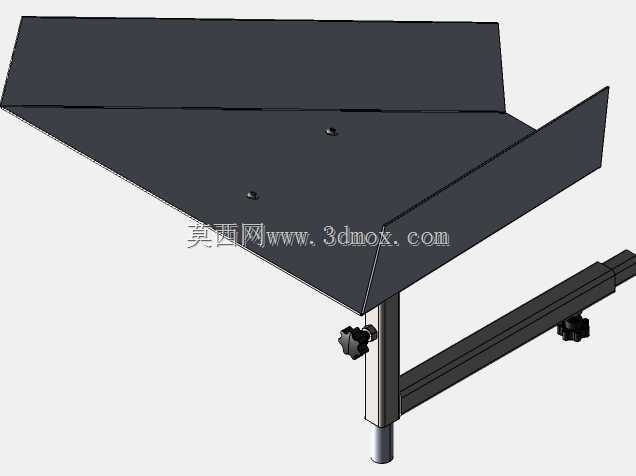

　　一方面是提升薄板槽体的整体刚性，避免长期受零件冲击出现侧边变形，另一方面也能防止小零件在滑落过程中从侧边蹦出，槽底平面做了微倾斜的角度设计，零件落到槽面后可以依靠自身重力顺着倾斜面滑入下游输送设备内部，不需要额外增加动力驱动元件，结构非常简洁可靠。下部的支撑结构采用单立柱加横向固定杆的组合形式，立柱上配了两个星型锁紧旋钮，松开旋钮的时候，可以沿着立柱轴向调整整个槽体的安装高度，同时也能围绕立柱轴线旋转调整槽体的出料朝向，横向固定杆上的锁紧结构则可以调整槽体的倾斜角度，适配不同摩擦系数、不同重量的小零件滑落需求——比如重量较轻的塑料小零件，就可以把倾斜角度调大一些，保证零件能顺利下滑不滞留，重量较大的金属小零件则可以适当减小倾斜角度，在零散小零件的自动化输送产线布局中，这类可调进料装置往往承担着衔接上游来料与下游输送主体的关键过渡作用，很多电子元器件、小型冲压件、标准紧固件的加工、分拣、包装产线里，经常会遇到来料方向与输送线运行方向存在夹角、或者来料落点高度与输送面存在高度差的情况，要是直接让零件自由掉落，很容易出现卡料、零件蹦溅、排布杂乱的问题，轻则需要人工频繁整理料道，重则会因为零件卡滞碰伤输送线表面，甚至触发设备急停影响整线节拍。这款可调给料结构的设计，就是专门针对这类零散小零件的过渡输送需求做的定向优化。从结构组成来看，整个装置分为上部接料导料槽体和下部支撑调节支架两个核心部分，上部槽体采用折边成型的敞口斜槽结构，槽体两侧的挡边做了外翻折边处理，

　　控制零件滑落的速度，避免高速滑落碰伤零件表面或者砸坏下游输送设备的接料部位。从安装边界来看，整个装置的横向固定杆可以直接固定在输送机的侧边机架上，不需要额外做独立的地基安装，占用的横向安装空间很小，槽体的最大宽度适配常规的窄型皮带输送机、振动盘出料口的接料尺寸，安装时只需要保证槽体出料端和下游输送面的落差控制在合理范围，避免零件落差过大出现弹跳即可。在实际产线应用里，这类装置经常搭配在振动盘出料端、皮带输送机的转接位、人工上料工位的出料口位置，比如小螺丝、小弹簧、电子接插件这类尺寸偏小、容易散落的零件，人工上料的时候不需要精准对准输送线的中心位置，只需要把零件倒在这个可调给料机的槽面上，零件就会顺着槽体的导向面整齐滑入输送线内部，

　　大幅降低人工上料的对位精度要求，提升上料环节的作业效率。设计这款结构的时候，特意把槽体的安装固定点做了沉孔处理，固定螺丝的端面不会突出槽体的内表面，避免螺丝凸起刮蹭零件或者勾住带异形结构的小零件造成卡料，槽体的所有折边位置都做了小圆角过渡，没有尖锐的毛刺边，一方面是避免安装调试的时候划伤操作人员，另一方面也防止零件滑落过程中被锐边刮伤表面，影响零件的外观质量。支撑部分的立柱采用标准圆管型材制作，横向固定杆采用通用的方管型材，加工的时候只需要按照尺寸切割后焊接固定锁紧螺母的安装位即可，加工工艺非常简单，不需要复杂的机加工工序，普通的钣金加工厂就可以完成制作，后期维护的时候，如果槽体出现磨损，只需要松开固定螺丝更换上部槽体就行，

　　下部的支撑支架可以长期重复使用，维护成本很低。在做三维建模的时候，整个结构的配合间隙都按照常规的钣金加工公差做了预留，锁紧旋钮和立柱之间的配合间隙控制在合理范围，既保证调整的时候滑动顺畅，又不会出现锁紧后槽体晃动的问题，槽体的倾斜角度调整范围覆盖了15度到45度的常用区间，高度调整范围可以适配不同高度规格的输送机设备，不需要针对不同机型重新设计支撑结构，通用适配性很强。很多小型装配产线在布局的时候，经常会因为场地空间限制，无法把上游出料设备和下游输送机完全对齐，这时候这款可调给料装置就可以通过角度和高度的调整，弥补设备安装位置的偏差，不需要重新挪动设备的安装位置，大幅降低产线布局调整的工作量。和固定式的接料槽相比，这种可调结构的适配场景要宽泛很多，不需要根据每一条产线的具体参数定制专属的接料结构，同一款结构可以在不同工位、不同产线之间通用互换，对于多品种小批量的生产车间来说，这种通用化的辅机结构可以减少很多非标设计的工作量，也能降低车间的备件库存种类。
