板材转运配套升降辊道输送结构

　　在板式家具、建材板材、包装件整线物流场景里，不同高度输送线的接驳、工位间的物料转序一直是整线布局里容易卡效率的节点，这款升降辊道输送结构就是针对这类场景做的适配设计，核心解决固定高度辊道无法对接交叉排布输送线、无法适配不同高度工位上下料的问题。从实际产线落地的角度看，这类设备常布置在包装段末端与交叉分拣线的衔接位置，也会用在板材加工工位的进料、出料端，当板材完成前道工序加工或包装后，通过自身辊道的转动承接来料，待物料完全进入辊道承载范围后，升降机构动作调整整体辊面高度，对齐对接线体的辊面高度后，再启动辊道转动将物料平稳输送至对接线体，全程不需要人工介入搬运转序，能大幅降低整线的人工搬运强度，也避免人工搬运板材时出现的边角磕碰、表面划伤问题。

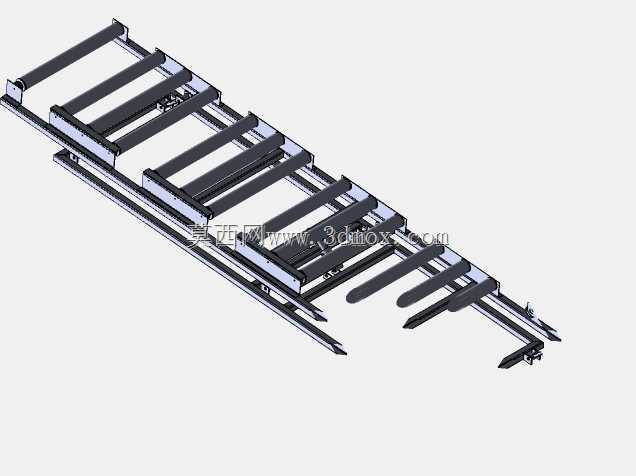

　　设计层面上，整体框架采用矩形型钢焊接作为主承载结构，辊道的承载辊采用等间距排布设计，辊子的间距参考常规板材的最小幅面尺寸设置，确保最小规格的板材在输送过程中不会出现辊间卡料、端头下沉的问题，每根承载辊的两端都采用带座轴承固定在侧梁上，传动端通过链轮链条做联动传动，保证所有辊子的线速度一致，避免板材在输送过程中出现偏斜、打滑的情况。升降部分采用剪叉式升降支撑结构搭配直线导轨做导向，相比单气缸直顶的结构，剪叉结构的升降过程更平稳，偏载承受能力更强，哪怕板材放置时存在一定的位置偏移，升降过程中也不会出现台面倾斜、物料滑落的风险，导向导轨的布置限制了升降过程的横向窜动，保证每次升降到位后辊面的位置精度，能和对接线体保持齐平，不会出现高低差导致的物料输送卡顿。

　　从安装边界的角度考虑，整体结构的宽度适配常规1220mm幅面的标准板材，长度方向预留了足够的物料承载空间，能承接单张最大长度2440mm的标准板材，安装时只需要按照线体布局的高度差预留对应的地坑或者安装基础，固定底部框架的安装脚即可，不需要对周边现有线体做大规模改造。设备的动力部分，辊道传动采用减速电机直接驱动主动轴，通过链条将动力传递至所有承载辊，升降动作的动力可根据现场实际工况选配气缸或者电动推杆，选型时参考整线的输送节拍、单次承载的板材总重量做参数匹配即可。在细节设计上，辊道的末端设置了可伸缩的对接舌板，当升降到位后舌板伸出搭在对接线体的辊道间隙上，填补两段线体之间的间隙，避免薄板材、软包装板材在过线时卡入线体间隙，辊道两侧设置了低位导向挡边，挡边的高度不超过辊面50mm，既可以对输送过程中的板材做侧向导向纠偏，也不会影响板材从侧面进出的工况需求。

　　实际使用过程中，这款结构不需要额外做复杂的电控编程，只需要在对接位置设置到位检测信号，当物料输送至本设备辊道上触发行程检测后，辊道停止转动，升降机构启动运行至预设对接高度，到位后触发对接信号，辊道重新启动将物料送出，完成一个工作循环，动作逻辑简单可靠，维护点也相对集中，日常只需要定期给链轮链条加注润滑脂、检查带座轴承的固定松紧、检查升降导向导轨的润滑情况即可，不需要复杂的维护操作，适合长时间连续运行的产线场景。相比普通的固定辊道，带升降功能的结构能在有限的车间空间内实现多层、多方向线体的物料转接，不需要额外布置长距离的爬坡输送线，能节省车间的平面布局空间，对于老车间线体改造、空间紧凑的新建产线来说适配性很强。
