四爪自定心液压卡盘结构设计

　　在数控车床、内外圆磨床等回转加工设备的工装配置里，液压卡盘是直接决定装夹效率与加工精度的核心执行部件，这款四爪液压卡盘的设计，主要针对异形截面、非圆轮廓工件的装夹需求，弥补了常规三爪自定心卡盘无法适配方形、矩形、不规则截面工件装夹的短板。从实际加工场景来看，这类卡盘常被用在阀块加工、异形轴类车削、方形毛坯批量加工等工序中，相比手动四爪卡盘，液压驱动的结构能大幅降低操作人员的装夹劳动强度，单工件装夹耗时可缩短七成以上，尤其适配中小批量多品种的柔性加工产线，在普通卧式车床数控改造、专用回转加工设备定制中也有极高的选用率。

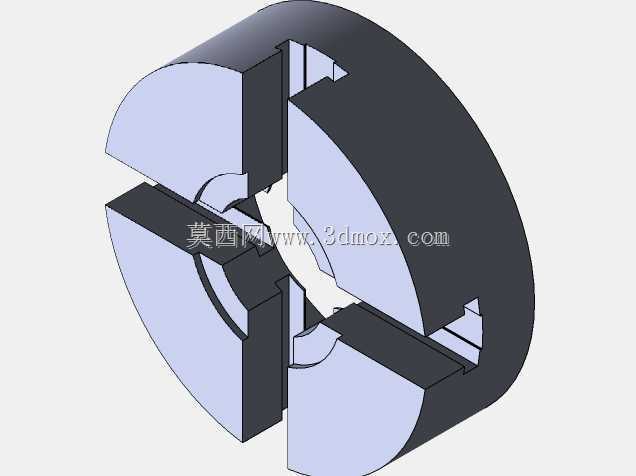

　　从功能特性上看，这款卡盘采用内置式液压缸驱动结构，四个卡爪沿径向同步运动的同时，也支持单爪独立微调，既可以实现规则截面工件的快速自定心装夹，也能通过单爪调整完成偏心工件、异形轮廓工件的找正装夹，夹紧力可通过液压系统压力无级调节，加工薄壁工件时可通过降低供油压力避免装夹变形，加工重型切削工件时可提升压力保证装夹可靠性，避免高速回转时工件飞出的安全隐患。卡盘本体采用高强度合金结构钢整体锻造后调质处理，导轨面经高频淬火硬化，耐磨性能较普通铸铁卡盘提升三倍以上，长期使用下的卡爪重复定位精度可控制在0.02mm以内，能满足IT7级精度的回转加工要求。

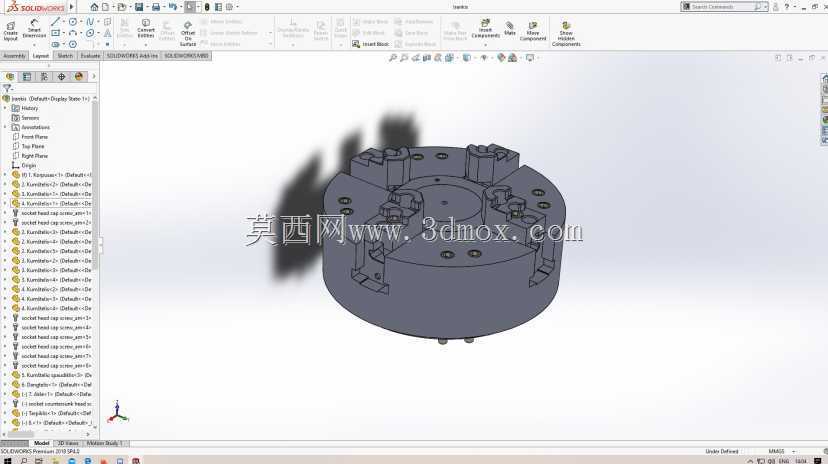

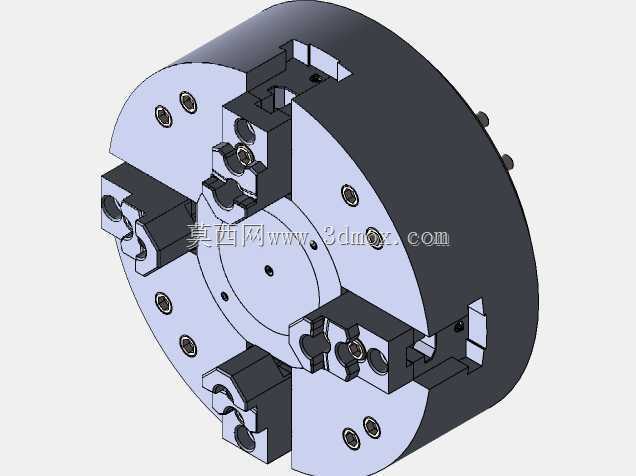

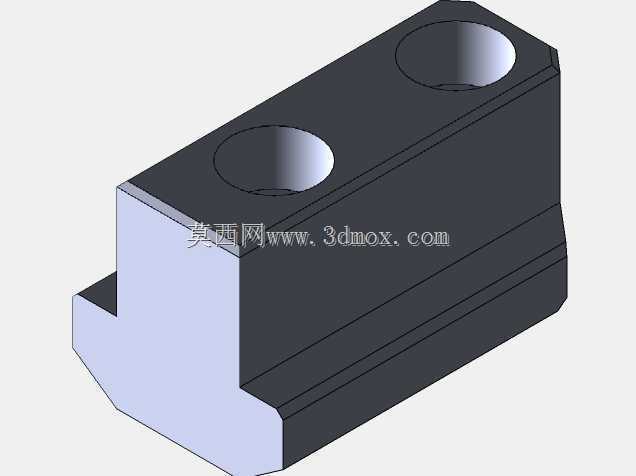

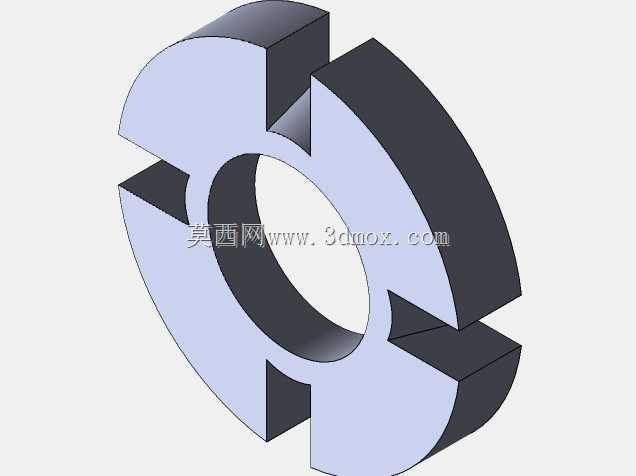

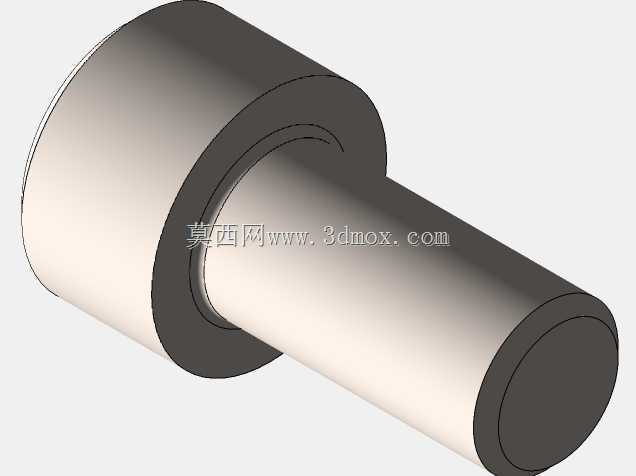

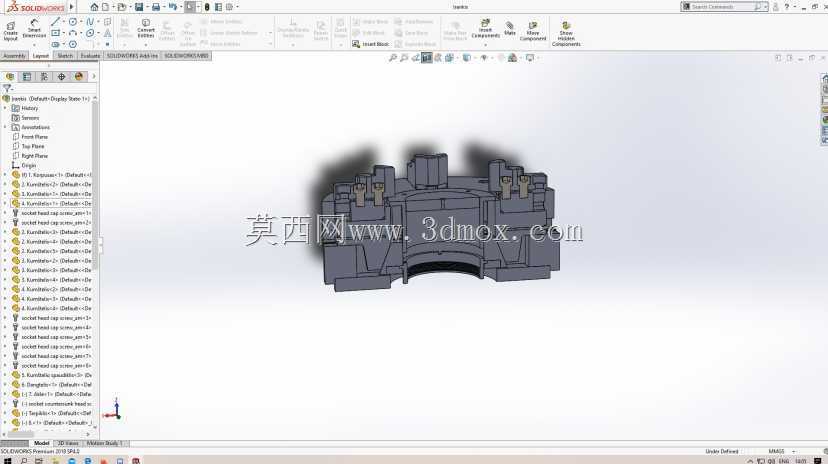

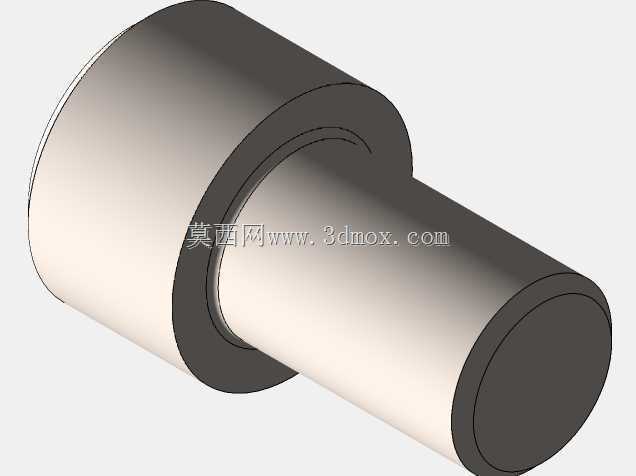

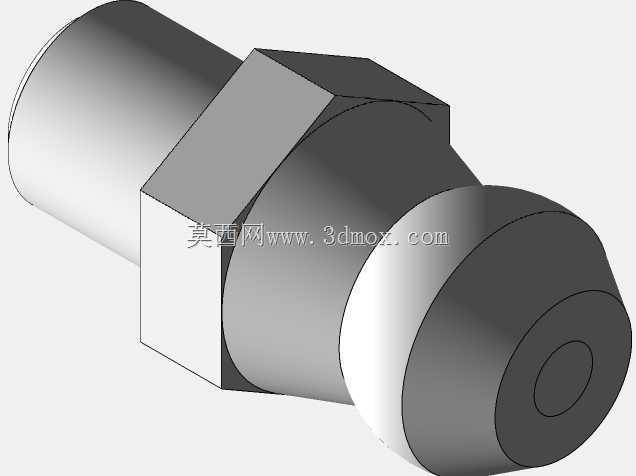

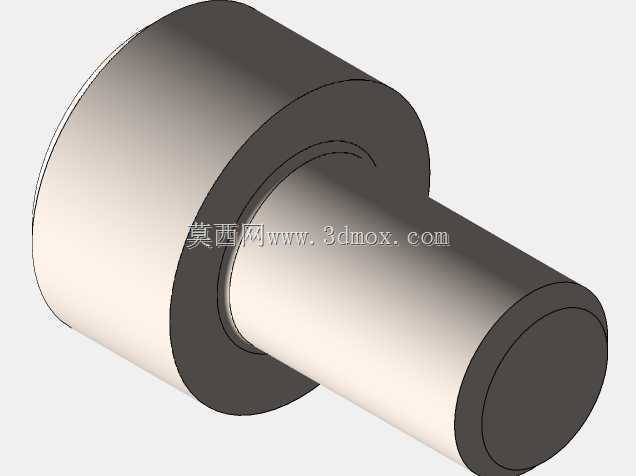

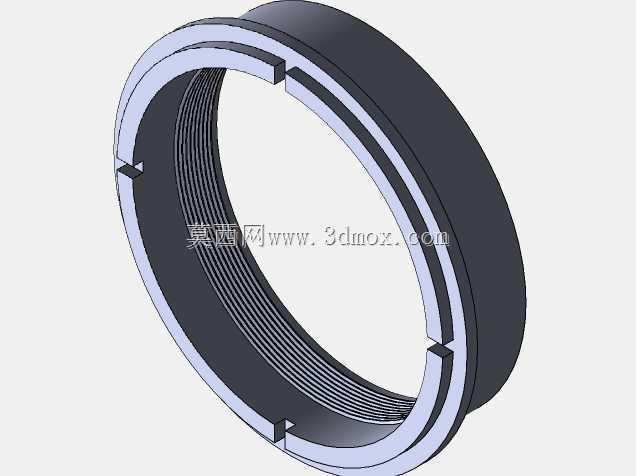

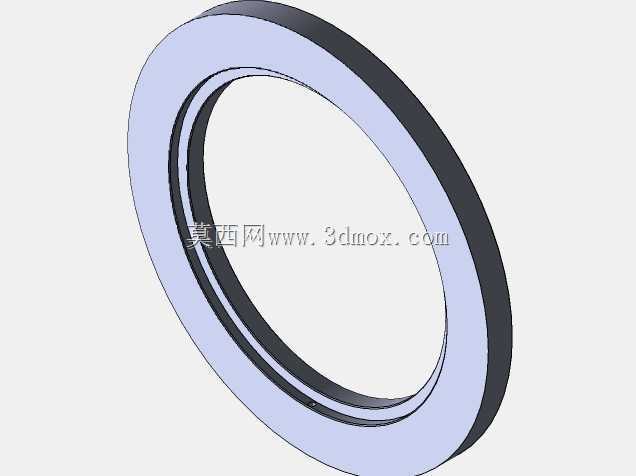

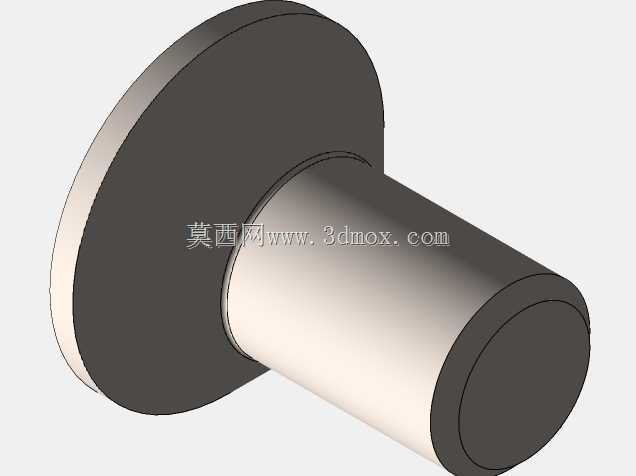

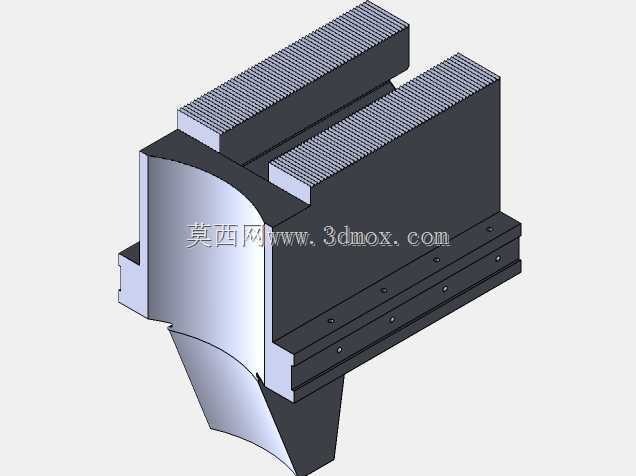

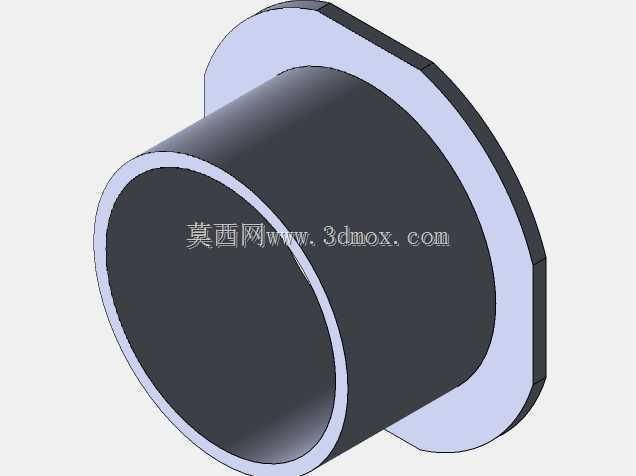

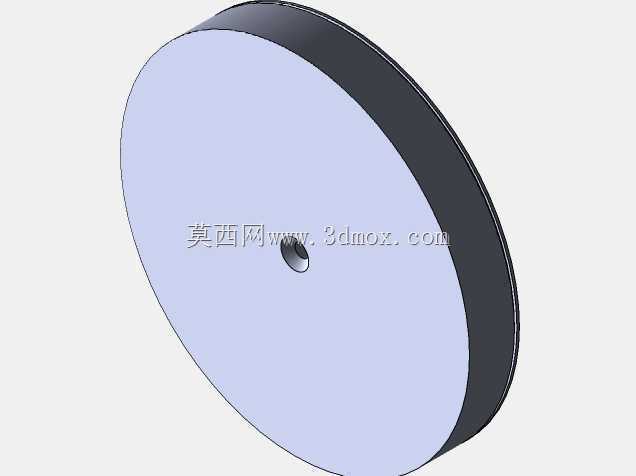

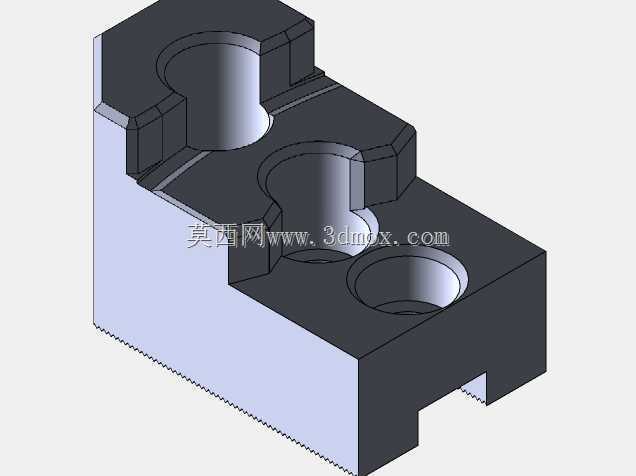

　　设计过程中，首先明确了卡盘与机床主轴的安装接口边界，采用短锥法兰式连接结构，适配主流数控车床的主轴端部安装尺寸，安装时无需额外制作过渡连接盘，端面定位的结构也能保证卡盘安装后的回转同轴度，减少开机后的动平衡调试工作量。卡盘内部的液压油路采用内置式通道设计，没有外接外露油管，避免高速回转时油管缠绕、油液泄漏的问题，回转配油环采用硬质合金密封副，长期高速回转下的密封寿命可达上万小时，日常维护仅需定期更换润滑脂即可，无需频繁拆解维护。卡爪采用分离式基爪与硬爪/软爪组合结构，用户可根据加工工件的外形自行镗制软爪成型面，进一步提升装夹接触面积，降低薄壁工件的装夹变形量，硬爪则可直接用于毛坯件的粗加工装夹，无需提前修磨。

　　从安装尺寸边界来看，卡盘的本体外径、轴向安装厚度均匹配同规格三爪液压卡盘的安装尺寸，用户在替换原有三爪卡盘时，无需修改机床的主轴端盖、液压缸连接尺寸，也不需要调整机床的防护门行程、刀架安全退刀距离，替换适配成本极低。卡盘的四个卡爪行程覆盖常规同规格卡盘的行程范围，可装夹的工件外径区间覆盖从小型精密零件到中型结构件的加工需求，卡爪的夹持端面设计有锯齿形防滑纹路，大切削量加工时可避免工件打滑移位，同时卡盘本体设计有安全联锁结构，当液压系统压力低于设定阈值时，卡盘会自动触发机械锁紧，避免突然失压导致工件脱落，从结构层面保障加工过程的操作安全。

　　在实际选型适配过程中，需要注意卡盘的最高允许回转转速与机床主轴最高转速的匹配，这款卡盘的本体经过动平衡校正，出厂时已完成G2.5级动平衡测试，高速回转时的振动量极小，不会因为卡盘自身振动导致加工表面出现振纹。另外卡盘的夹紧力输出曲线经过线性标定，操作人员可直接通过机床的液压系统压力表读数换算实际夹紧力，无需额外加装测力装置，方便不同材质、不同壁厚工件的装夹参数调试。相比传统的手动四爪卡盘，液压驱动的结构不需要操作人员使用加力杆逐个拧紧卡爪，装夹过程的一致性更好，不会因为操作人员的力度差异导致工件装夹偏心，批量加工时的工件尺寸一致性可得到有效保障，在汽车零部件、液压阀块、工程机械配件等行业的回转加工工序中，这类四爪液压卡盘已经逐步替代手动卡盘，成为提升加工效率与加工稳定性的标配工装。
