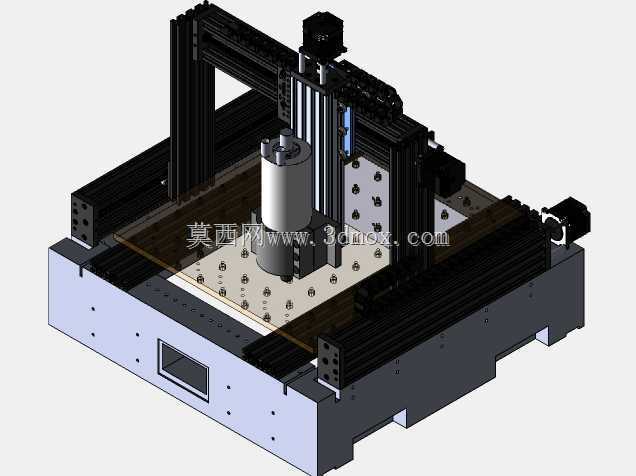

DIY8040C型钢框架数控铣床结构设计

　　这款采用C型钢搭建主体框架的DIY数控铣床，主要面向小型加工车间、个人工坊的小尺寸零件铣削加工场景，可完成铝件、软金属、工程塑料、木材等多种材质的平面铣削、轮廓铣削、钻孔、简单三维曲面加工工序，适配小批量定制零件加工、工装夹具制作、创意工件加工等实际生产需求，相比工业级大型数控铣床，其搭建成本更低、占地空间更小，同时保留了足够的加工刚性与行程范围，适合非大规模量产的加工场景使用。

　　从结构设计思路来看，主体框架选用标准C型钢作为主梁构件，核心考量是C型钢的截面惯性矩足够，采购成本低，裁切拼接难度小，无需开模定制大型铸件就能搭建出满足刚性要求的龙门式运动结构，X轴方向采用双导轨支撑布局，两根平行的线性导轨分别安装在两侧C型钢梁上，配合滚珠丝杠传动，能大幅降低运动过程中的横梁偏摆问题，提升运动平稳性；Y轴导轨直接安装在底部的混凝土底座上方的安装板上，混凝土底座的设计是整个结构的亮点，相比常见的铝型材或钢板焊接底座，混凝土的阻尼特性更好，能有效吸收主轴高速运转、轴系快速移动产生的振动，减少加工过程中的振刀纹，提升工件表面加工质量，同时混凝土底座的重量更大，能降低整机的重心，避免高速进给时机身出现移位或晃动。Z轴部分采用滑枕式结构，主轴安装座沿垂直导轨上下运动，传动丝杠采用预紧安装方式，消除反向间隙，保证垂直方向的进给精度，拖链的排布沿C型钢梁的侧边布置，所有电机的动力线、主轴的供电线都收纳在拖链内，避免轴系运动过程中线缆出现拉扯、磨损问题，提升长期运行的可靠性。

　　从安装边界与尺寸参数来看，该设备的有效加工行程为X向800mm、Y向400mm，属于中小型数控铣床的行程范围，安装时需要预留至少1200mm*800mm的地面放置空间，混凝土底座的高度约200mm，整机总高度约1400mm，安装位置需要避开强振动源，地面平整度误差控制在2mm以内，避免底座放置出现倾斜影响导轨的平行度。机架板采用蓝色涂装的钢板加工而成，所有导轨安装面都经过铣削平磨处理，保证平面度公差在0.02mm以内，导轨安装时采用打表校准的方式，确保两根X轴导轨的平行度误差不超过0.03mm/全行程，Y轴导轨与X轴的垂直度误差控制在0.02mm以内，从安装基础上保证整机的运动精度。

　　在功能特性上，该设备的主轴采用高速风冷主轴，转速范围覆盖0-24000rpm，可适配不同直径的铣刀、钻头，满足不同材质的加工参数需求，三个运动轴均采用步进电机驱动，配合闭环控制模块可实现0.01mm的脉冲当量，满足常规零件的加工精度要求，工作台面采用带密集安装孔的钢板制作，可通过压板、T型螺栓直接固定待加工工件，也可加装平口钳、旋转轴等附加夹具，拓展加工范围。设备的电气安装板固定在底座侧边的机架板上，预留了驱动器、电源、控制板的安装位，布线时强弱电分离排布，减少信号干扰，目前模型中未包含电子设备的详细结构，实际搭建时可根据选用的控制系统灵活调整安装位置。

　　从实际使用的角度出发，这种C型钢搭建的铣床结构，后期维护调整也十分方便，若出现导轨磨损、丝杠间隙变大的问题，可直接松开安装螺栓重新校准预紧，无需对床身进行二次加工，C型钢作为通用型材，若出现框架变形也可快速裁切替换，维修成本远低于铸件床身的机床。需要注意的是，C型钢的拼接位置需要采用螺栓加焊接的方式进行固定，避免长期受力后连接位置出现松动，影响加工精度，混凝土底座浇筑时需要提前预埋安装钢板，保证安装板与混凝土的结合强度，避免长期受力后安装板出现移位。
