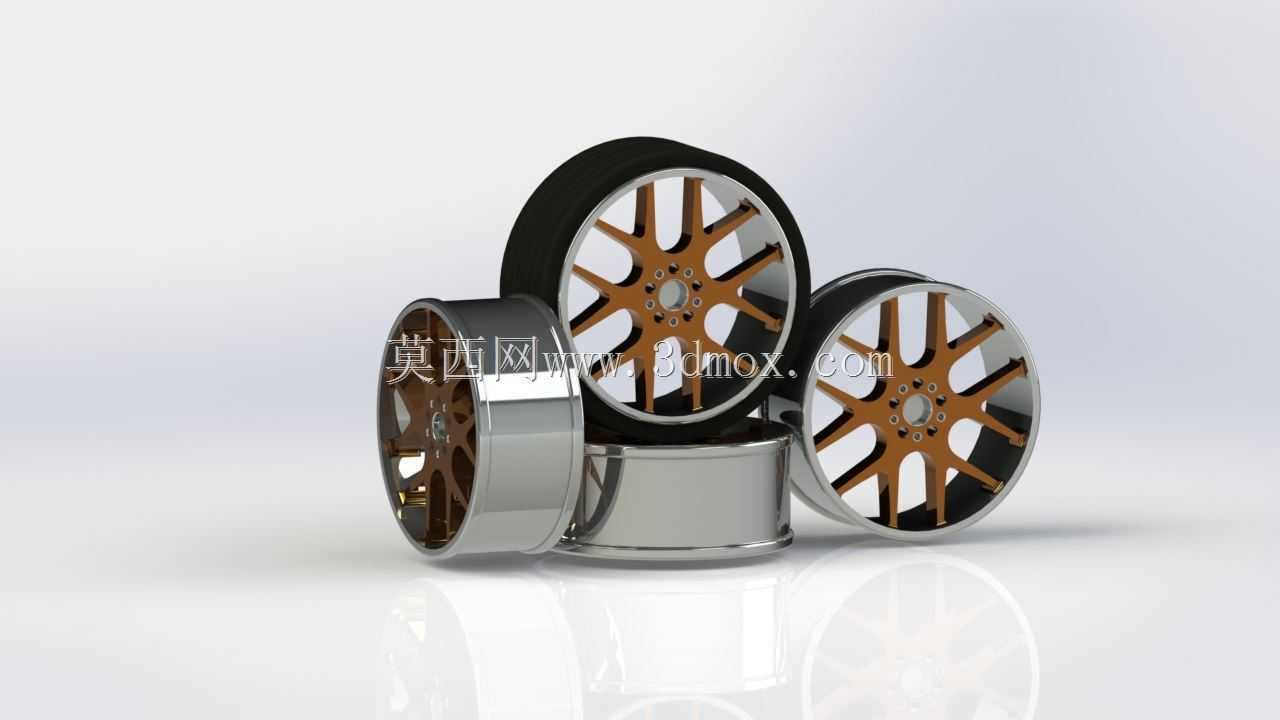

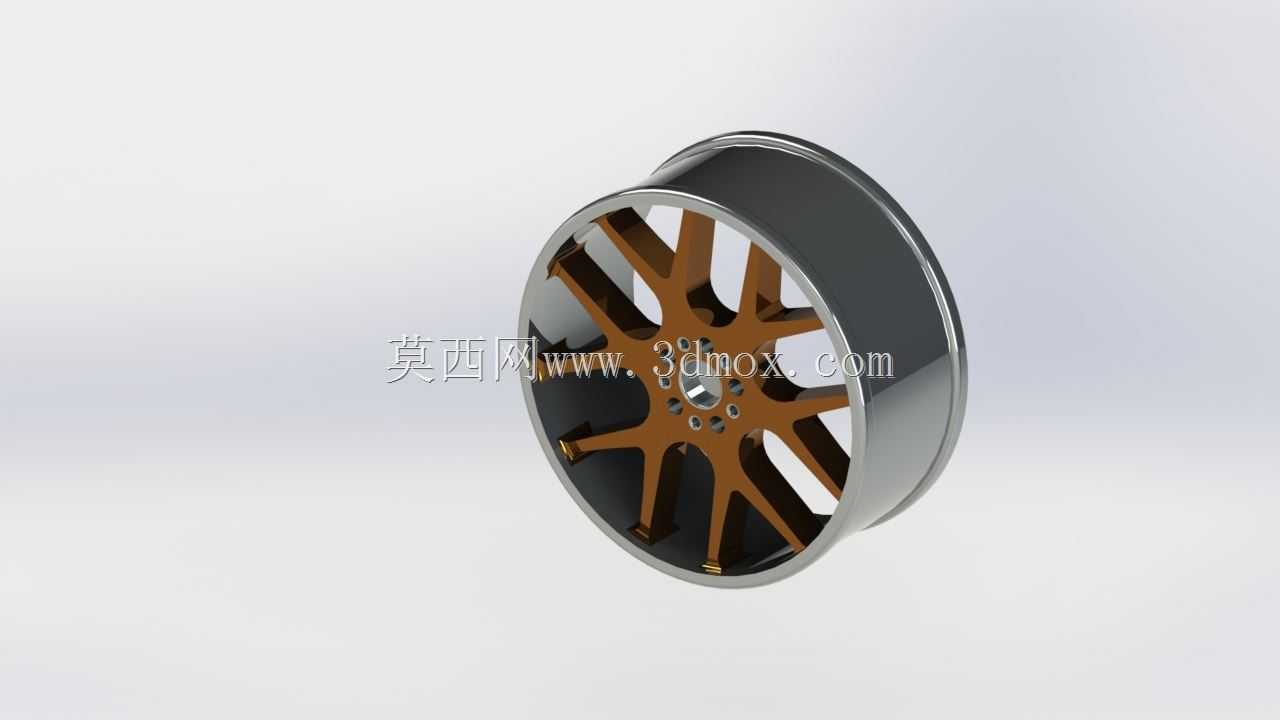

改装款多辐条汽车轮毂轮辋结构设计

　　是按照常规225-245宽度的民用轮胎匹配设计的，偏距ET值设定在35-40的区间，既不会让轮胎突出翼子板太多造成甩泥，也不会因为偏距过小蹭到内侧的避震筒与刹车卡钳，哪怕是升级大尺寸多活塞刹车套件的车型，轮辐内侧的避让空间也做了足够的预留，不需要额外加装垫片就能完成装配。从结构设计的思路来说，这套多辐条的造型不是单纯为了好看，每一根辐条的走向都是顺着轮心到轮缘的受力路径做的，辐条根部靠近轮毂中心的位置做了加厚处理，因为车辆起步、制动的时候，扭矩传递的最大应力点就在辐条与中心安装盘的连接位置，加厚的结构可以分散应力，避免急加速或者重刹的时候辐条根部出现疲劳裂纹；辐条靠近轮缘的位置做了收窄处理，一方面可以减少簧下质量，对于民用车型来说，这套轮辋结构的设计，最初是面向民用乘用车改装场景做的方案，日常做底盘行走系统匹配的时候，经常会碰到车主想要兼顾外观辨识度与行驶可靠性的需求，常规量产轮毂的辐条造型往往偏保守，很难满足个性化改装的视觉要求，同时如果只追求造型忽略结构强度，很容易在过坑洼路面、高速过弯的时候出现辐条应力集中开裂的问题，所以在做这套结构的时候，首先把安装边界的参数放在了第一位。首先说安装匹配的部分，轮辋的中心孔是严格对应乘用车常规的5孔安装规格做的，PCD节圆直径、中心定位孔的公差都按照量产车的装配要求留了配合余量，安装面的平面度控制在0.05mm以内，避免装车之后出现车轮动平衡偏差、高速行驶抖动的问题；轮辋的J值也就是轮缘宽度，

　　簧下质量每减少1kg，带来的操控响应提升效果相当于簧上减少5-8kg，另一方面收窄的辐条之间留出了更大的镂空面积，能够给刹车系统留出更好的通风散热空间，连续山路行驶或者频繁制动的时候，刹车热量可以更快通过辐条间隙散出，降低刹车热衰减的概率。轮辋的桶身部分采用了常规的深槽结构，方便轮胎的拆装，轮缘的位置做了凸起的防脱坎设计，哪怕是轮胎胎压偏低的时候高速过弯，轮胎也不容易从轮辋上脱开，提升行驶的安全性；轮辋表面的处理是分区域做的，桶身部分采用亮面抛光的金属质感处理，辐条表面做了双色的分层设计，视觉上更有层次感，同时表面的涂层厚度按照车用零部件的耐腐蚀要求做了设定，日常行驶中遇到路面的积水、融雪剂腐蚀，也不会轻易出现起皮、掉漆的问题。

　　在实际的应用场景里，这套轮辋既可以用于普通家用轿车的外观改装，也可以适配入门级的性能车日常走街使用，结构强度完全可以满足日常公路行驶的需求，不管是城市道路的频繁启停，还是高速路段的持续行驶，辐条的受力分布都经过了反复的校核，轮辋的整体重量控制在同尺寸铸造轮毂的中等偏下水平，不会给悬挂系统带来额外的负担。做三维建模的时候，轮辋的所有安装孔位、倒角、过渡圆角都严格按照实际加工的要求做了还原，没有出现无法开模的尖锐结构，辐条背面的减重槽也做了等壁厚的设计，不管是采用低压铸造还是锻造工艺生产，都能保证金属液的填充流畅性，不会出现缩孔、疏松的铸造缺陷；轮辋与轮胎配合的胎圈座位置，粗糙度和尺寸公差都严格遵循行业标准，不会出现轮胎漏气、

　　装配过紧无法拆装的问题。很多改装轮毂的设计容易走入只看外观忽略实用性的误区，比如辐条做的太细导致强度不足，或者偏距设定不合理导致蹭避震、蹭翼子板，这套结构在设计之初就把这些常见的改装坑全部规避了，安装孔位的倒角做了足够的导向角度，拧轮毂螺栓的时候不会出现螺栓偏斜、螺纹滑牙的问题，中心孔的位置预留了加装变径圈的余量，哪怕是不同品牌、不同PCD参数的车型，只要匹配对应的变径圈和螺栓，也能完成适配，通用性比专用款的轮毂更好。另外在动平衡的考量上，整个轮辋的质量分布是围绕中心旋转轴对称做的，建模的时候就对每一根辐条的质量做了配平，后续生产出来之后只需要加少量的平衡块就能达到动平衡的要求，不会出现因为轮辋本身质量分布不均导致的高速抖动问题。轮辋的气门嘴安装孔位置做在了辐条间隙对应的桶身位置，不会被辐条挡住，充气或者安装胎压监测传感器的时候操作空间足够，不需要额外调整角度就能完成拆装。
