车用R5W规格信号灯灯泡结构设计

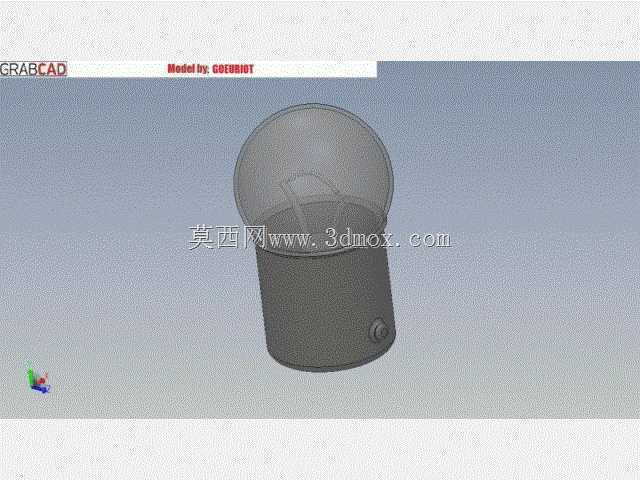

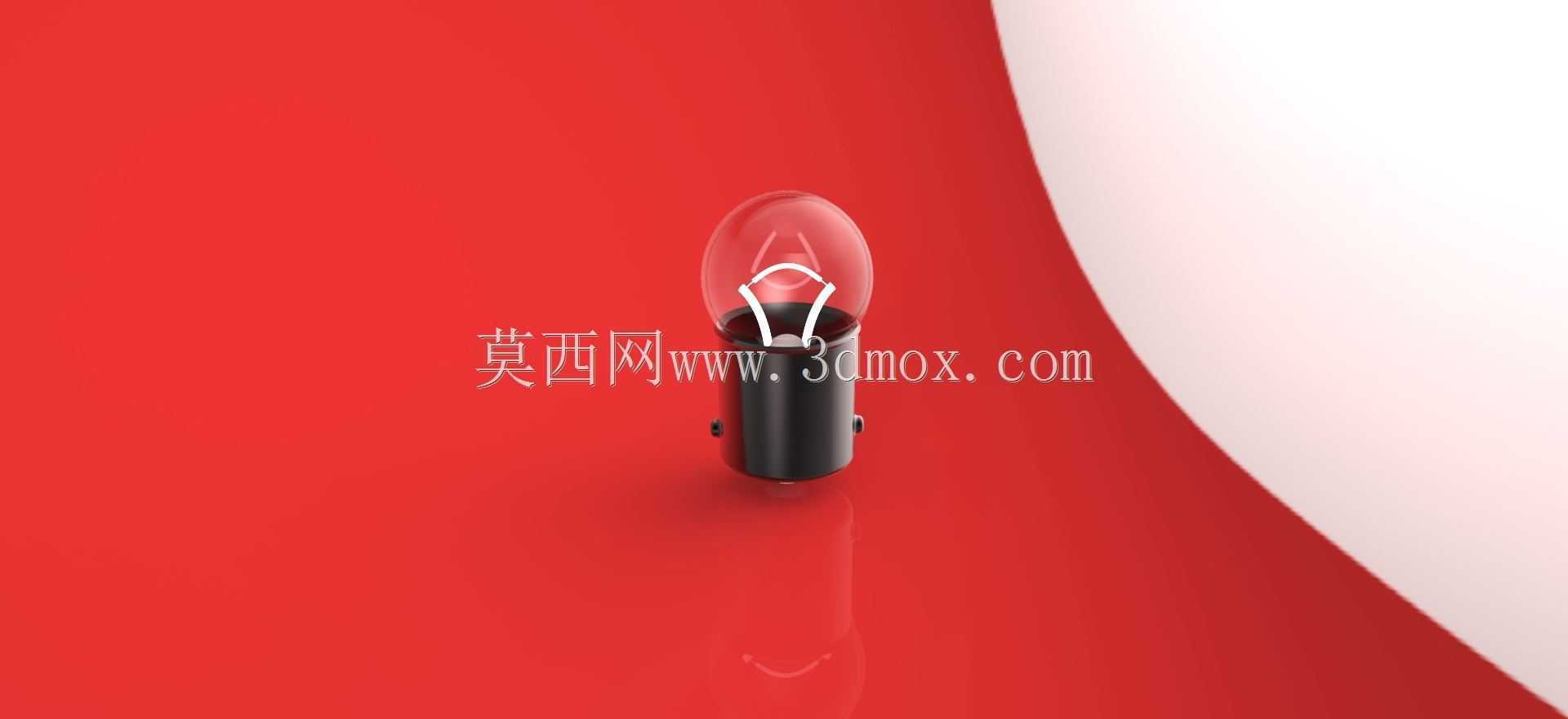

　　在商用车与乘用车的外部照明系统里，R5W规格灯泡是应用覆盖度极高的小功率信号光源，日常多用于车辆尾部示宽灯、前侧位置灯、牌照辅助照明以及车内部分辅助指示点位，这类光源的功率设定为5W，属于低负载长寿命信号类器件，和主照明的大功耗灯泡形成明确的功能区分，不会对整车供电回路造成额外负载压力。从实际装车的工况来看，这类灯泡的安装空间往往被限制在灯组内部的狭小腔体内，周边会搭配反光碗、配光镜结构，因此外形尺寸的边界控制是设计时的核心约束点，本次建模的R5W灯泡整体采用圆柱金属底座加球形玻璃泡壳的经典结构，金属底座的直径适配行业通用的BA15s卡口规格，安装时只需对准灯座卡槽推入后旋转一定角度即可完成锁止，不需要额外的紧固件，维修更换时徒手就能操作，适配市面上绝大多数同规格的车灯灯座，不需要对原有灯组结构做任何修改。

　　设计过程中首先要考虑的是泡壳与底座的连接强度，车辆行驶过程中会持续传递来自路面的振动，频率覆盖从怠速的低频抖动到高速行驶的高频振动，若玻璃泡壳与金属底座的连接结构强度不足，很容易出现泡壳松动甚至脱落的故障，因此在建模时特意还原了底座与泡壳衔接处的压合封边结构，金属底座边缘通过辊压工艺将玻璃泡壳的根部牢牢包裹，配合内部的密封胶层，既可以隔绝外界水汽灰尘进入泡壳内部氧化灯丝，也能保证振动工况下的结构可靠性。金属底座侧面预留的接触点位是供电回路的正极接触点，底座本身作为负极回路的导通结构，这种单触点卡口的设计经过数十年的装车验证，接触可靠性远高于早期的螺口结构，不会因为车辆振动出现接触不良导致的灯光闪烁问题。

　　泡壳部分采用球形轮廓设计，并非随意选择的造型，球形玻璃壳可以让内部灯丝发出的光线向更大角度范围扩散，配合灯组内部的反光碗结构，能够满足信号灯光源的配光要求，让车辆周边不同角度的道路参与者都能清晰识别灯光信号，避免出现照明暗区导致的安全隐患。灯丝的安装位置位于球形泡壳的几何中心附近，这个位置的设定是经过配光验证的，若灯丝位置偏移中心，会导致反光碗反射的光线角度出现偏差，出现局部光线过强或者过弱的问题，无法满足机动车运行安全技术条件里对信号灯的配光要求。

　　从安装边界来看，整个灯泡的总长度控制在常规灯组腔体的容纳范围内，泡壳的最大直径不会和灯组内部的反光碗、防尘罩等结构产生干涉，在做灯组整体结构设计时，直接调用该模型就可以完成安装间隙的校验，不需要反复测量实物尺寸，能大幅缩短灯组开发的周期。金属底座的卡口尺寸严格遵循行业通用标准，卡槽的宽度、深度以及触点的突出高度都和通用规格保持一致，不会出现安装时卡滞或者安装后松动的问题。在实际的三维建模过程中，对金属底座表面的防滑滚花、泡壳表面的轻微弧度、触点的凸起结构都做了还原，这些细节结构在做虚拟装配、渲染验证的时候能够更贴近真实产品的状态，方便结构工程师在设计阶段就排查装配干涉、外观匹配等问题，不需要等到开模打样阶段再发现问题返工。

　　这类小功率信号灯泡虽然结构看起来简单，但作为车辆安全相关的零部件，每一处尺寸都有对应的标准约束，从底座的配合尺寸到灯丝的位置精度，再到泡壳的透光率相关的轮廓设计，都直接影响最终的使用效果。建模时没有对结构做多余的简化，保留了所有和装配、配光相关的结构特征，不管是用于车灯总成的装配验证，还是用于维修教学的演示模型，都能满足使用需求。在做整车电气系统匹配的时候，也可以通过该模型的结构来核对灯座的选型是否正确，避免出现采购的灯泡和灯座不匹配的问题，尤其是在售后改装、车灯维修的场景下，准确的三维模型能够帮助技术人员快速判断配件的适配性，减少反复试装的时间成本。
