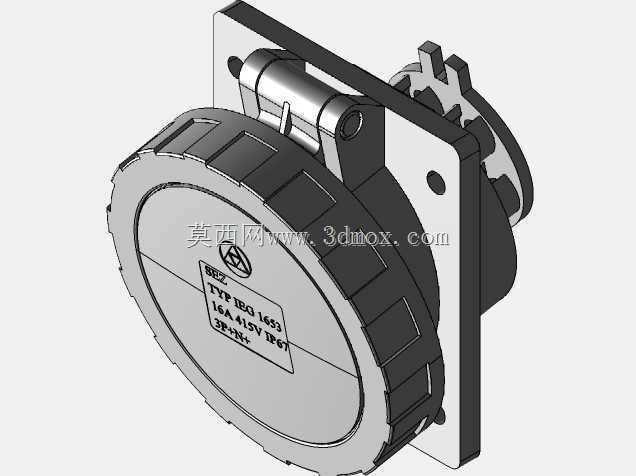

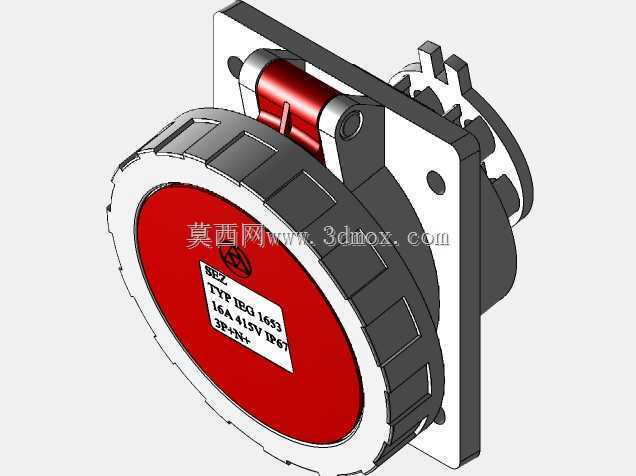

IP67防护等级16A工业插座结构设计

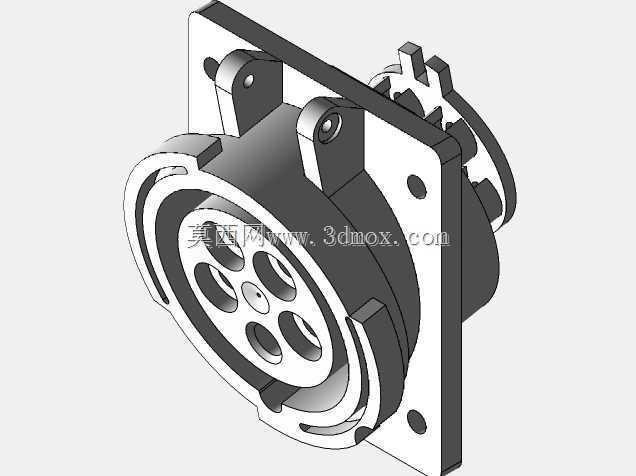

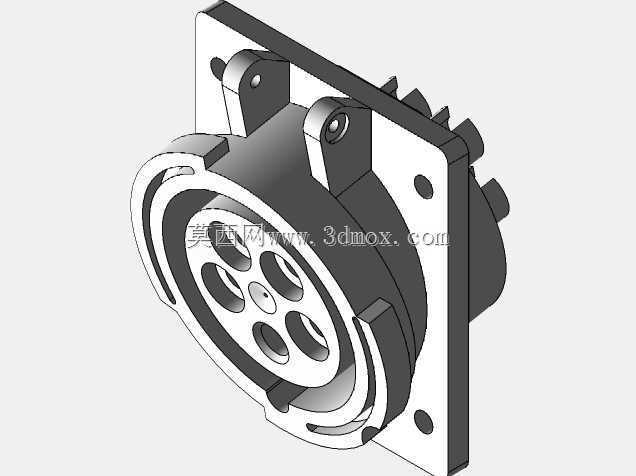

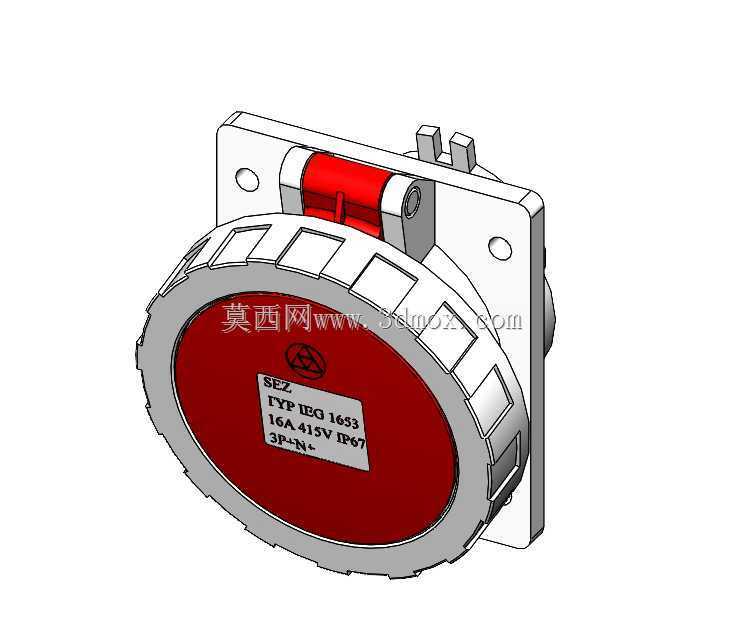

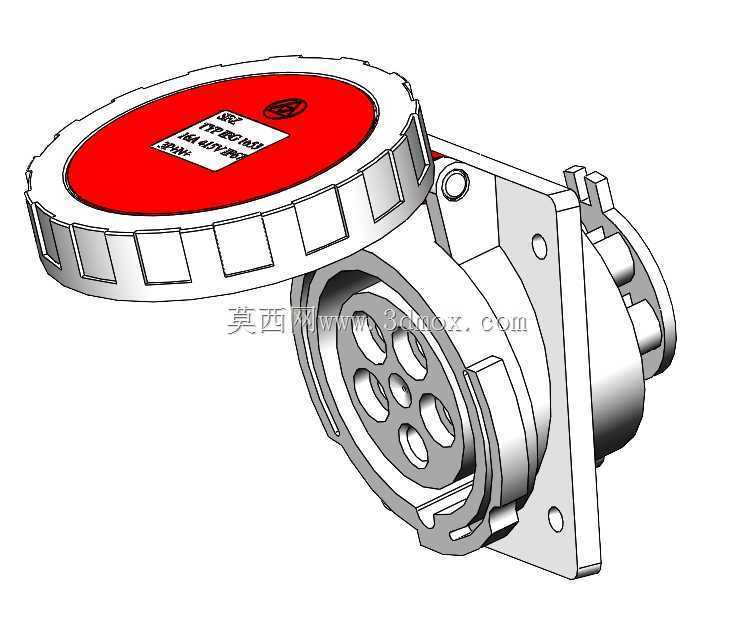

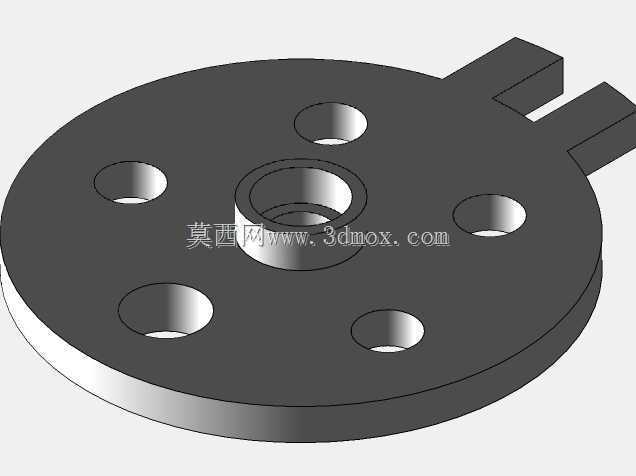

　　这款16A规格的多芯工业插座，主要面向户外作业设备、工业现场传感系统、移动供电单元等需要高防护等级的电气连接场景，在港口起重设备、户外环境监测站、矿山采掘机械的供电与信号传输回路中，这类带高防护等级的插座是保障线路连接可靠性的核心部件，能避免户外扬尘、喷淋水、临时浸泡等工况对电气连接点造成的短路、锈蚀问题。从结构设计来看，插座采用方形法兰安装形式，法兰盘上预留的两个安装孔位适配常规的面板开孔安装需求，安装时可通过螺栓直接固定在设备壳体面板上，安装边界清晰，不需要额外设计复杂的转接固定结构，能有效压缩设备面板的布局空间。插座的插合端采用多芯孔位布局，孔位按照防呆错位排布，从根源上避免插反导致的引脚接错问题，

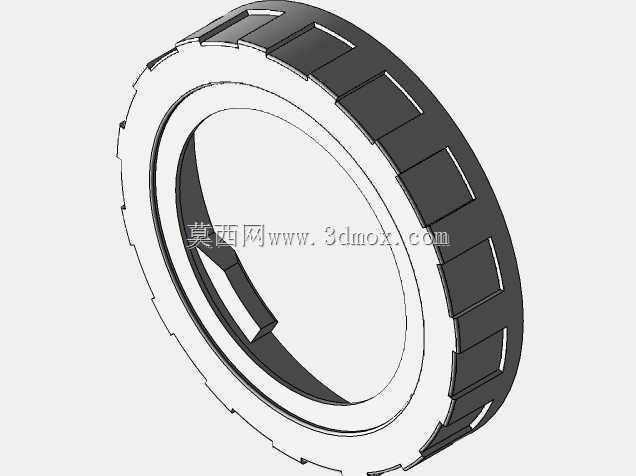

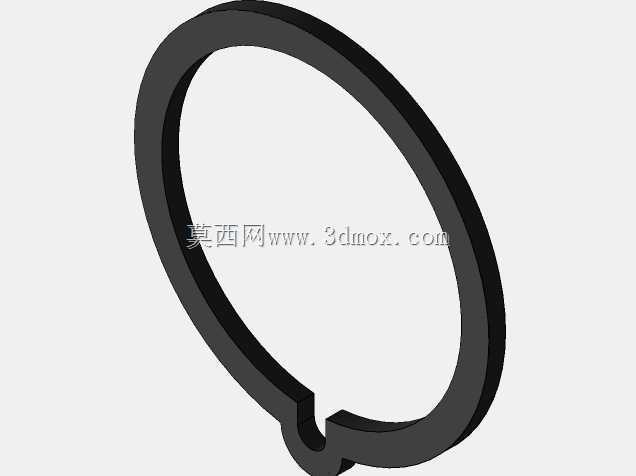

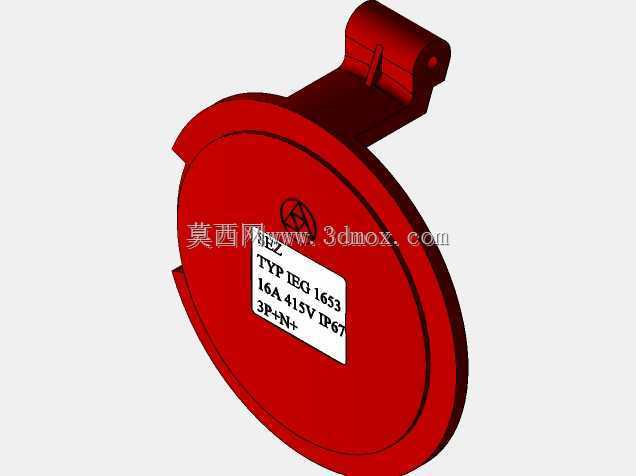

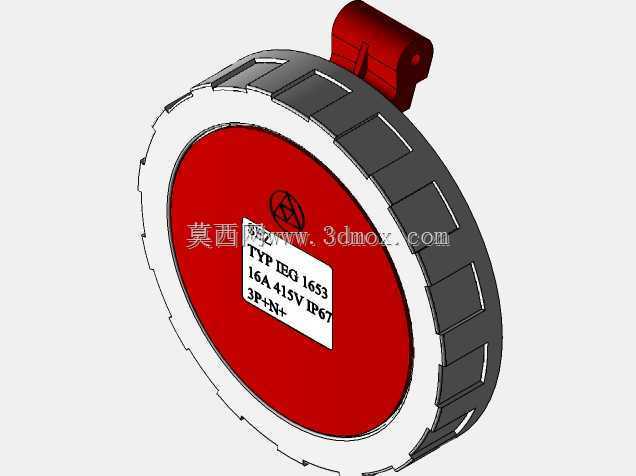

　　插合面周边设置了多层环形密封槽，配套的防护盖旋合后能挤压槽内的密封胶圈，实现IP67级的防护效果，即使短时间浸入水中也不会出现内部进水的情况。顶部的旋合防护盖边缘做了等距的防滑齿结构，操作人员佩戴劳保手套也能轻松完成旋紧、旋松操作，不需要借助额外工具，日常检修维护时的操作效率更高，防护盖表面预留的标识区域可以直接标注回路编号、额定参数，方便现场运维人员快速识别线路信息。在建模过程中，重点还原了插座各部件的配合公差，法兰盘的安装孔位间距、插合端的配合尺寸、防护盖的旋合螺纹行程都按照实际工业接插件的通用公差标准做了匹配，模型中各部件的装配关系完全还原实物的组装逻辑，壳体的加强筋位置、卡扣结构都做了细节还原，

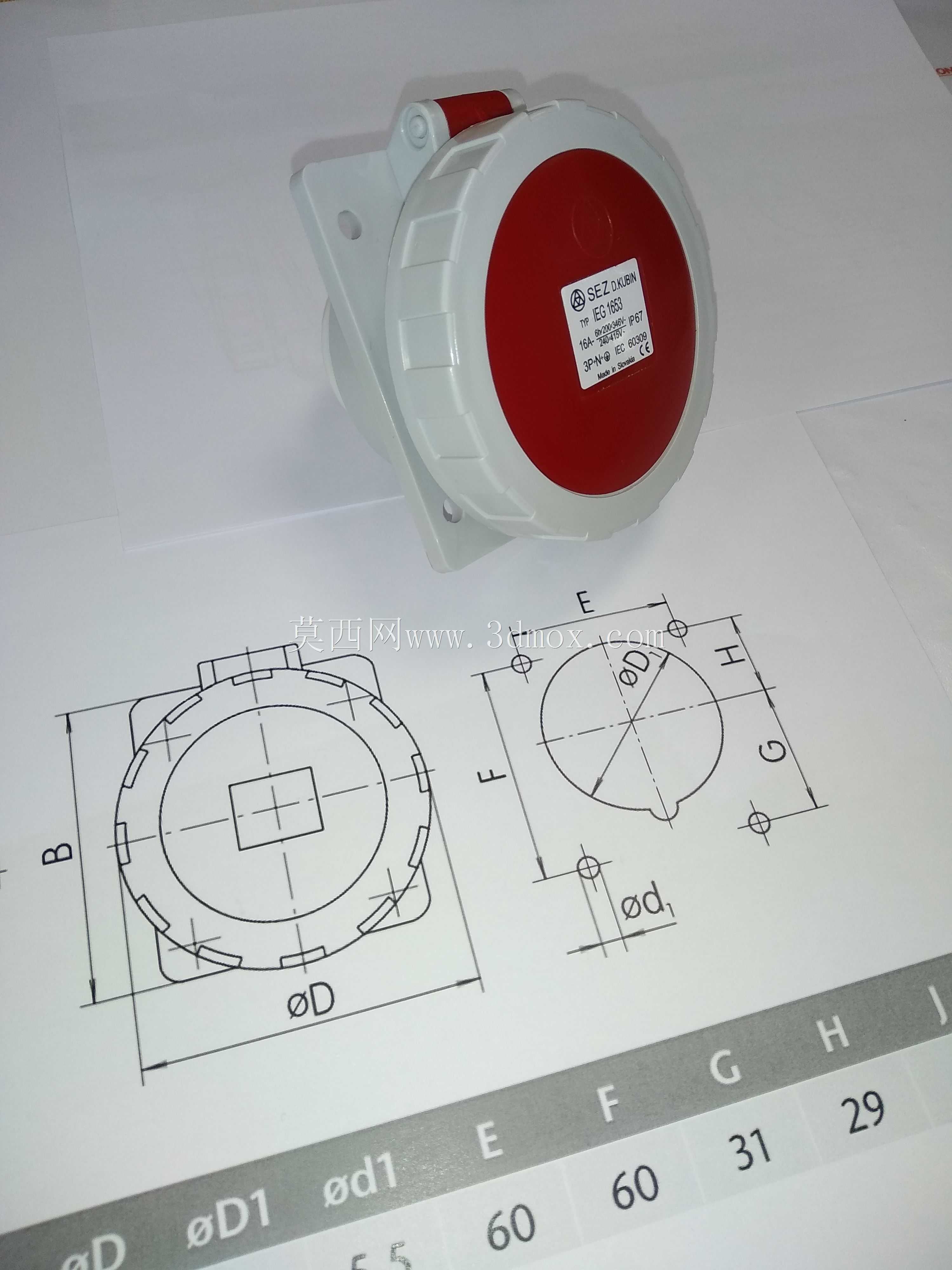

　　能直接用于设备面板的装配干涉检查，也可以作为电气布线场景的布局参考。这类插座在实际使用中，通常配套同规格的插头使用，锁紧结构采用旋合式设计，相比卡扣式连接的抗振动性能更强，在设备持续运行产生振动的工况下，不会出现连接松脱的问题，内部的导电接触件采用弹性夹持结构，能保证16A额定电流下的接触稳定性，降低接触电阻过大导致的发热风险。从外形尺寸来看，插座整体突出面板的高度控制在常规工业接插件的通用尺寸范围内，不会因为突出尺寸过大导致设备运输、安装过程中出现磕碰损坏的问题，法兰盘的边角做了圆弧过渡处理，安装时不会划伤操作人员的手部，也能避免应力集中导致的法兰盘开裂问题。在结构设计阶段，这类高防护等级插座的密封结构是设计核心，

　　除了插合面的密封圈，法兰盘与设备面板贴合的位置也预留了密封垫安装槽，安装时加装密封垫就能实现插座与设备面板之间的密封，避免水、灰尘从安装缝隙进入设备内部。防护盖与插座本体之间设置了连接挂绳的固定孔，能避免防护盖取下后出现遗失的问题，适合户外无人值守设备的长期使用场景，减少后期运维的配件更换成本。
