多层阶梯式47mm线孔橡胶密封盖

　　在工业设备的柜体、传感器安装基座、电气接线盒的布线环节，过线部位的密封与防护一直是结构设计中容易被忽略却直接影响设备防护等级的细节。这款阶梯式橡胶盖，核心适配直径47mm的安装开孔，采用多层同心阶梯的结构设计，区别于传统单一直径的橡胶护线盖，能够兼容多种不同线径的线缆穿过需求，无需针对不同线径单独开模制作对应规格的护盖，大幅减少了装配现场的配件种类储备压力。

　　从实际使用场景来看，这类橡胶护盖常应用在户外传感器的接线端防护、仪表壳体的出线口密封、小型电控箱的线缆过孔位置，一方面能够填充线缆与安装孔之间的间隙，阻挡粉尘、水汽从过线位置进入设备内部，避免内部电路、传感元件因积尘受潮出现性能漂移或者短路故障；另一方面，橡胶材质的柔性特质能够包覆在线缆外层，避免金属开孔的锐边直接割伤线缆绝缘层，降低长期使用过程中线缆破损漏电的风险。

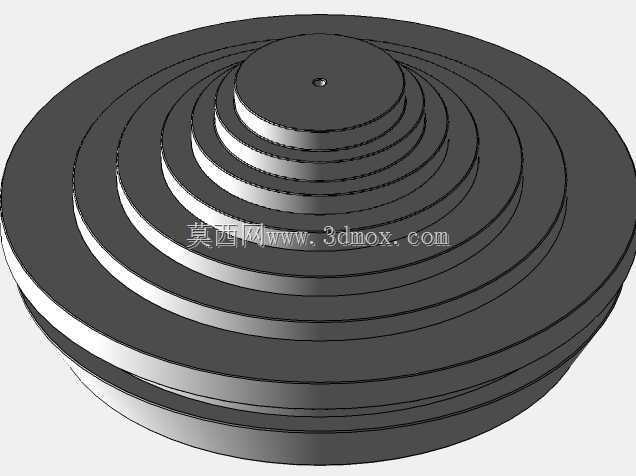

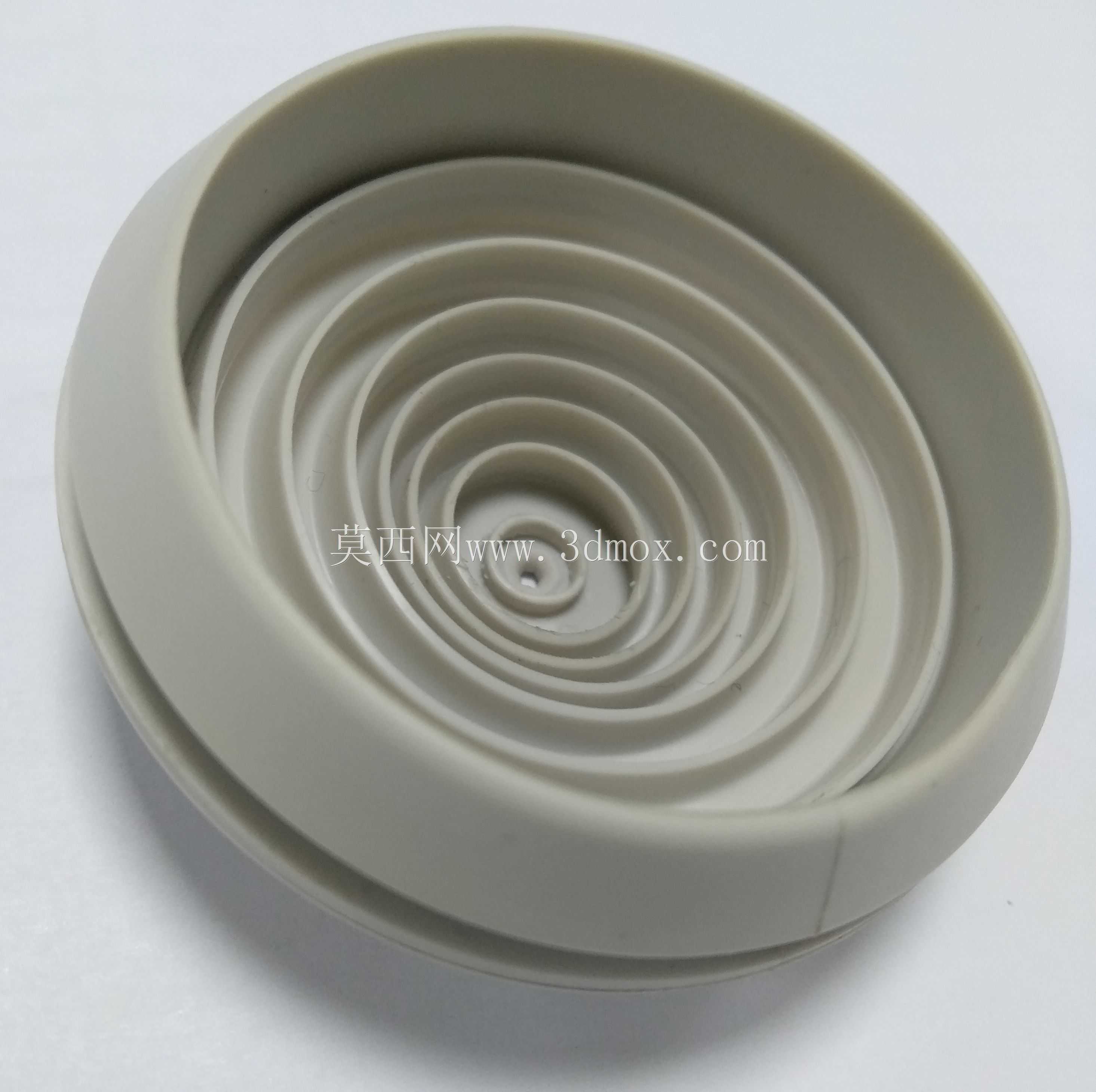

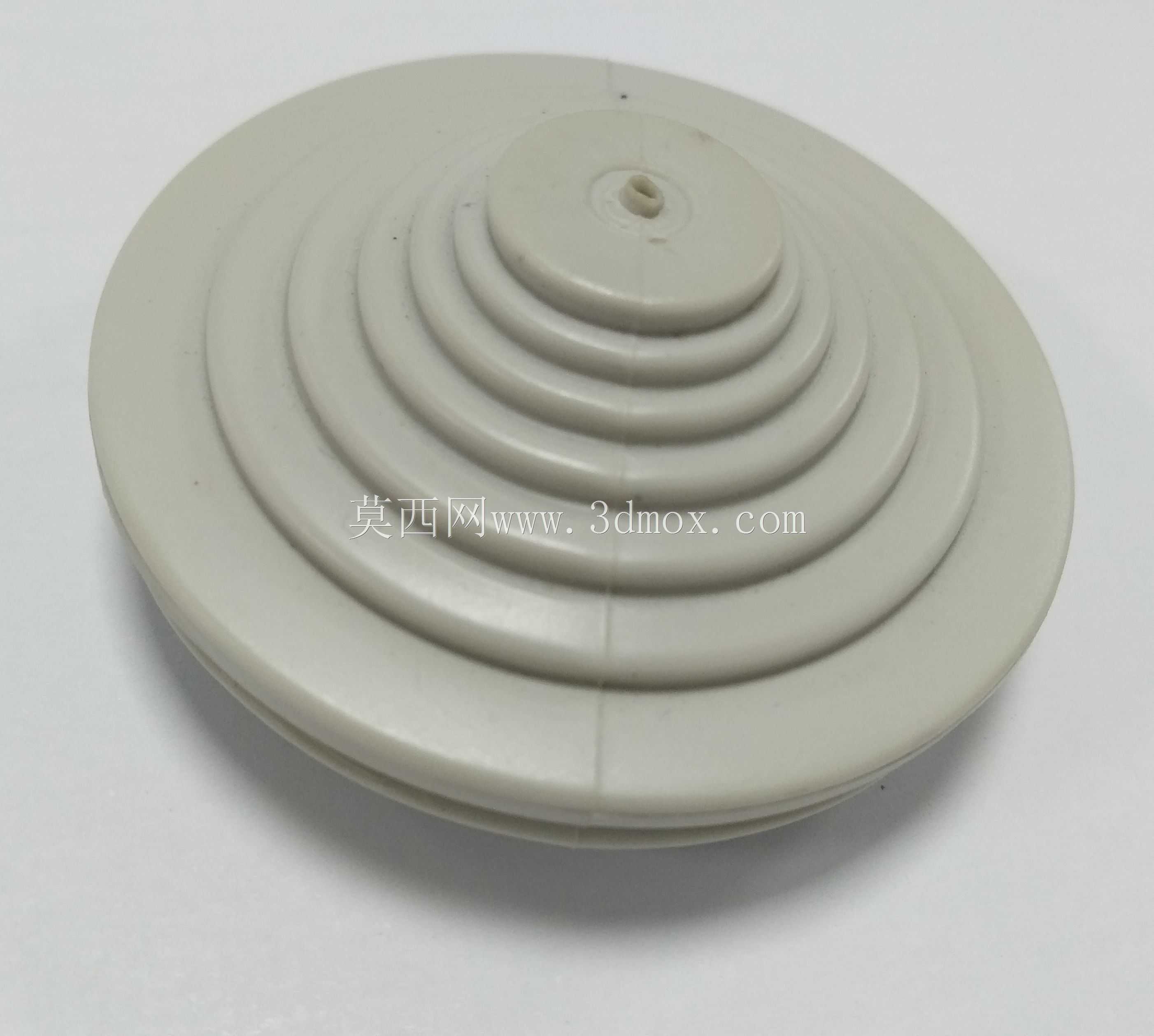

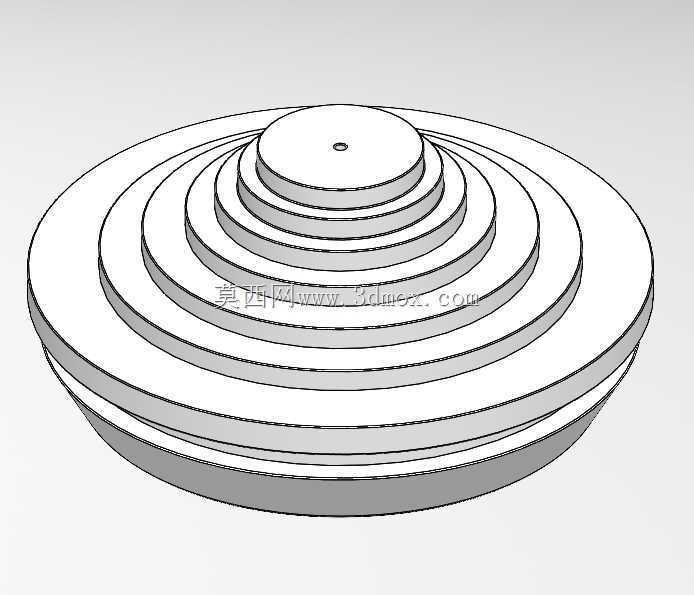

　　设计层面上，多层同心阶梯的每一层都做了等直径差的环形凸台结构，最顶层中心预留了穿线小孔，使用时可以根据实际穿过的线缆外径，选择对应直径的阶梯层，将多余的阶梯部分裁切去除，无需额外加工就能匹配从细信号线到较粗动力线的不同过线需求。整体采用锥形叠层的轮廓，底部带有一圈加宽的密封唇边，安装时从开孔外侧压入后，底部唇边能够完全贴合在安装面的外侧，配合橡胶本身的压缩形变，能够在开孔位置形成可靠的面密封，即使在有喷淋、多粉尘的工业现场，也能稳定维持IP65左右的防护等级。

　　从安装边界来看，该橡胶盖的最大外径适配47mm的圆形安装开孔，整体高度根据阶梯层数做了梯度设计，压入安装孔后，最外层阶梯与安装孔内壁形成过盈配合，不需要额外涂胶或者加装固定压圈，依靠橡胶的弹性张力就能实现自固定，装配时只需要将对应尺寸的阶梯层裁切到适配线缆直径，对准开孔按压到位即可完成安装，拆卸维护时也可以直接抠出，不会在安装孔位置残留胶渍，方便后期线缆更换或者维护检修。

　　结构建模过程中，每一层阶梯的过渡位置都做了小圆角处理，避免应力集中导致橡胶件反复弯折后出现开裂，同时圆角过渡也能减少线缆穿入时的摩擦阻力，穿线时不会刮伤线缆外皮。中心穿线孔的初始直径做了小尺寸预留，当需要穿过更粗的线缆时，橡胶的弹性扩张量能够覆盖一定的线径公差，即使线缆直径比初始孔位大2-3mm，也能依靠橡胶的回弹力紧紧包覆在线缆外壁，保证密封效果不会出现间隙。

　　不同于硬质塑料的护线盖，这款橡胶盖的材质选用耐老化的丁腈橡胶配方，能够在-20℃到80℃的温度区间内保持弹性，不会因为低温变硬脆裂，也不会因为长期高温出现软化变形，适配绝大多数工业现场的环境温度要求。在传感器安装场景中，这类护盖还能起到一定的缓冲作用，当线缆受到外力拉扯时，橡胶盖的形变能够吸收部分拉扯力，避免线缆直接拉扯到内部的接线端子，降低接线松脱的概率。

　　实际选型过程中，需要确认安装面板的开孔公差控制在±0.2mm以内，过大的开孔会导致橡胶盖的过盈量不足，容易出现脱落或者密封失效的问题，过小的开孔则会导致装配难度增加，压入过程中可能出现橡胶盖褶皱影响密封效果。同时面板的厚度适配范围在1-3mm之间，底部唇边的宽度能够覆盖面板外侧的开孔边缘，即使面板表面存在轻微的不平整，橡胶的压缩量也能填补微小的平面度误差，保证密封的连续性。
