DIN571标准六角头木螺钉结构设计

　　在木结构连接、户外木构搭建、家具组装、木质机电安装基座固定这类场景里，六角头木螺钉是非常常用的一类紧固件，和普通机螺钉不同，它的螺纹是专门针对木质基材设计的大螺距深牙型，拧入木材时可以通过挤压木纤维形成紧密的啮合，不需要预先攻丝，在多数软木、中密度纤维板、实木构件的连接场景里，甚至可以只打比杆径小2-3mm的引导孔就直接拧入，安装效率比传统螺栓加螺母的组合高很多。这款DIN571标准的六角头木螺钉，头部采用标准外六角结构，对应的扳拧尺寸符合通用六角套筒、开口扳手的配套规格，施工时可以施加更大的拧紧扭矩，不会像沉头十字木螺钉那样容易出现拧花槽口的问题，尤其适合需要较高预紧力的承重木构连接，比如户外木栈道的龙骨固定、木屋的梁柱节点连接、

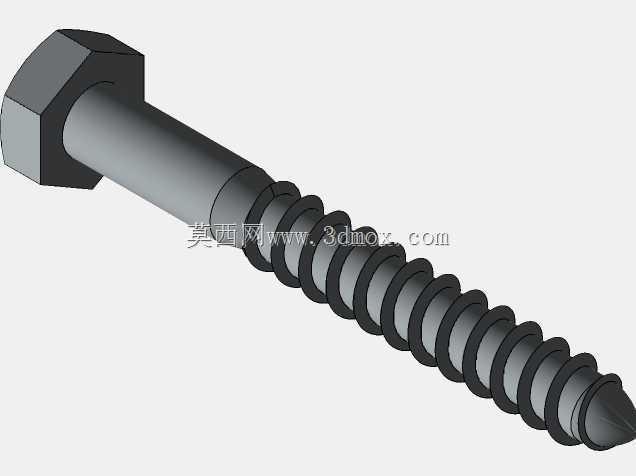

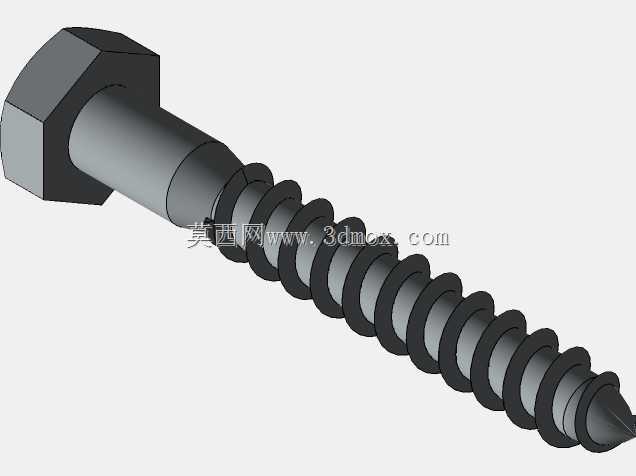

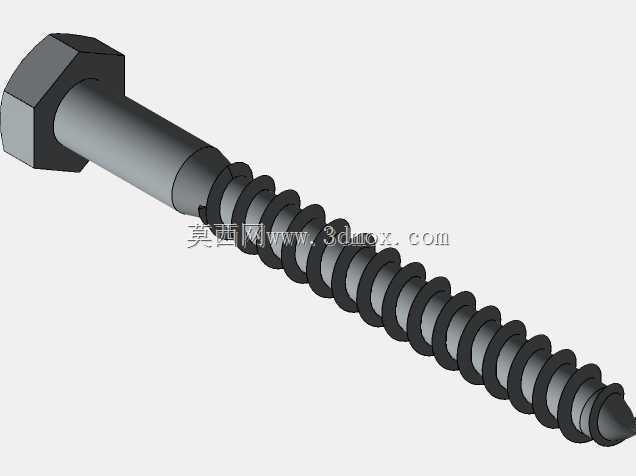

　　重型木质设备机架的拼接这类对连接强度要求高的场景。从结构设计上看，这款螺钉的杆部做了分段设计，靠近头部的位置有一段无螺纹的光杆段，这个设计在实际安装时非常实用：当螺钉穿过上层被连接件之后，光杆段可以顺畅穿过上层构件的通孔，让两个被连接面在螺钉拧紧时可以完全贴合，不会因为螺纹卡在两层构件之间导致连接面出现缝隙，这一点在做木质框架的直角拼接时优势尤其明显，能有效避免框架组装后出现松动、错位的问题。螺纹部分采用的是不对称牙型设计，牙侧角靠近钉尖的一侧更平缓，拧入时可以减少木材纤维的切断量，让更多木纤维嵌在牙隙之间，提升抗拔力；靠近钉头的一侧牙侧角更陡，拧紧后可以更好地承受反向的拉力，在长期受振动、温湿度变化导致木材胀缩的工况下，

　　也不容易出现松脱。钉尖部分采用的是冷镦成型的尖锐尾端，不需要预先钻深孔就可以顺利扎入木材，减少施工时的定位偏移，在批量安装作业时能大幅降低对位的难度。从安装边界来看，这款螺钉的六角头厚度、对边宽度都严格遵循DIN标准的尺寸公差，配套的扳手空间只需要预留出对应套筒的回转半径即可，不需要额外加工沉头坑，对于表面不需要做沉头隐藏的户外结构、工业木基座来说，安装时的加工量更小；螺纹大径、光杆直径的公差控制在标准范围内，设计配套的安装孔时，上层连接件的通孔直径可以比光杆直径大0.5-1mm，下层木质基材的引导孔直径在软木上取螺纹大径的70%、硬木上取90%即可，既可以保证拧入顺畅，又能获得足够的握钉力。在实际选型应用中，

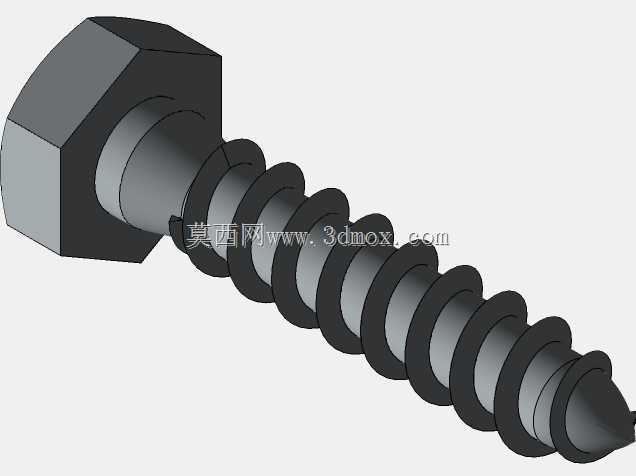

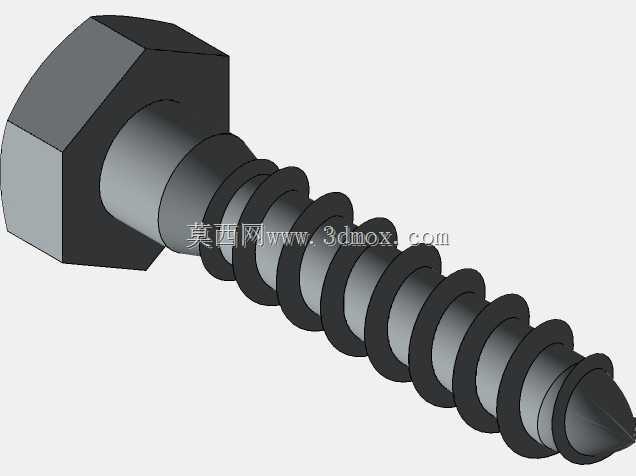

　　这类六角木螺钉常被用来固定木结构上的金属支架、机电设备的木质安装底座、户外木质护栏的连接件，相比普通圆头木螺钉，它的头部承压面积更大，拧紧时不会把木材表面压出凹陷，即使在长期承重的情况下，头部也不容易嵌入木材导致预紧力下降。设计这款三维模型的时候，特意还原了螺纹的收尾过渡段，也就是光杆和螺纹衔接位置的不完整牙型，这个细节在实际生产中是冷镦工艺自然形成的，很多建模者容易忽略这个部分，导致模型和实际生产的零件存在差异，在做装配模拟的时候容易出现干涉；同时六角头的棱角做了符合实际冷镦零件的微小倒角，没有做尖锐的直角处理，更贴近真实量产零件的外观特征。在做木结构装配的干涉检查时，这个模型可以直接导入装配体，模拟螺钉拧入后的实际空间占用，尤其是头部的六角尺寸，可以用来校验安装时扳手的操作空间是否足够，避免在设计阶段就出现工具无法伸入拧紧的问题。另外，这款螺钉的螺纹长度是按照标准里的长螺纹规格设计的，适合连接总厚度较大的木构件，当被连接件总厚度在螺纹长度范围内时，都可以保证足够的啮合牙数，连接的抗剪、抗拔性能都能满足常规木结构的设计要求，在做户外木构、家具、木质工装的设计时，直接调用这个模型就可以快速完成紧固件的装配，不需要从头绘制螺纹、六角头等结构，能大幅提升结构设计的效率。
