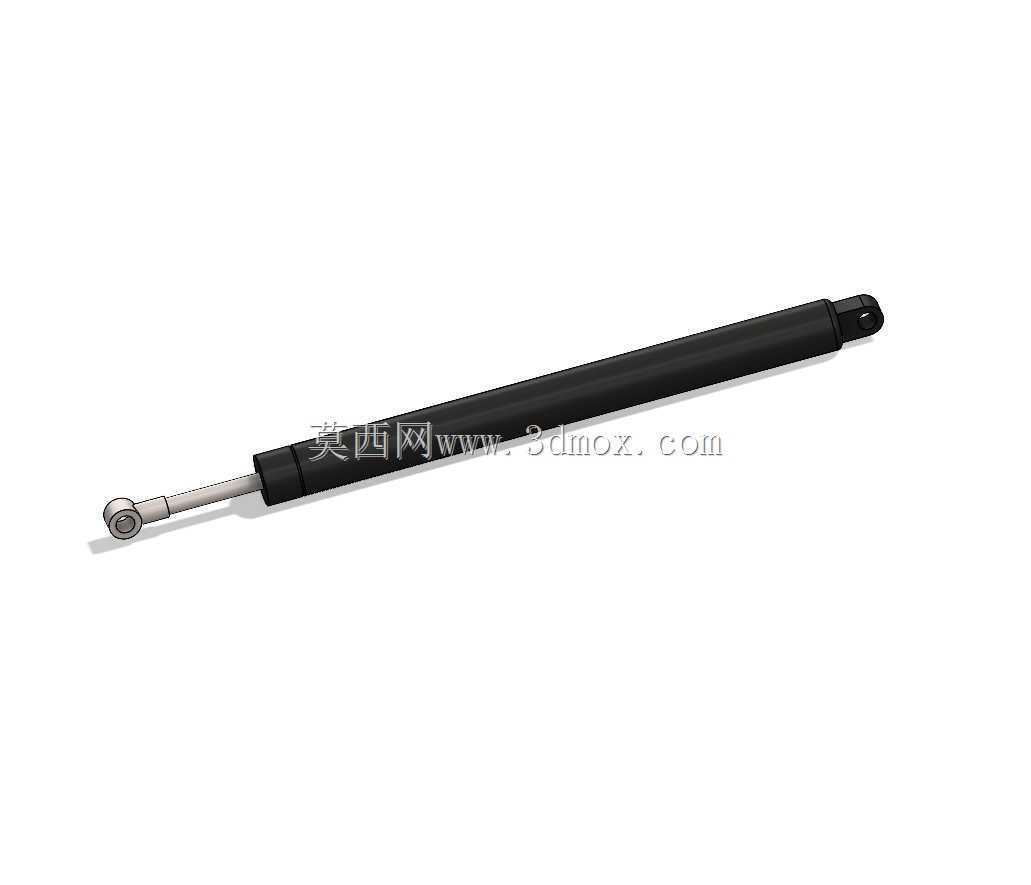

海福乐家具柜门气压支撑结构

　　日常做家具结构设计时，这类气压支撑件是上翻门、吊柜翻板结构里最常用的标准件之一，很多设计师在做柜体方案时，往往只关注支撑的标称承重，忽略安装边界带来的力臂变化，最后装完出现门体下垂、开启卡滞、关闭时砸落的问题，这个支撑的三维结构刚好能把所有安装配合细节还原清楚，不用再对着二维样册猜配合尺寸。先从实际应用场景说，这类支撑除了常见的厨房吊柜上翻门，还能用在榻榻米上翻盖板、设备箱检修门、房车吊柜翻门、展示柜上开玻璃门这些场景，不同场景下对支撑的伸展长度、压缩长度、额定支撑力的要求完全不同，比如榻榻米盖板因为经常要站人或者放重物，支撑需要带自锁结构，而吊柜上翻门只需要在全开位置保持稳定，关闭时带缓冲不夹手就行。从功能特性上看，

　　这款支撑属于压缩式气弹簧，内部充有高压氮气，活塞杆伸出时依靠内部气压提供支撑力，杆身表面做了发黑防锈处理，两端的连接头是球铰结构，能补偿安装时的角度偏差，不会因为安装面的平面度误差导致杆身别劲，很多便宜的支撑用的是固定连接头，安装时稍微有点角度偏差，活塞杆就会偏磨，用不了几个月就会漏气失效。做结构设计的时候，首先要确定的是安装点位，支撑的缸体端一般装在柜体侧板内侧，活塞杆端装在门体内侧，两个安装点的相对位置直接决定了门体开启角度、开启过程的力值变化，还有全开位置的锁定稳定性，很多新手设计师会把支撑装得太靠近门铰，导致开启时需要的初始力特别大，开门费劲，装得太靠外的话，支撑伸展到最大长度时门体开启角度不够，拿取柜内物品时容易碰头。

　　从外形尺寸和安装边界来看，这款支撑完全伸展时的总长度要匹配门体的开启行程，压缩后的长度要保证门体完全关闭时，支撑不会和柜内的层板、铰链、拉篮这些部件干涉，两端球铰的安装孔位要预留足够的螺丝安装空间，不能让螺丝头蹭到支撑的运动部件，另外还要考虑门体的材质，如果是玻璃门这类比较重的门，单根支撑的力值不够的话，要在门体两侧对称装两根，保证受力均匀，不会出现门体扭曲变形的情况。设计建模的时候，要特别注意活塞杆和缸体的配合间隙，这个间隙既不能太大导致支撑晃动，也不能太小导致活塞杆伸缩卡滞，两端球铰的转动角度范围要做足，保证门体从全关到全开的整个行程里，球铰都能自由转动，不会出现别死的情况，另外杆身的表面纹理、两端的安装孔细节都要还原准确，

　　不然做装配干涉检查的时候，很容易漏掉实际安装时会出现的干涉问题。实际选型的时候，不能只看支撑的标称力值，还要结合门体的重量、重心位置、安装点的力臂长度计算实际需要的支撑力，比如同样是1米宽的上翻门，用密度板做的门和用铝合金玻璃做的门重量差很多，需要的支撑力也完全不一样，力值选大了关门的时候要费很大劲才能拉下来，力值选小了门开到一半会自己往下掉，根本撑不住。另外还要考虑使用环境，如果是用在浴室柜这类潮湿环境里，支撑的活塞杆要选不锈钢材质的，缸体表面的防锈处理也要更好，不然用久了会生锈漏油，如果是用在户外设备箱上，还要考虑高低温环境对内部气压的影响，低温下内部气压降低支撑力会变小，高温下气压升高支撑力会变大，选型的时候要留足够的余量。很多人安装的时候会忽略支撑的安装方向，这类压缩气弹簧要保证活塞杆朝下安装，也就是缸体在上方、活塞杆在下方，这样能让内部的润滑油始终包裹在活塞杆密封圈位置，延长使用寿命，如果装反了，密封圈长期得不到润滑，很快就会漏气失效。做三维装配的时候，还要模拟门体整个开启关闭的行程，检查支撑在每个角度下有没有和柜体、门体、其他五金件干涉，尤其是在门体接近全关的位置，支撑的压缩量是不是在允许范围内，不能让支撑完全顶死，不然关门的时候会把支撑顶坏，或者把门体顶变形。
