195/65R15规格钢制拖车轮结构设计

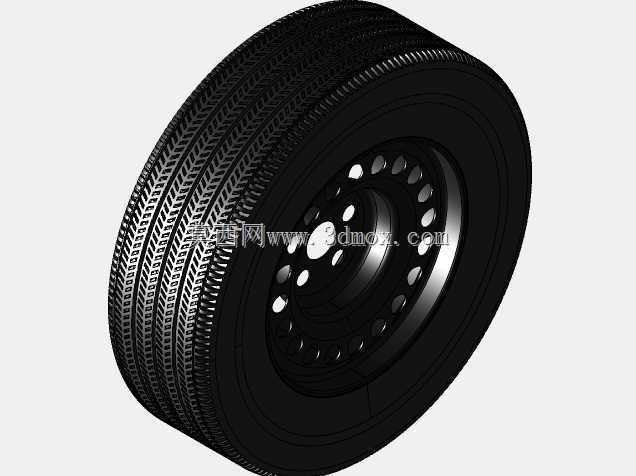

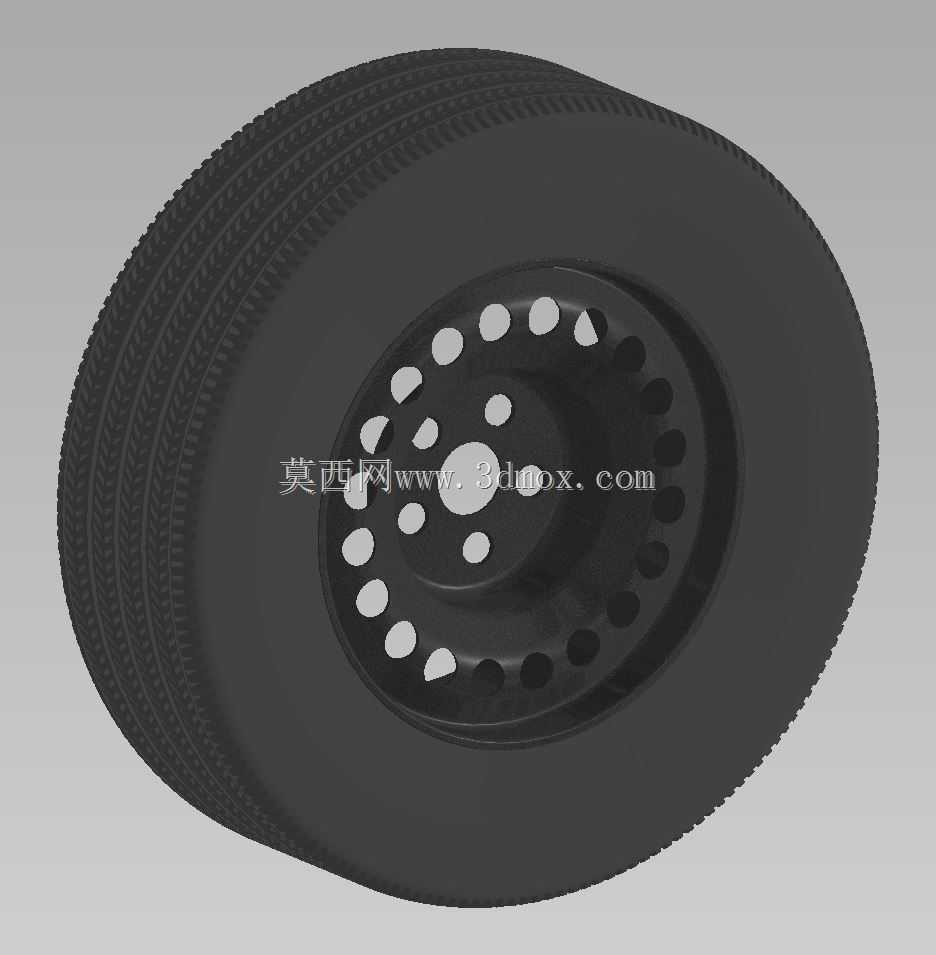

　　拖车轮作为挂车、小型拖挂设备、厂区转运拖车的核心行走承载部件，其结构可靠性直接决定拖挂运输过程的行驶安全与负载稳定性，这类轮组常被应用在轻型货运拖挂、露营拖挂房车、厂区物料转运平板车、农用小型拖挂机具等场景中，承担整车载荷传递、路面冲击缓冲、行驶方向随动转向的核心功能。本次设计的拖车轮匹配195/65R15规格充气轮胎，轮辋采用钢制冲压焊接结构，相比同尺寸铝合金轮辋具备更高的抗冲击韧性，在非铺装路面行驶、遇到路面硬物冲击时不易出现辐条开裂、轮辋崩边的失效问题，更适配拖车轮组常面对的复杂非铺装作业场景。轮辐采用多孔式结构设计，沿轮辐周向均匀布置大小组合的镂空孔，大尺寸异形孔主要承担轮组行驶过程中的制动散热功能，

　　避免长时间制动后热量堆积导致轮胎橡胶加速老化、制动效能衰减，小尺寸圆孔则用于平衡轮辐冲压成型后的应力分布，减少焊接组装后的结构变形量，同时兼顾轮组动平衡校准的配重安装需求。轮组安装孔位采用5x112的孔距规格，这一孔距参数适配多数轻型拖挂桥的轮毂安装法兰，安装面设计有贴合定位台阶，装配时可快速完成轮组与桥体法兰的同轴定位，避免安装偏心导致的行驶抖动、轮胎偏磨问题。设计过程中优先考虑参数化调整需求，轮胎断面宽度、扁平比、轮辋直径、安装孔距等核心参数可通过表格驱动快速修改，无需重新绘制基础草图即可适配不同负载等级、不同安装规格的拖车轮组衍生设计，大幅缩短同系列轮组的改型设计周期。从安装边界来看，轮组装配后总宽度由轮胎断面宽度决定，

　　匹配195mm宽度轮胎时，轮组单侧突出桥体安装面的尺寸需控制在轮辋偏距设定范围内，避免轮组与拖挂车架的悬挂部件、挡泥板结构发生运动干涉；轮辋与轮胎的配合部位严格遵循乘用车轮辋轮廓标准，胎圈座角度、轮缘高度均符合对应规格轮胎的装配要求，可保证轮胎充气后与轮辋紧密贴合，高速行驶时不会出现胎圈脱开、慢漏气的问题。在实际使用场景中，这类钢制拖车轮的额定负载需匹配轮胎的负载指数，轮辐板材厚度经过冲压成型后的强度校核，在额定负载下轮辐的最大变形量控制在安全阈值内，即使经过坑洼路面的瞬时冲击载荷，也不会出现轮辐塑性变形的问题。轮辋的焊接部位采用满焊工艺处理，焊缝经过打磨平滑处理，避免应力集中导致的焊缝开裂，同时轮辋整体做电泳防锈处理，

　　可适应雨天行驶、泥泞路段作业的防锈需求，延长轮组的户外使用寿命。设计时还考虑了轮胎拆装的便利性，轮辋的胎圈座位置设计有标准的拆装凹槽，维修更换轮胎时可使用普通扒胎设备完成操作，无需专用特殊工装，降低后期运维的工具成本。对于拖挂设备的设计人员来说，该轮组模型可直接导入拖挂车的总装配体中，用于校核轮组与车架、悬挂、制动系统的装配间隙，模拟轮组跳动过程中的运动包络，提前排查设计阶段的干涉问题，减少物理样机试制阶段的修改次数。
