汽车H1型卤素车灯灯泡结构设计

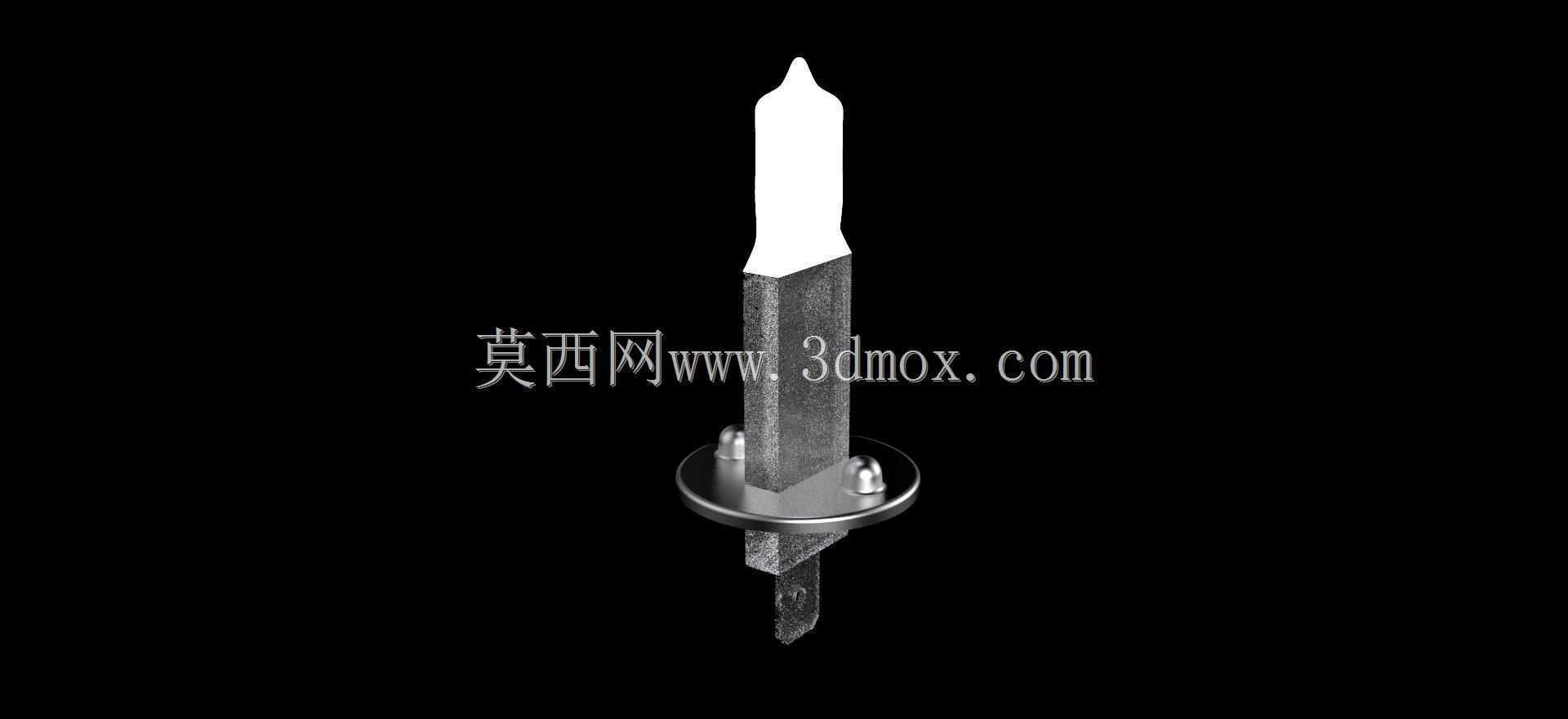

　　在汽车照明系统的零部件选型与结构匹配工作中，H1规格车灯灯泡是应用范围极广的单灯丝卤素光源部件，这套三维结构完整还原了量产H1灯泡的全部装配细节，可直接用于前照灯总成的装配干涉校验、灯腔热分布仿真以及灯具维修替换的结构参考。从实际装车场景来看，H1灯泡多用于车辆的远光照明单元，部分车型也会将其作为前雾灯的光源使用，其单灯丝的结构特性决定了它不需要兼顾远近光切换的遮光结构，相比双灯丝的H4灯泡，光型输出的一致性更易控制，在对远光照射距离、聚光效果有明确要求的车型配置中，H1灯泡的装配占比长期处于较高水平。

　　从产品功能特性来看，这套模型完整还原了H1灯泡的核心功能结构：顶端的泡壳部分采用耐高温石英玻璃材质的结构形态，内部预留了灯丝装配的腔体空间，建模时还原了泡壳的收腰造型，这一结构并非单纯的外观设计，而是为了在灯丝通电发热时，让泡壳表面的热流形成稳定的对流路径，避免局部积热导致泡壳过早老化；中间的金属灯座部分采用镀锌钢板冲压成型的结构，圆盘状的定位法兰是整个灯泡安装的核心基准，法兰上预留的三个对称凸点，对应灯座内的定位卡槽，安装时只需将灯泡插入灯座旋转一定角度即可完成卡接固定，不需要额外的紧固件，能大幅降低生产线的装配工时，同时法兰盘的厚度、凸点的凸起高度都严格匹配行业通用的安装公差要求，确保替换件能适配绝大多数符合H1规格的灯座接口。

　　设计思路上，这套模型完全遵循量产H1灯泡的工程逻辑：底部的插片式接线端子采用偏心布局，两个插片的宽度、间距都做了精准还原，这种偏心设计本质是防呆结构，能从根源上避免安装时正负极接反的问题，哪怕是没有经验的维修人员，也能在不对位的情况下无法将灯泡插入灯座，杜绝接反导致的电路故障；泡壳与金属灯座的衔接部分做了压合封边的结构还原，这一位置是灯泡密封的核心节点，量产时会通过专用压装设备将金属灯座的收口边紧紧压在泡壳的根部，同时填充耐高温密封胶，确保泡壳内部的卤素气体不会泄漏，这部分的建模细节直接关系到后续做灯腔防水仿真时的边界准确性，如果忽略了压合边的台阶结构，仿真时的密封面判定就会出现偏差。

　　从外形尺寸与安装边界来看，这套模型严格遵循H1灯泡的行业通用尺寸规范：整体长度控制在常规装车允许的范围内，泡壳的最大直径、定位法兰的外径、插片的伸出长度都和量产件保持一致，在做前照灯总成的装配设计时，可以直接将这个模型导入灯腔装配体，校验泡壳与反光碗的相对位置是否符合光学设计要求——灯丝必须处于反光碗的焦点位置，才能让反射后的光线形成符合法规要求的平行光型，如果灯泡的轴向尺寸出现偏差，灯丝偏移焦点，就会导致光型发散、照射距离不足，甚至出现眩光影响对向车辆行驶。另外模型还原了灯座法兰盘下方的插片根部结构，这部分的尺寸直接决定了灯泡插入灯座后，尾部接线插头的预留空间是否足够，很多灯具设计时容易忽略灯泡尾部的安装边界，导致装配后插头与灯座后盖发生干涉，无法完成后盖的密封安装，这套精准的三维模型能在设计阶段就规避这类干涉问题，减少后续开模后的改模成本。

　　在日常的灯具维修与改装场景中，这套模型也能作为结构参考，帮助技术人员判断不同品牌H1灯泡的替换兼容性，比如部分升级型卤素灯泡会在泡壳底部增加遮光涂层，用来减少不必要的杂散光，通过模型对比就能快速判断涂层位置是否会和原车反光碗的结构产生干涉，避免装车后出现光型缺损的问题。同时在做车灯的热仿真分析时，模型上还原的金属灯座散热结构也能提供准确的热传导路径参考，金属灯座不仅起到固定定位的作用，还承担着将灯丝产生的热量传导到灯座壳体、辅助散热的功能，法兰盘与灯座的接触面积、金属件的壁厚都会直接影响散热效率，精准的建模能让热仿真的结果更贴近实际装车后的工作温度，避免因为散热设计不足导致灯泡寿命缩短。
