Phaetus BMS 3D打印机热端散热组件

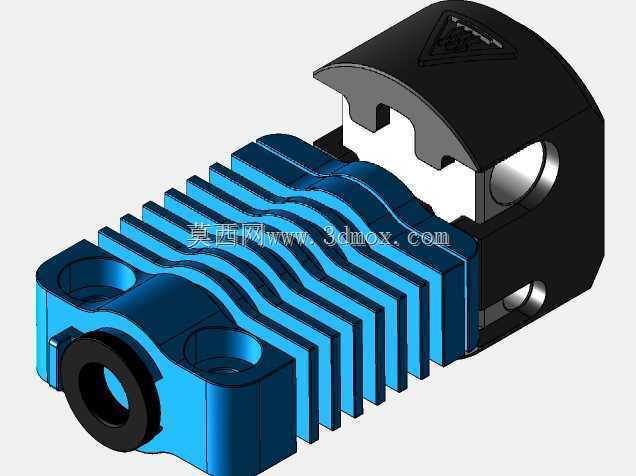

　　在FDM熔融沉积成型3D打印设备的核心功能部件中，热端组件直接决定了耗材熔融的稳定性、连续打印时长上限以及最终成型件的精度表现，本次拆解呈现的BMS热端散热结构，是面向高速打印场景优化的一体化热端方案，核心解决大流量挤出下的热量逆向传导问题。从实际装机适配场景来看，该组件可兼容多数采用近端挤出结构的桌面级、工业级FDM设备，无需对原有X轴滑台安装位做大规模改造，即可替换传统分体式热端结构，适配PLA、ABS、PETG、TPU等多种常用打印耗材，尤其在打印大尺寸填充结构、高速外壁轮廓时，能有效避免耗材在喉管位置提前软化引发的堵头、断料故障。从功能设计逻辑来看，该组件采用分体式冷热端隔离结构，蓝色阳极氧化的鳍片散热段承担冷端散热功能，

　　鳍片采用波浪形非等距排布设计，相比传统直鳍片结构，在相同轴向长度下增加了17%左右的有效散热面积，同时波浪形流道能引导散热风扇吹出的气流在鳍片间隙内形成紊流，减少气流直吹带来的风噪，也避免了直鳍片结构边缘易出现的散热死角。鳍片基座上预留的两个沉头安装孔，可直接通过M3螺丝固定在挤出头安装支架上，安装孔位公差控制在±0.05mm范围内，能保证喉管与挤出机进料通道的同轴度，减少耗材进料过程中的阻力波动。组件上部的黑色隔热罩采用耐高温工程塑料注塑成型，罩体内部的空腔结构刚好包覆喉管上部与散热段的衔接位置，一方面可以阻挡打印腔体内的热辐射直接传递到冷端散热段，减少散热负载，另一方面也能避免打印过程中溢出的耗材碎屑、粉尘落入鳍片间隙，

　　长期使用后不会因为积尘导致散热效率下降。黑色端体部分集成了加热块与喷嘴安装位，侧部预留的两个圆孔分别用于安装加热棒与测温热敏电阻，孔位与加热棒的配合间隙控制在0.1mm以内，能保证热量快速均匀传递到喷嘴位置，减少加热过程中的温度过冲。从安装边界尺寸来看，散热段整体宽度控制在22mm以内，轴向总长度（不含喷嘴突出部分）为38mm，安装后不会与相邻的X轴导轨、自动调平传感器产生运动干涉，在打印尺寸为200200200mm的常规桌面设备上，不会压缩有效打印行程。设计过程中针对冷热端衔接的喉管位置做了特殊的断热结构优化，喉管采用薄壁不锈钢材质，外壁与散热段、加热块的配合面做了高精度研磨，减少接触热传导，同时在衔接位置预留了0.

　　2mm的空气隔热间隙，进一步阻断热量从热端向冷端的传递路径，即使在260℃高温打印PC类耗材时，冷端散热鳍片上部的温度也能稳定控制在50℃以下，保证耗材进入熔融段前始终保持固态，不会出现提前软化粘结的问题。在实际打印测试场景中，该热端组件在300mm/s的高速打印速度下，挤出流量可达到25mm³/s，相比普通热端15mm³/s左右的流量上限提升明显，同时长时间连续打印12小时以上，也不会出现散热不足导致的进料卡顿问题。组件的喷嘴采用快拆式结构设计，无需完全拆解散热组件即可快速更换不同口径的喷嘴，适配不同层厚、不同打印速度的需求，日常维护的操作门槛大幅降低。另外，散热鳍片采用6061铝合金材质做蓝色阳极氧化表面处理，除了提升表面硬度避免安装过程中出现划痕外，氧化层也能提升表面热辐射效率，辅助提升被动散热效果，即使在散热风扇转速降低30%的静音模式下，也能维持足够的散热能力，适合对打印噪音有要求的办公场景使用。
