气压驱动直线行进自制玩具结构设计

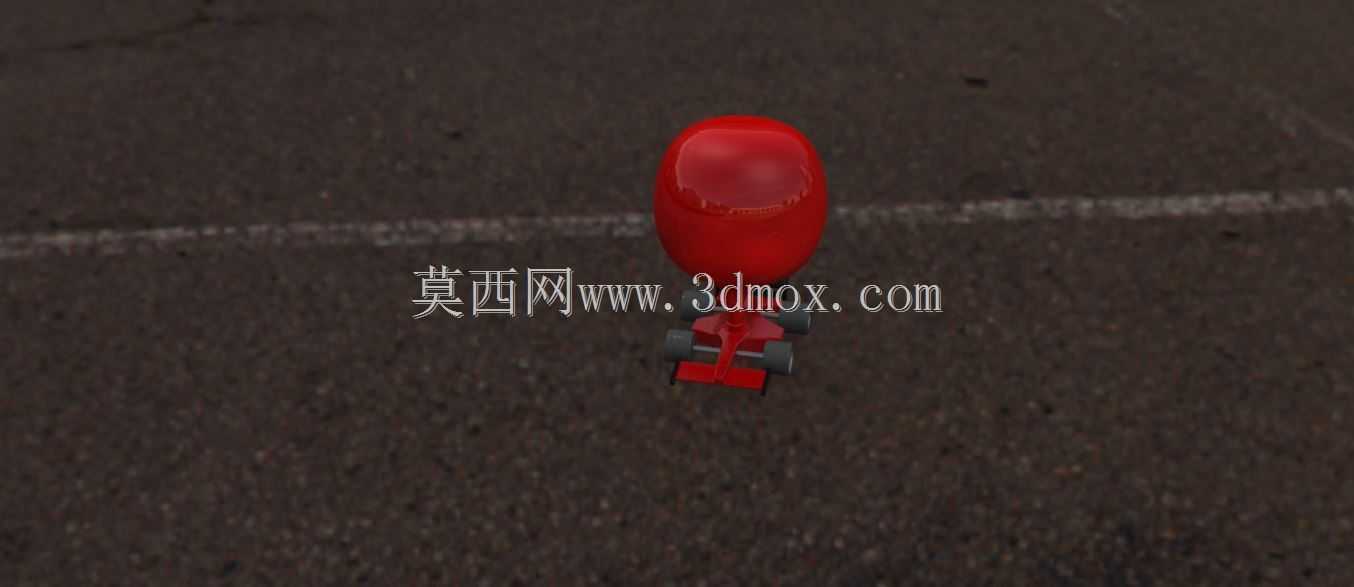

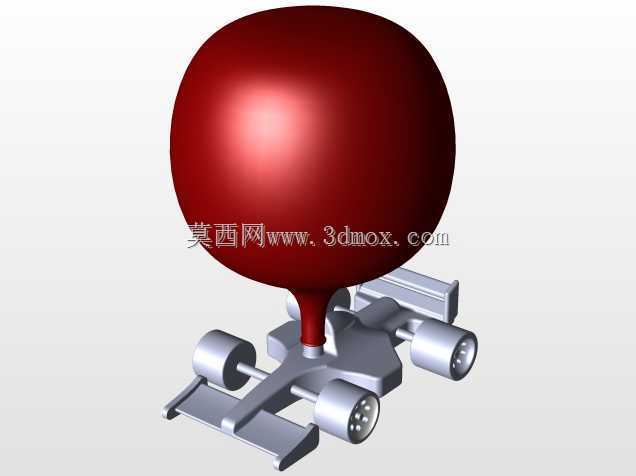

　　这款气压驱动玩具的结构设计，核心围绕低压气体动力的直线行进逻辑展开，整体采用上下分体式布局，上部为椭球形储气腔体，下部为轮组承载底盘，腔体与底盘之间通过快插式气路接口连通，无需额外密封件即可实现低压工况下的气密要求，适配桌面级FDM3D打印的成型精度，打印完成后仅需去除支撑即可完成装配，无需额外粘接或紧固件连接。从实际使用场景来看，这类结构可作为中小学科创教育的实操案例，帮助学习者直观理解气体压力与动能转换的基本原理，也可作为桌面级解压把玩件，无需电池或外接动力源即可完成单次行进动作。

　　功能实现层面，结构核心依赖两个关键部件的配合：一是位于储气腔体尾部的充气接口，兼容常规球类打气筒的气嘴规格，用户可通过该接口向腔体内充入常压空气，充气过程中腔体尾部的截止按钮处于按下状态，内部顶针将气路封堵，避免充气过程中气体泄漏；二是与截止按钮联动的排气阀杆，当需要启动玩具时，再次按压按钮即可解除气路封堵，腔体内储存的压缩空气会通过尾部定向排气口向后喷出，依靠反作用力推动整体沿直线向前行进，轮组采用固定轴设计，无转向结构，从机械层面保证行进轨迹的直线度，避免行驶过程中出现偏航。

　　设计过程中优先考虑了3D打印的工艺适配性，所有结构壁厚均设置为1.8mm，既保证储气腔体在0.2MPa以内的充气压力下不会出现胀裂，也避免壁厚过大导致打印时间过长、材料浪费；腔体内部做了圆弧过渡处理，无直角应力集中区域，打印过程中无需添加可溶性支撑，仅需在轮轴位置添加易拆除的线性支撑即可完成成型。轮组部分采用小直径滚轮设计，轮轴与底盘轴孔之间预留0.2mm的配合间隙，打印完成后无需打磨即可实现灵活转动，滚轮边缘做了圆角处理，降低在粗糙地面行进时的滚动阻力。

　　从安装边界与尺寸适配来看，整体结构的最大外轮廓尺寸控制在120mm×60mm×80mm范围内，常规桌面级3D打印机的成型尺寸均可满足打印需求，无需拆分打印；储气腔体的容积约为180ml，在充入0.15MPa压力的空气时，可提供约5-8米的直线行进距离，行进速度可通过充气压力进行调节，压力越高初始加速度越快，但最高充气压力不可超过0.2MPa，避免腔体出现塑性变形或破裂。气路部分的密封依靠结构本身的锥面配合实现，截止按钮的阀杆处采用迷宫式密封结构，无需额外加装橡胶密封圈，即可满足低压工况下的密封要求，减少了额外配件的采购需求，打印完成后即可直接装配使用。

　　结构细节上，尾部排气口做了缩径处理，排气通道直径从腔体连接处的6mm逐步收缩至出口处的2mm，提升排气流速的同时，延长气体排放的持续时间，避免气体瞬间排空导致行进距离过短；底盘部分做了重心下沉设计，轮组安装位置低于储气腔体的重心点，行进过程中不会出现后仰或侧翻问题，即使在略有起伏的沥青路面、水泥路面上也能保持稳定的直线行进状态。整体结构无尖锐边角，所有外露边缘均做了R2以上的圆角处理，作为玩具使用时不会出现划伤风险，同时也避免了打印过程中出现翘边变形问题。
