NASA扶手夹结构尺寸设计参考

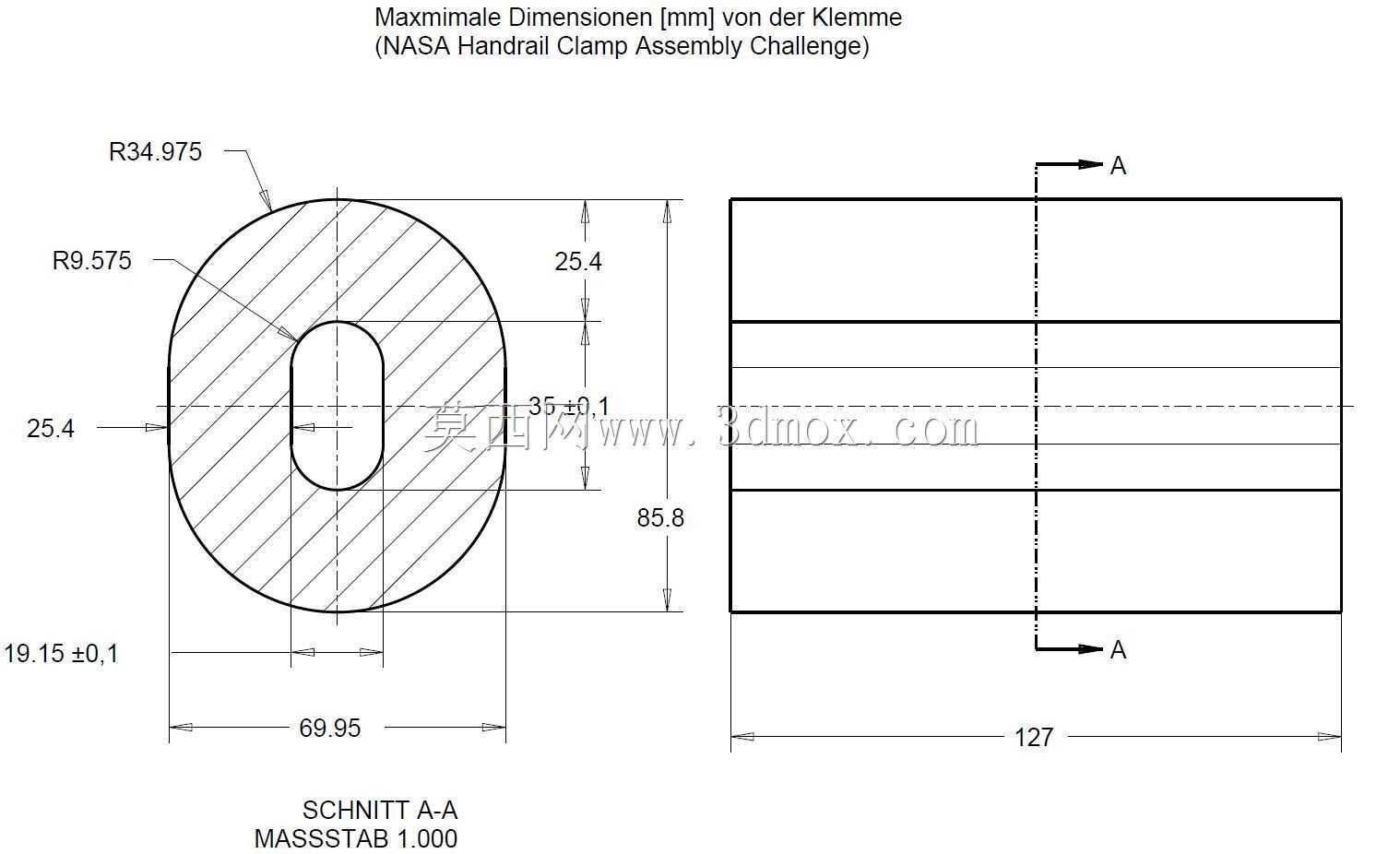

　　在航天在轨维护、舱外作业配套的工装体系里，扶手类夹持构件是航天员舱外移动、设备临时固定的核心受力连接件，这类夹件需要同时适配舱外圆形扶手的柱面轮廓，兼顾装拆便捷性与连接可靠性，不能出现卡滞、松脱的风险，同时要严格控制外形轮廓，避免剐蹭航天服外层或者周边精密仪器。本次梳理的这款扶手夹结构，整体采用腰形外轮廓配合内孔长圆槽的夹持结构，从截面设计来看，外轮廓采用大圆弧过渡，外侧最大圆弧半径为34.975mm，靠近内槽位置的过渡圆弧半径为9.575mm，这种圆弧过渡设计一方面可以消除结构应力集中点，提升构件在温差交变环境下的抗疲劳性能，另一方面也能避免尖锐棱角带来的安全隐患，毕竟舱外作业时航天服的防护层一旦被尖锐边角剐蹭破损，会直接威胁作业人员安全。

　　从尺寸边界来看，该夹件的总宽度为69.95mm，A向剖视图对应的总长度为127mm，厚度方向的总尺寸为85.8mm，其中内夹持槽的单侧壁厚控制在25.4mm，槽位的宽度尺寸标注为35±0.1mm，靠近安装侧的定位尺寸为19.15±0.1mm，这些公差带的设置充分考虑了航天场景下的装配适配性：±0.1mm的公差范围既可以保证夹件与扶手之间的间隙均匀，不会出现装拆时的卡滞，也能避免间隙过大导致夹持后出现旷量，影响固定稳定性。内槽采用长圆形结构，刚好适配标准航天扶手的圆柱外形，夹持时可以形成两个对称的线接触受力带，相比面接触结构，这种设计对扶手表面的尺寸公差容忍度更高，哪怕扶手表面存在轻微的涂层厚度偏差，也能保证可靠夹紧，不会出现局部贴合不实导致的夹紧力不足问题。

　　从设计思路上看，这款夹件没有采用复杂的快拆锁止结构，而是依靠自身的结构尺寸精度保证夹持适配性，整体结构对称，力学性能均匀，在承受横向载荷、纵向拉拽载荷的时候，应力可以沿着外轮廓的圆弧路径均匀分散，不会出现局部应力集中导致的结构断裂。在实际应用场景中，这类夹件除了用于航天员舱外移动时的扶手临时固定，还可以作为舱外设备挂载的基础连接件，比如挂载临时照明设备、检测传感器、工具收纳袋等，只要匹配对应规格的扶手杆径，就可以实现快速装拆，不需要额外的工具辅助，大幅提升舱外作业的效率。

　　在三维建模过程中，需要重点关注几个尺寸的约束逻辑：首先是内外圆弧的同轴度要求，外轮廓R34.975的圆心与内槽R9.575的圆心要保持在同一对称中心线上，否则会导致两侧壁厚不均匀，受力时薄侧容易出现变形甚至断裂；其次是厚度方向的尺寸链校验，25.4mm的单侧壁厚、35±0.1mm的槽宽、85.8mm的总厚度这三个尺寸要形成闭环，建模时不能出现尺寸过定义或者欠定义的问题，否则加工出来的零件会出现装配干涉；最后是A-A剖视图对应的总长127mm的边界，这个尺寸决定了夹件与相邻安装构件的避让距离，建模时要严格控制这个外轮廓尺寸，避免安装时与周边结构发生碰撞。

　　另外，这类航天用夹持构件在设计时还要考虑材料的线膨胀系数，因为舱外环境温差跨度极大，向阳面和背阳面的温差可以达到两百摄氏度以上，如果尺寸公差设置不合理，材料热胀冷缩会导致夹件卡死在扶手上，或者夹紧力下降出现松脱，所以给出的±0.1mm公差带是经过热变形校核后的合理范围，既满足常温下的装配要求，也能覆盖极端温差下的尺寸变形量。从结构受力角度分析，当夹件承受垂直于扶手方向的载荷时，两侧的圆弧侧壁会产生轻微的弹性变形，抱紧扶手表面，形成足够的摩擦力抵抗载荷滑移，这种自紧式的结构特性不需要额外的锁紧件就可以实现可靠固定，减少了零件数量，也降低了故障概率，毕竟航天场景下每多一个零件就多一个失效风险点，结构越简单可靠，越能满足严苛的使用要求。

　　在实际选型适配时，需要先确认配套扶手的实际外径尺寸，确保其落在夹件内槽的适配公差范围内，同时要核算挂载载荷的大小，不能超过夹件结构的许用载荷，避免出现过载变形。建模完成后还需要做干涉检查，确认夹件在装拆滑动过程中，不会与扶手的安装座、周边的管线、其他设备结构发生剐蹭，保证装拆路径顺畅。对于结构设计从业者来说，这类看似简单的夹持构件，其实每一个尺寸、每一处圆弧过渡都有明确的工程考量，不是随意绘制的几何图形，需要结合实际使用场景的受力要求、环境要求、装配要求来反复优化尺寸参数，才能最终满足严苛的使用需求。
