Rigel CHAMP项目

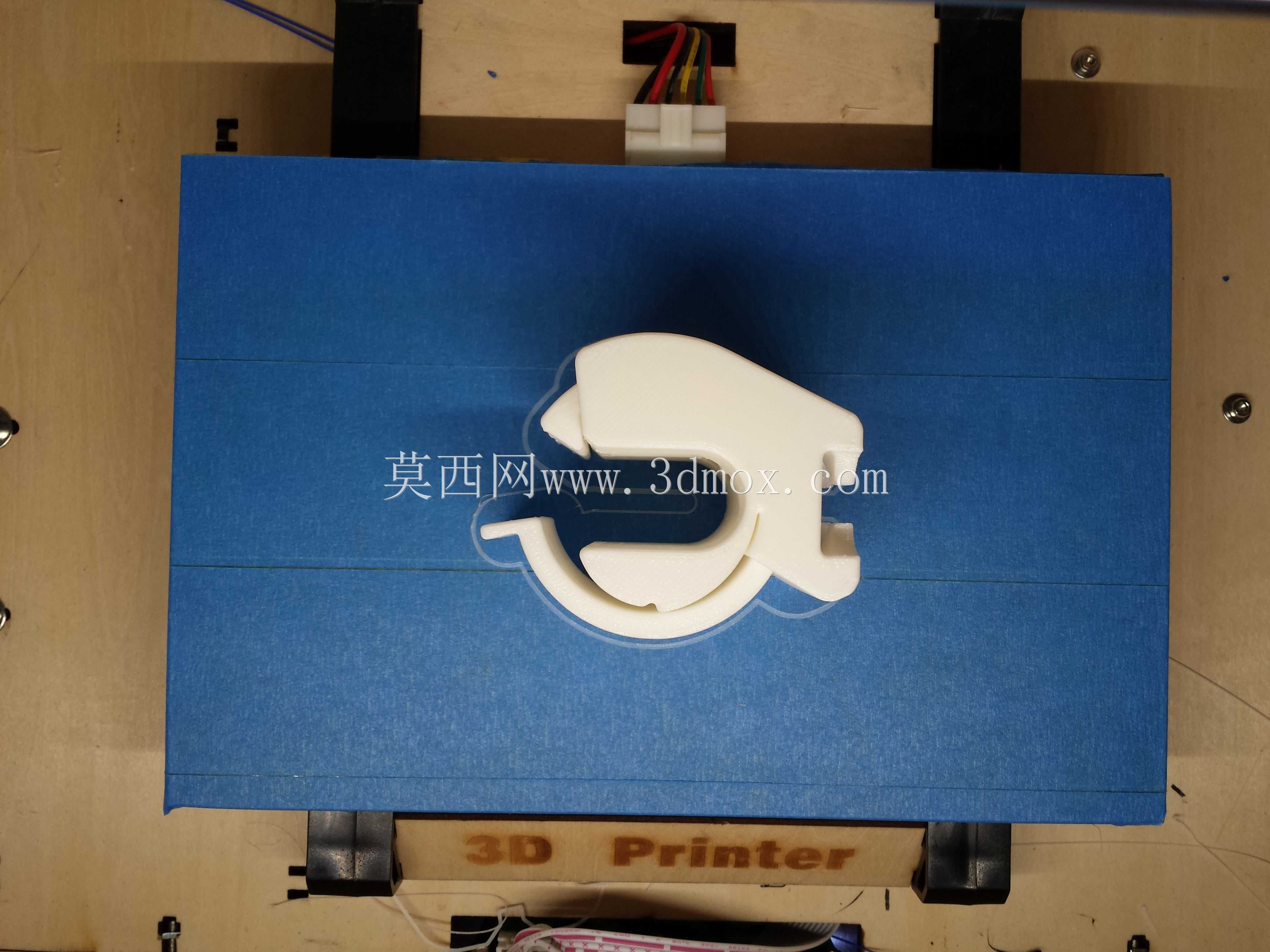

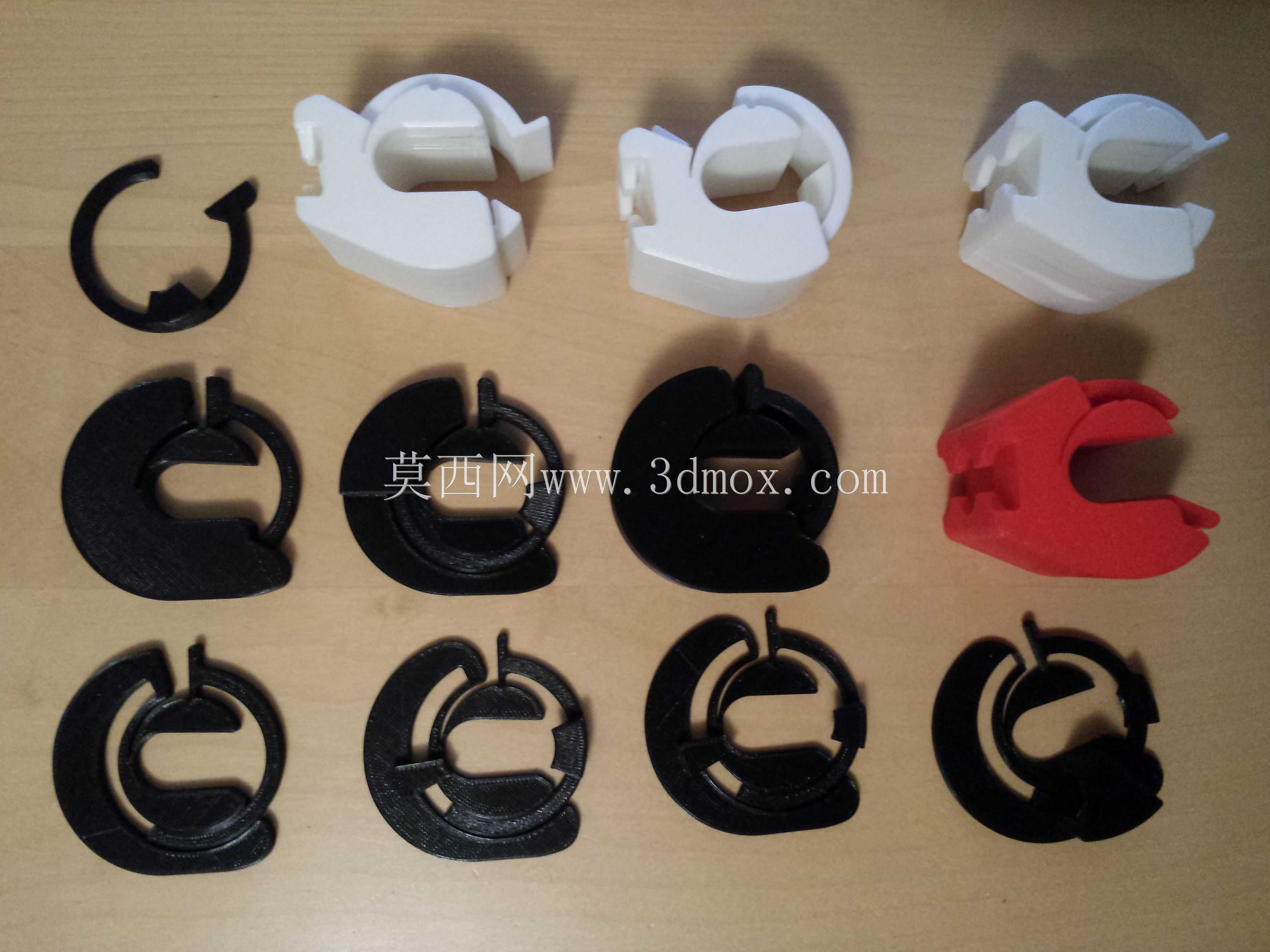

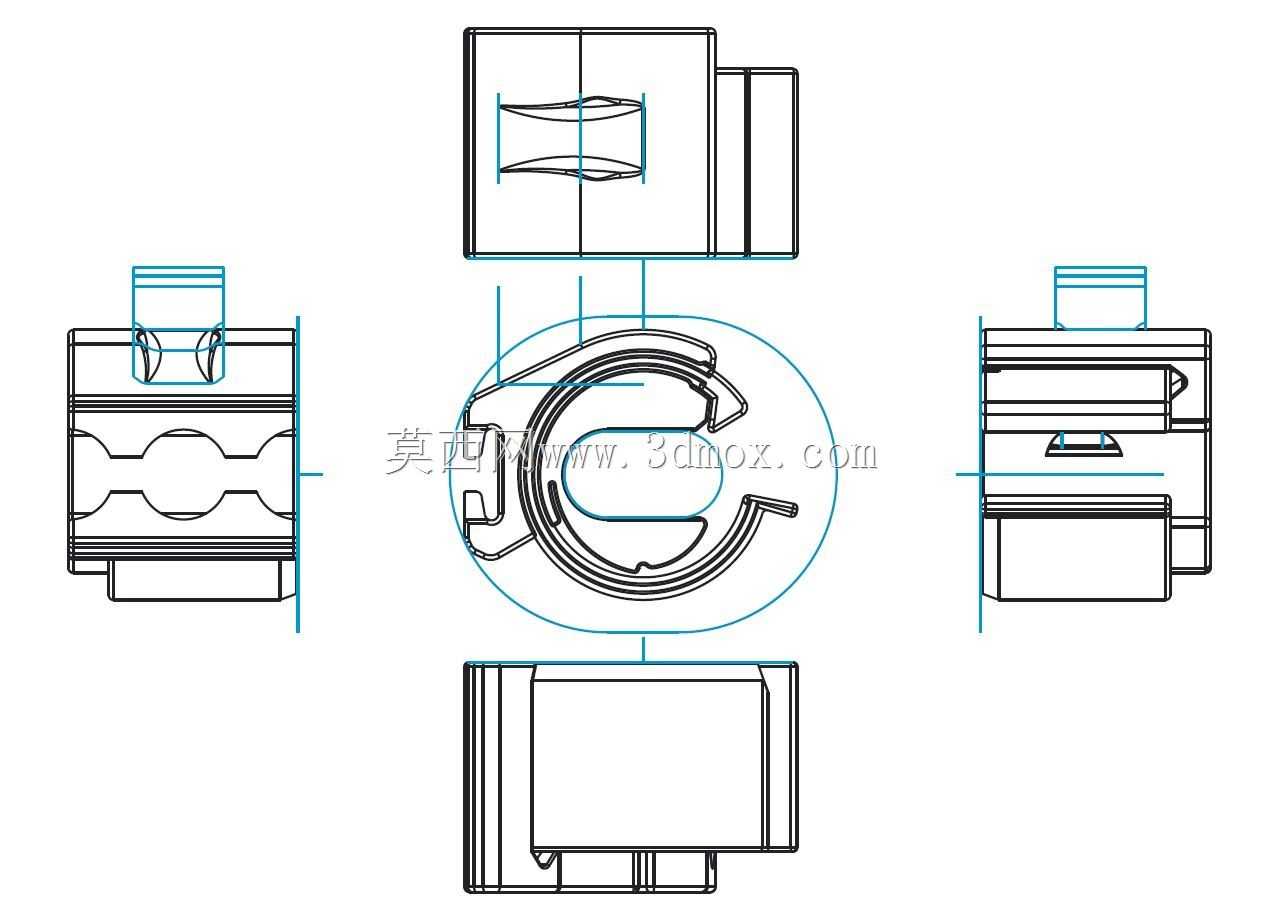

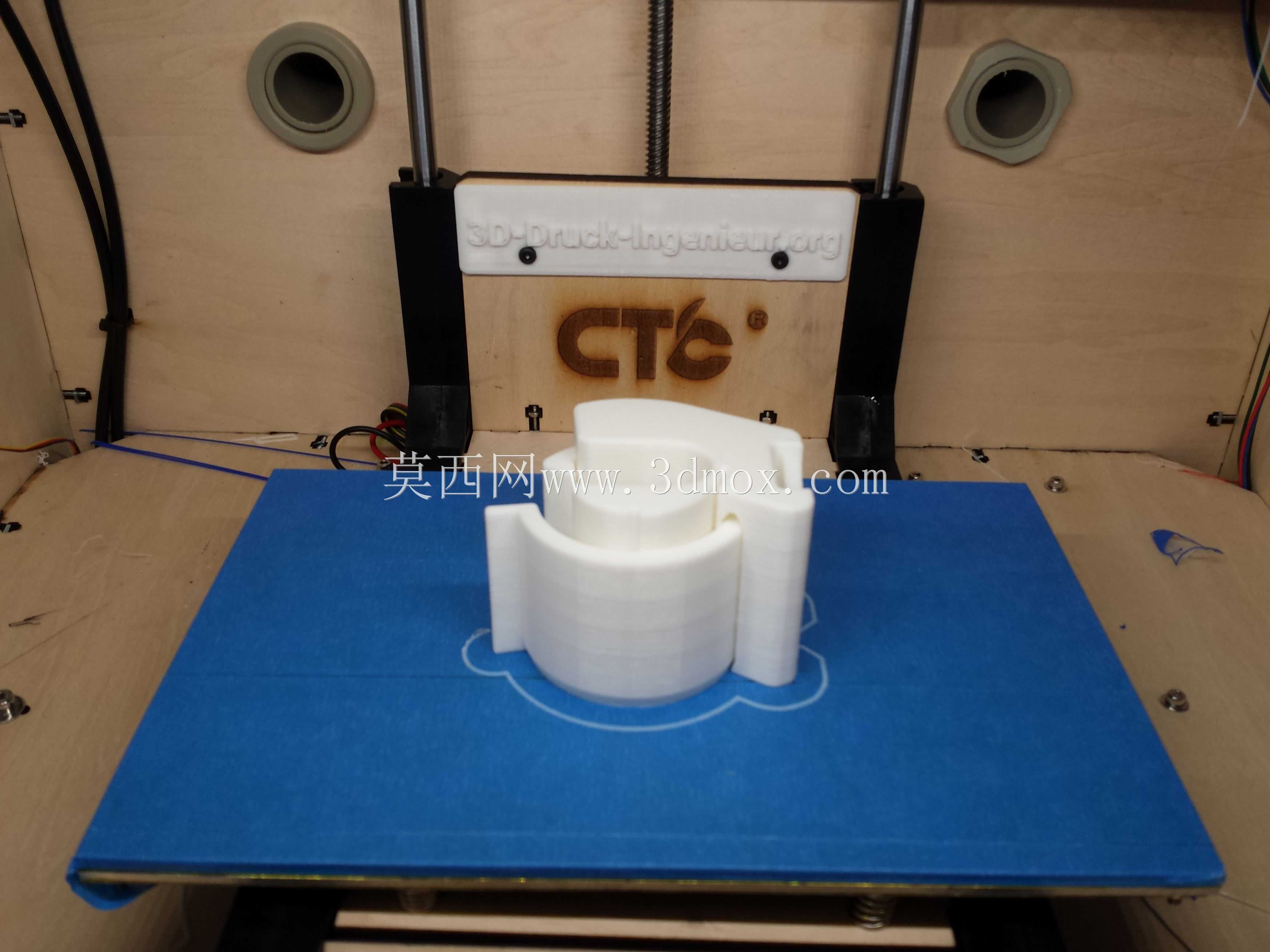

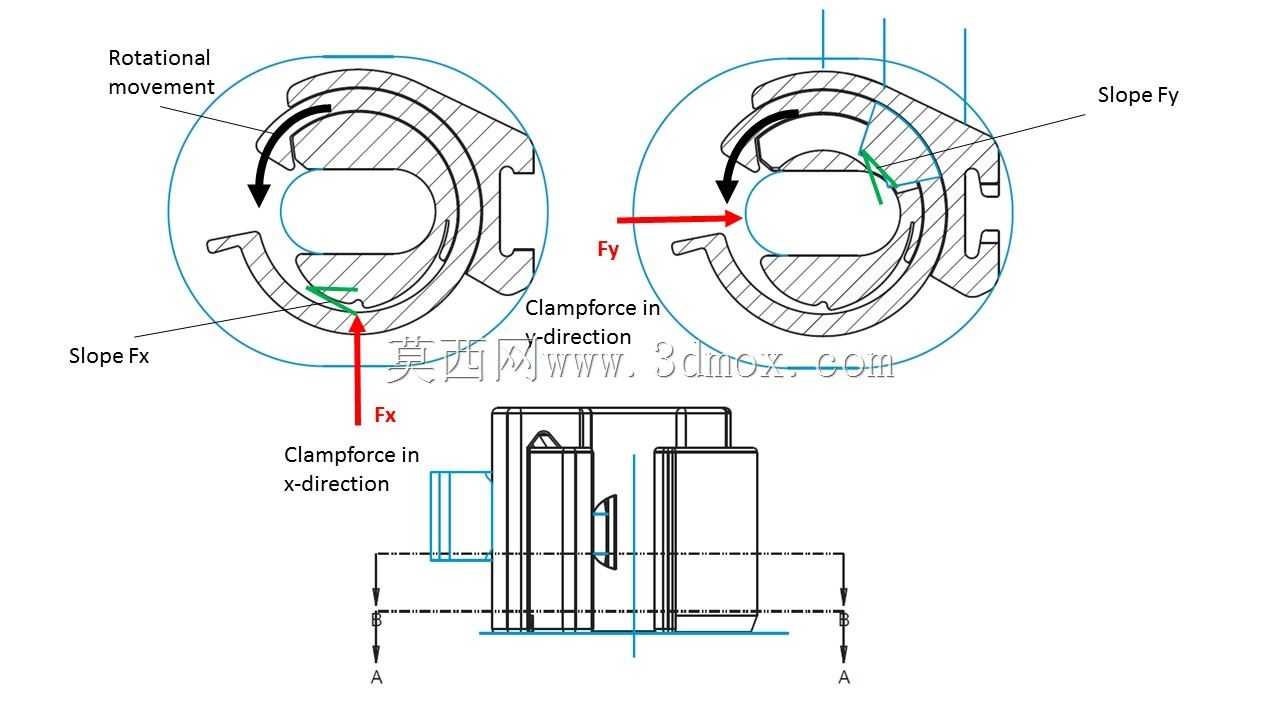

在开始我的概念之前，我没有考虑3d打印的限制，而是考虑3d打印带来的机会和优势。“美国航天局扳手”是最好的例子：它只能三维打印，不能用传统的方法，它可以直接从打印机使用。有了这个灵感，我试图认为“开箱即用”，我设计了原型，经过大量的测试和调整后的“里格尔项目冠军”的结果。它是独一无二的！Advantages:1.Easy to 与扶手连接并拆除（可用一只手完成）2.与扶手的刚性连接：x和y方向的夹紧力高，沿扶手长度无滑动，扶手周围无旋转。印刷或/和扶手的公差没有问题。3.座椅轨道连接与提供的尺寸一致（与旧夹具的位置相同）4.无锐边（安全使用）5.优化用于FDM 3D打印：移动部件之间的间隙为0.3 mm，悬垂度<；45%，优化为0.25毫米层高，无支撑，无筏6。一个单一打印，两个部分：?无需组装?不能拆卸?没有零件漂浮?可以直接从打印机安装?没有宝贵的宇航员时间浪费7。用真实的3d打印原型（PLA测试打印，但是ABS应该没有问题）8.没有销钉（铰链或/和销钉的概念：销钉始终是弱点）9.夹紧力随坡度的容易适应（增加或减少）。根据材料特性，打印参数和3d打印机坡度可在CAD文件中修改。10.直观使用（无需手动）11.夹具锁定的清晰位置（始终保持相同的夹紧力）12.无意外断开（难以意外断开）13.夹具尺寸符合CAD软件要求：?Creo参数化学术编辑原型：?CTC桌面3D打印机（Makerbot Replicator/Flashforge Creator克隆）?PLA 1,75 mm（SilickWorld.de Schneewei）?)?0.25 mm层高?顶部实心层4?底部实心层4?轮廓2?15%填充?2.2.2夹具原理force:Rotational movement 闩锁的位置->；由于坡度引起的闩锁弹性变形（Fy/Fx）->；夹紧力在x和y方向花了我所有的时间设计，印刷和测试，所以没有花哨的动画（请看youtube视频代替）的问题和评论总是欢迎的！该项目以夜空中第七颗最亮的恒星命名，在德国rigelchampv7t项目中，“Riegel”的意思是“闩锁”oolpath:watch?v=j8d8cOu6-VY&feature=youtu.be（渲染和视频版本7）更新版本9：?缩短了闩锁（斜坡末端和闭合位置的外壳之间没有空间）?更改了外壳和闩锁之间的角度更新日期2015年3月11日：感谢您的评论！我更新了最新的版本（10），最大拍打力Fx（最大坡度可能与此设计）我将测试设计的未来几天（希望与ABS）更多地考虑3d打印的机会。例如：开放的设计师社区、开源设计和火星上的3d打印机：）要设计的东西太多了，每个人都会把自己的设计带到火星：）
