手持类传感器外壳注塑模具结构设计

　　这套模具对应的成型制品是手持检测类传感器的上下配对外壳，属于小型精密注塑模范畴，日常在民用安防、工业便携检测设备的供应链环节中，这类外壳模具的应用占比不低，毕竟手持类传感终端既要满足握持的人机工学要求，又要保证内部电路板、感应元件的装配定位精度，对模具的成型精度、分型面设计都有比较明确的工程要求。

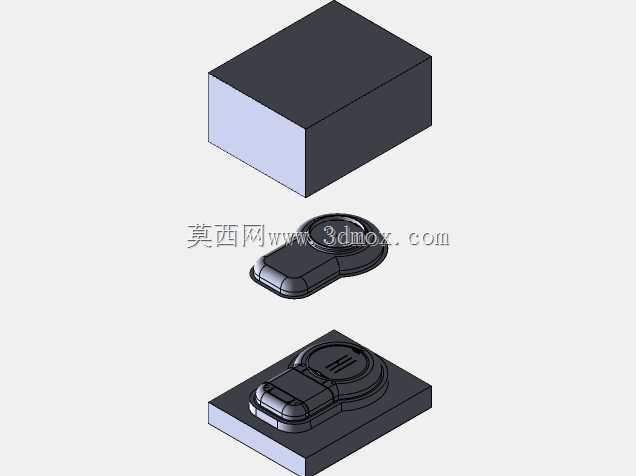

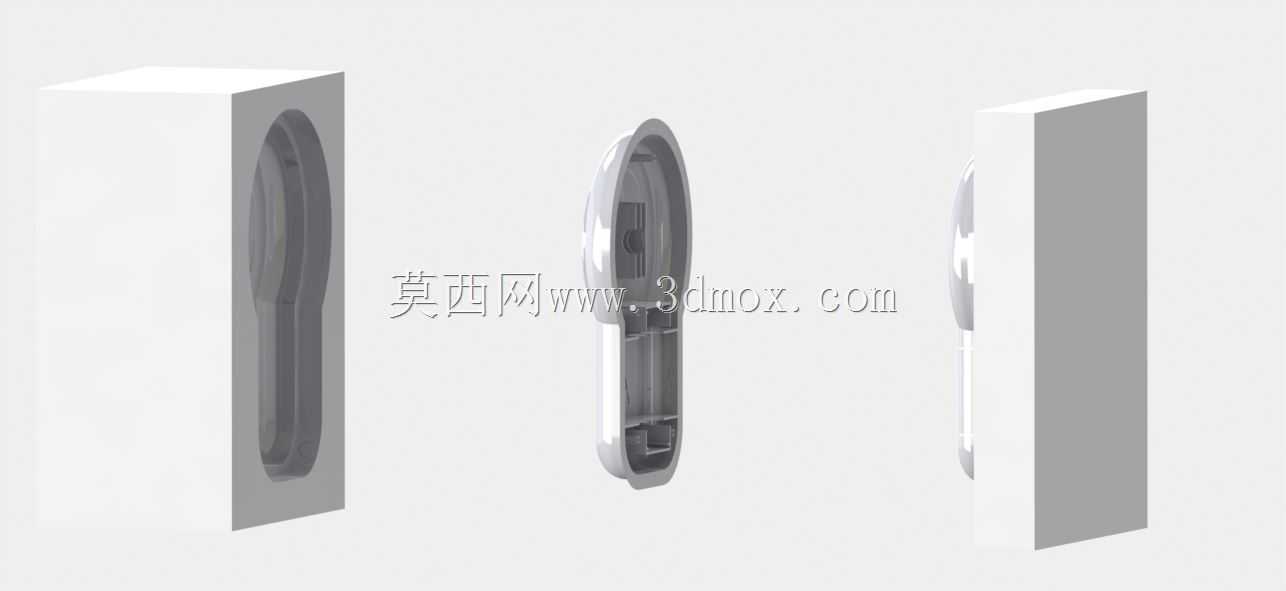

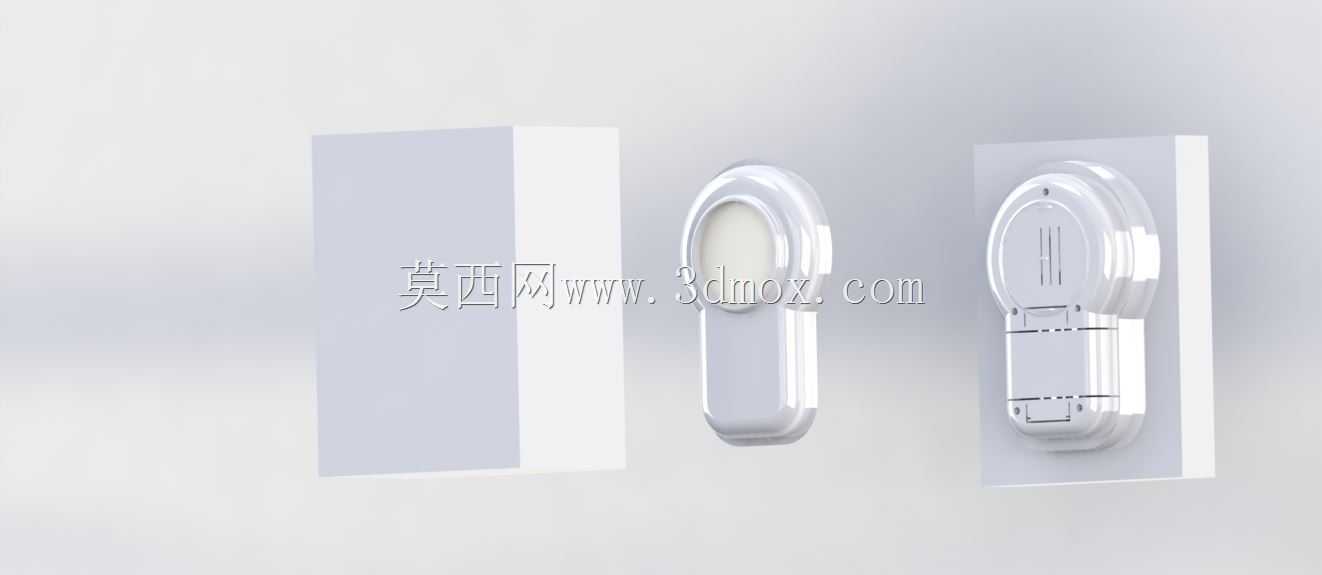

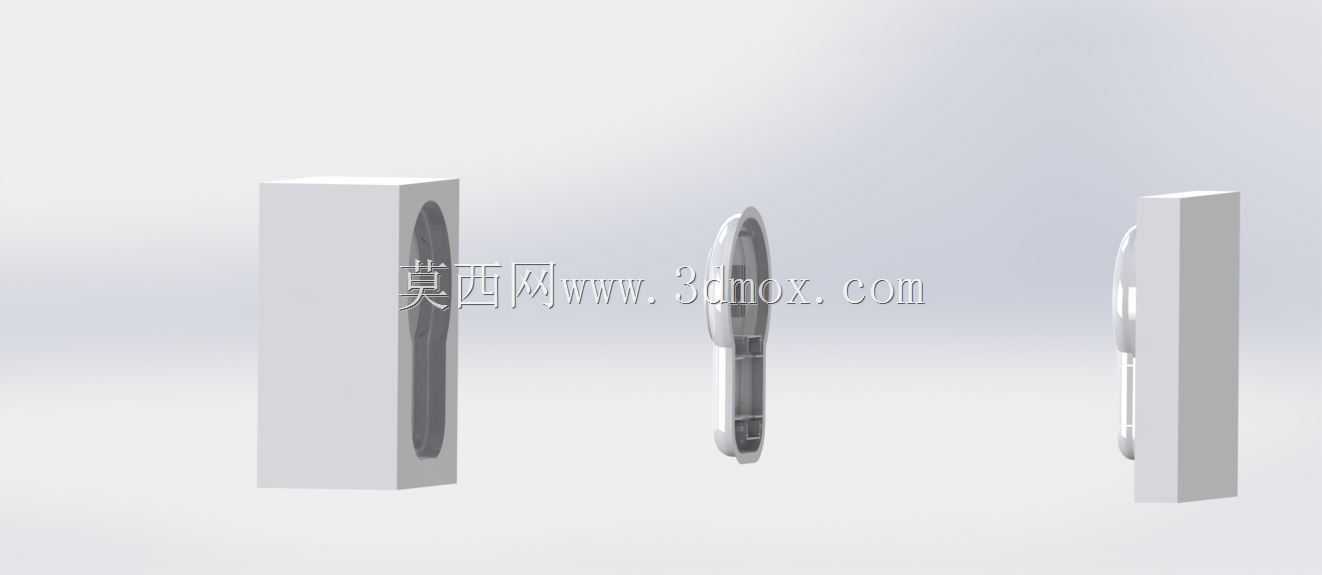

　　从实际成型需求来看，制品采用ABS类工程塑料注塑成型，外壳壁厚控制在1.8mm到2.2mm之间，既保证手持使用时的结构强度，避免日常跌落出现开裂，也不会因为壁厚过大导致注塑周期拉长、表面出现缩痕影响外观。模具的分型面选在外壳轮廓的最大截面处，也就是上下壳配合的止口位置，这样开模时制品不会出现粘定模的情况，同时能保证配合止口的成型精度，上下壳装配后错位量控制在0.1mm以内，满足后续超声波焊接或者卡扣装配的公差要求。

　　设计这套模具的时候，首先要考虑的是内部装配结构的脱模问题，传感器外壳内部有多个用于固定PCB板的立柱、卡扣位，还有感应模组的定位卡槽，这些结构都分布在动模侧，采用直顶加斜顶的组合顶出结构，避免顶出时制品出现变形。针对外壳表面的外观要求，型腔部分采用镜面抛光处理，进胶点选在制品的非外观面，也就是外壳尾部的装配止口边缘，采用潜伏式浇口，开模时浇口能自动切断，不需要后续人工修剪，减少后工序的工作量。

　　冷却系统的布局直接影响成型效率和制品变形量，这套模具的型腔和型芯都采用了随形水路设计，水路距离成型面的距离控制在12mm到15mm之间，水路间距保持在20mm左右，保证整个成型面的冷却均匀，避免因为冷却不均导致外壳出现翘曲，影响后续和内部元件的装配。因为制品是手持类部件，外形轮廓有多处圆弧过渡，在设计型腔的时候特意做了0.2度的脱模斜度，外观面的脱模斜度顺着出模方向做渐变处理，不会在外观面上留下明显的斜度痕迹，保证握持时的手感顺滑。

　　从安装边界来看，这套模具适配120吨级的卧式注塑机，模架采用标准龙记模架，长宽尺寸控制在300mm*350mm以内，模具总厚度控制在280mm，满足对应注塑机的容模尺寸要求，定位圈直径采用标准100mm规格，浇口套的球面半径和注塑机喷嘴匹配，避免注塑时出现溢料的情况。顶出系统的顶杆孔位置和注塑机的顶杆孔位对应，不需要额外加装顶出延长杆，上机安装时能快速完成对位。

　　实际生产过程中，这套模具采用一模两腔的布局，两个型腔对称分布在浇口套两侧，分流道采用圆形截面，保证塑料熔体充模时的压力损失最小，两个型腔的充模时间差控制在0.2秒以内，避免两个制品出现成型密度不一致、收缩率差异大的问题。针对外壳内部的卡扣结构，斜顶的倾斜角度设计为5度，既保证开模时斜顶能顺利脱离卡扣位，又不会因为斜顶角度过大导致顶出时出现卡死，斜顶的材料采用预硬钢，表面做氮化处理，提高长期往复运动的耐磨性，减少生产过程中的维护频次。

　　考虑到传感器外壳后续需要和透明感应视窗配合，在型腔对应视窗安装位的位置做了精准的止口尺寸控制，成型后的止口尺寸公差控制在±0.05mm，保证视窗装配后不会出现松动或者间隙过大的情况，满足IP54级别的防护要求，日常使用时能阻挡日常的灰尘和飞溅的水滴进入壳体内部，保护内部的传感元件和电路板。排气系统的设计也做了针对性处理，在型腔的最后充模位置开设深度0.02mm的排气槽，避免充模时出现困气导致制品表面出现焦痕、缺胶等缺陷，保证批量生产时的成品率稳定在98%以上。
