带键槽螺纹段多功能传动阶梯轴

　　这类阶梯结构的传动轴，常见于中小功率的传动链路中，不管是小型输送设备的动力传递端、仪器仪表的调节机构，还是轻工设备的进给单元，都能见到同结构轴件的应用。轴件本身作为回转运动与扭矩传递的核心载体，需要同时兼顾周向固定、轴向定位、转动支撑的多重需求，设计时首先要匹配安装位的轴承内圈尺寸，确定各轴段的直径公差，通常与轴承配合的轴段会选用k6级公差，保证过盈量适中，既不会压装困难，也不会出现跑内圈的问题。

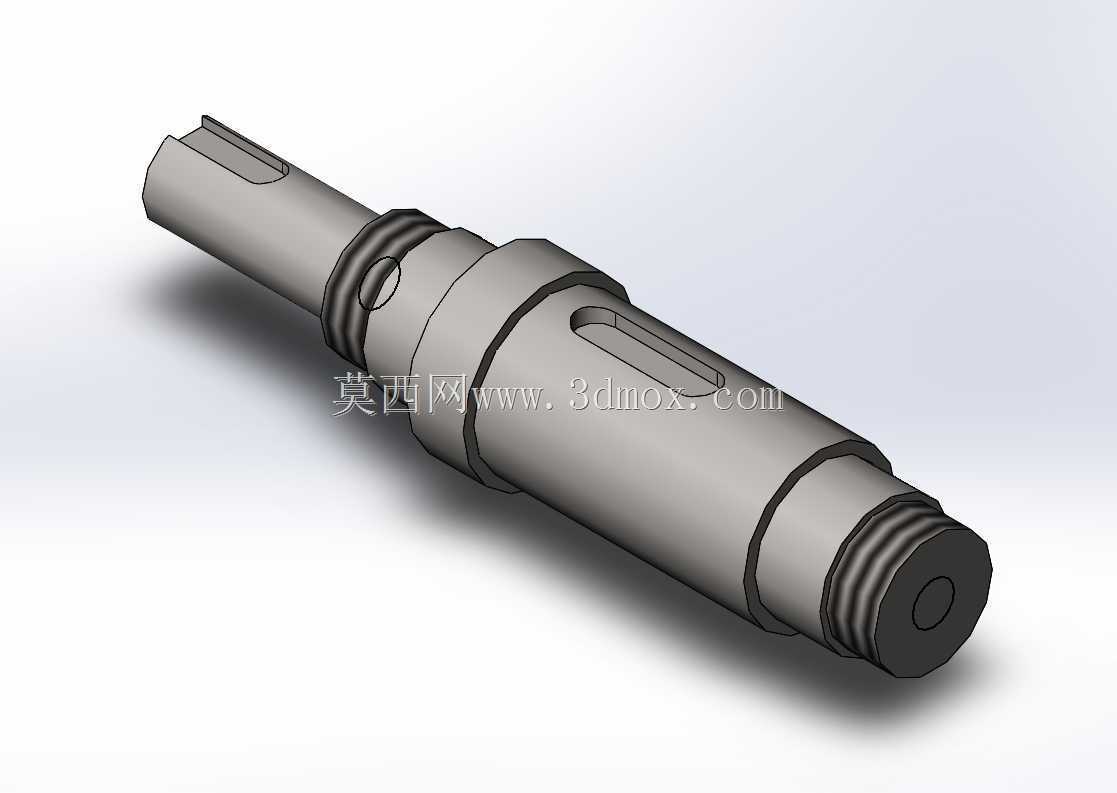

　　从结构上看，轴的两端分别加工有外螺纹段，这部分主要用于配合圆螺母或者锁紧挡圈，实现轴承内圈、传动轮的轴向锁紧，螺纹收尾处设计有退刀槽，避免螺纹加工到轴肩位置出现应力集中，同时也能保证锁紧件可以完全贴合定位端面。轴身上开设的两个键槽，分别对应不同的传动部件安装位，其中靠近中间轴肩的长键槽用于安装传动齿轮或者同步带轮，通过平键实现周向扭矩传递，键槽的宽度公差选用P9级，与标准平键形成过渡配合，保证传动过程中不会出现键侧间隙带来的冲击；轴端的短键槽则用于安装联轴器或者手轮，适配外部动力输入或者手动调节的需求。

　　轴身上加工的径向小孔，主要用于穿装定位销，当部分安装件需要额外周向防松，或者需要固定触发式检测元件的感应片时，这个销孔可以提供可靠的固定点位，避免回转过程中零件出现周向窜动。各轴段之间的轴肩都做了小圆角过渡，圆角半径严格小于配合零件的倒角尺寸，保证零件安装时可以完全贴合轴肩定位面，同时圆角过渡也能大幅降低轴件在交变载荷下的应力集中系数，提升轴的疲劳寿命，避免长期运转过程中在轴肩位置出现断裂失效。

　　设计这类轴件时，首先要梳理整个传动链的载荷特性，如果是单向连续运转的工况，轴的同轴度公差可以适当放宽，控制在0.02mm以内即可；如果是频繁正反转、带有冲击载荷的工况，各配合轴段的同轴度需要提升到0.01mm，同时轴的材质选用40Cr调质处理，硬度控制在220-250HBW，保证芯部有足够韧性的同时，表面有足够的耐磨性。安装边界方面，轴的总长度需要匹配安装腔的轴向尺寸，两端螺纹段伸出轴承座的长度要预留锁紧螺母的安装空间，通常预留2-3个螺距的长度即可，过长会增加轴的悬臂长度，降低轴的刚性，过短则无法完成螺母锁紧操作。

　　轴的表面粗糙度也需要根据配合位置做区分，与轴承、传动轮配合的轴段粗糙度控制在Ra1.6，螺纹段、非配合的轴段表面粗糙度控制在Ra3.2即可，不需要过高的加工精度，避免不必要的加工成本提升。在实际选型应用中，需要先核算轴所传递的最大扭矩，验证轴的最小直径段的抗扭强度，同时校核键槽位置的挤压强度，避免过载时出现键槽压溃、轴件扭断的问题。对于需要安装传感器感应片的应用场景，轴上的销孔位置需要对应传感器的安装点位，保证感应片随轴转动时可以稳定触发传感器信号，不会出现信号漏检或者误触发的情况。
