可调式滑动压紧夹具三维结构设计

项目分类:工装 发布时间:2022-05-03 ID:610028
  • 可调式滑动压紧夹具三维结构设计
  • 可调式滑动压紧夹具三维结构设计
  • 可调式滑动压紧夹具三维结构设计
  • 可调式滑动压紧夹具三维结构设计
  • 可调式滑动压紧夹具三维结构设计
  • 可调式滑动压紧夹具三维结构设计
  • 可调式滑动压紧夹具三维结构设计

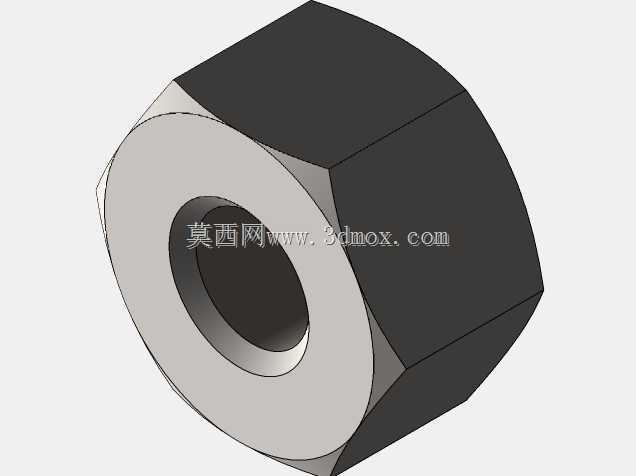

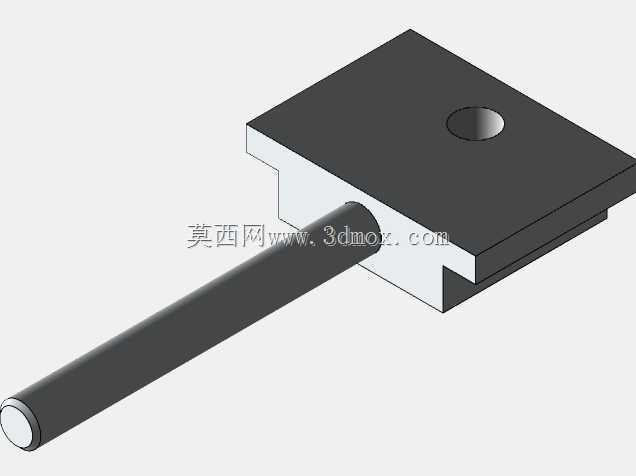

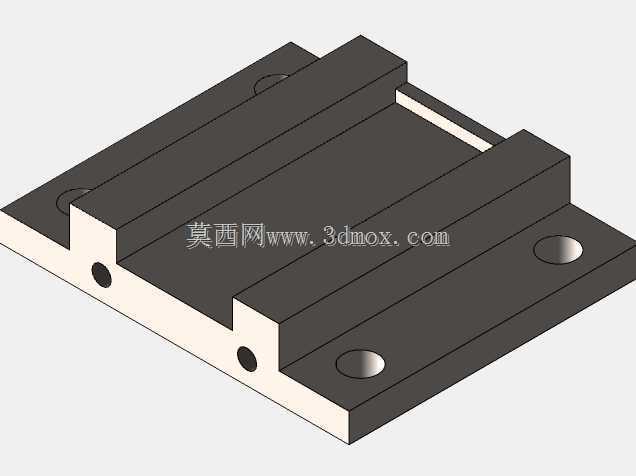

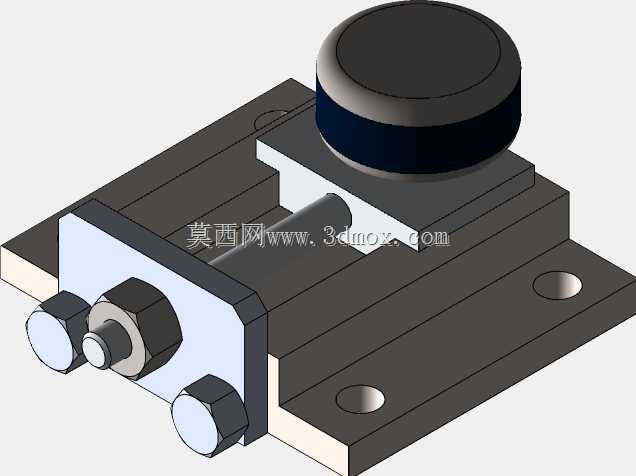

  这款滑动压紧夹具的结构设计,核心围绕小行程工位的快速装夹需求展开,在精密装配、检测工位的应用场景中,这类夹具的使用频率极高,尤其是在传感器校准、小型零部件定位这类需要频繁调整夹持位置的工序里,相比固定式压钳,滑动结构的适配性优势非常明显。从结构布局来看,底座采用带安装孔的平板式设计,四个沉头孔的孔位间距按照通用工装台的T型槽间距做了匹配,安装时可以直接通过内六角螺栓固定在型材台面或者专用工装上,不需要额外加工转接板,底座的滑动面做了整面的铣平处理,表面粗糙度控制在Ra1.6,保证滑动副移动时没有卡滞感,滑动行程预留了40mm的调节空间,能够覆盖同系列不同尺寸工件的装夹需求,不需要频繁更换夹具。

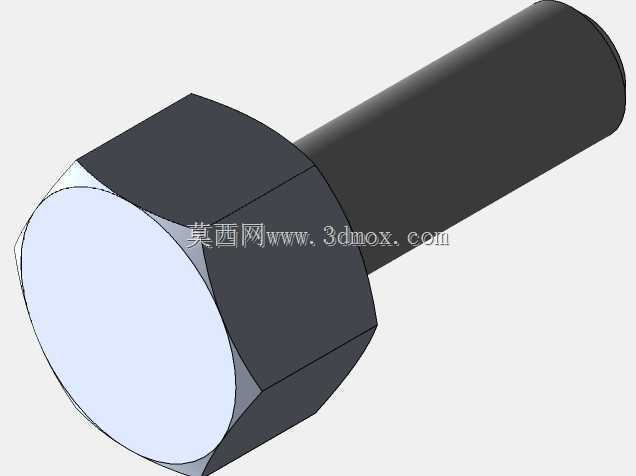

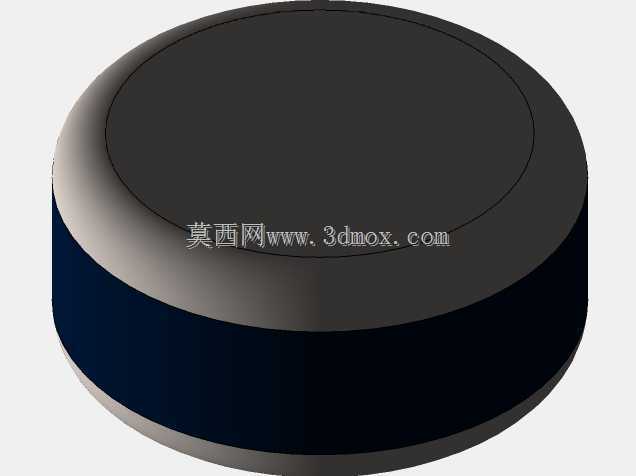

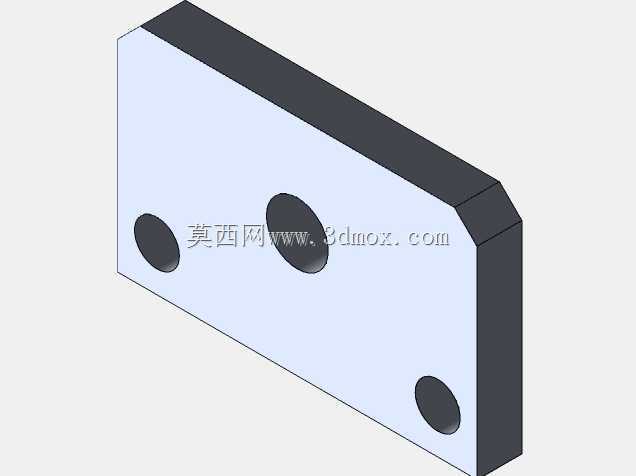

  顶部的旋钮式压紧结构采用了大直径的滚花设计,旋钮直径比常规压紧螺栓大30%,操作人员徒手操作时不需要借助扳手就能施加足够的压紧扭矩,旋钮下方的压头做了可拆卸设计,针对不同材质的工件,可以更换橡胶垫、铜垫或者硬质合金压头,避免压伤工件表面,压头的行程做了限位设计,最大下压量15mm,防止过度压紧导致工件变形。前端的锁紧结构采用了双螺栓侧锁的设计,当滑动座调整到目标位置后,拧紧侧面的两个内六角螺栓,就能通过楔形块把滑动座牢牢锁死在底座上,锁紧后的侧向抗推力可以达到800N,完全能够满足常规机加工、装配工序的夹持力需求,不会因为加工过程中的振动出现位置偏移。设计过程中特意把滑动副的配合间隙控制在0.02-0.04mm之间,

  既保证滑动时的顺畅度,又不会因为间隙过大导致装夹精度下降,整个夹具的外形轮廓控制在120mm×80mm×65mm的范围内,不会占用过多的工位空间,在多工位排布的自动化线体上,小尺寸的夹具能够让工位布局更加紧凑,提升线体的空间利用率。从受力路径来看,压紧时的作用力通过压头传递到滑动座,再通过侧锁结构传递到底座,最终分散到安装台面上,整个受力路径没有薄弱的悬臂结构,长期使用不会出现结构变形,所有的活动部件都做了发黑防锈处理,在车间的多油污、多粉尘环境下也能长期保持动作顺畅,不需要频繁拆解维护。这类滑动夹具在实际使用中,往往和定位销、挡块配合使用,工件放置到位后,只需要滑动夹具到贴紧工件的位置,锁紧侧锁螺栓,

  再拧紧顶部的压紧旋钮就能完成装夹,整个装夹过程不超过10秒,相比传统的螺栓压板式装夹,效率提升非常明显,尤其是在小批量多品种的生产场景下,不需要针对每个工件重新制作专用夹具,只需要调整滑动位置就能适配不同的工件尺寸,大幅降低了工装制作的成本和周期。在三维建模过程中,所有的配合面都按照实际加工公差做了参数化设置,滑动座和底座的配合、锁紧螺栓的螺纹配合、压头的升降配合都做了干涉检查,确保实际加工装配后不会出现部件干涉的问题,安装孔的位置、各个部件的外形尺寸都做了参数化关联,如果需要调整行程或者夹持力,只需要修改对应的参数就能快速生成新的结构版本,不需要重新绘制整个模型。
