传感器用陶瓷块接线连接结构

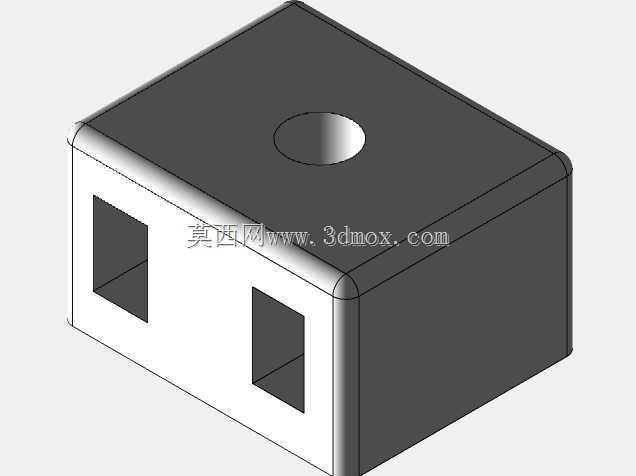

　　在工业传感检测回路的布线环节里，这类陶瓷材质的块状连接结构，是小空间内实现多路线缆可靠对接、同时兼顾绝缘与耐高温需求的常用部件，常见于高温工况下的温度传感器、压力传感器的接线端，或是工业炉窑旁的传感检测单元布线节点，用来替代普通塑料接线座，避免长期受热后绝缘失效、结构形变的问题。从结构设计来看，整体采用方正的块体构型，边角做了小圆弧过渡处理，没有尖锐的棱边，既可以避免安装过程中割伤线缆绝缘层，也能减少陶瓷件本身的应力集中点，降低烧结、加工以及后期受外力磕碰时的开裂风险。块体顶面预留的圆形沉孔，是安装固定位，用来穿入固定螺钉将整个连接块锁装在传感器壳体或是设备安装基板上，沉孔的深度设计刚好可以容纳螺钉头部，不会让螺钉头突出块体表面，

　　避免和周边布线、相邻部件产生干涉。块体正面开设的两个方形通孔，是线缆穿接的通道，两个孔位的间距经过排布，既保证穿线操作时有足够的操作空间，不会因为孔距过窄导致线缆挤压，也能控制整体块体的体积，适配传感器端紧凑的安装空间。陶瓷材质本身的高绝缘性能，可以让穿入不同孔位的带电线缆之间保持足够的绝缘强度，即便在周边环境温度达到一百多摄氏度的工况下，也不会出现绝缘电阻下降、材质软化的问题，相比普通的电木、塑料接线座，在高温传感检测场景下的使用寿命要长出数倍。设计过程中，方形穿线孔的内壁做了轻微的倒角处理，线缆穿入时不会被孔口的锐边刮破绝缘皮，孔的截面尺寸匹配常用的0.5到1.5平方毫米的传感信号线缆，既不会因为孔径过大导致线缆晃动松脱，

　　也不会因为孔径过小造成穿线困难。整个块体的安装边界控制得十分紧凑，长宽尺寸都控制在极小的范围内，厚度刚好满足穿线孔的结构强度需求，不会占用过多的传感器端安装空间，哪怕是安装在小型的管道式传感器、微型检测探头的尾部，也不会和周边的管路、设备支架产生位置冲突。实际使用时，线缆从方形孔穿入后，在块体内部完成线芯的对接或是端子压接，陶瓷块本身既作为线缆的物理支撑结构，也作为不同线芯之间的绝缘隔离结构，同时陶瓷材质的耐老化性能，可以让连接结构在户外、高湿、有轻微腐蚀的工业环境下长期稳定工作，不会像塑料件那样出现老化变脆、绝缘性能衰减的问题。在建模过程中，这类陶瓷结构需要重点关注边角的圆弧过渡尺寸，以及穿线孔、固定沉孔的位置公差，

　　因为陶瓷件烧结后会有一定的收缩率，建模时需要预留对应的收缩余量，保证烧结成型后的尺寸符合安装要求，同时固定孔的位置要和传感器壳体上的预装螺孔精准对位，避免安装时出现孔位偏差无法装配的问题。另外，块体的表面粗糙度不需要做过高的要求，只要保证孔位内壁光滑无毛刺，不会损伤线缆即可，外表面的轻微磨砂质感反而更方便安装时的持握操作，不会因为表面过于光滑导致安装对位时打滑。这类连接结构虽然体积不大，但却是传感检测回路里保障接线可靠性的关键小部件，尤其是在高温、高湿的恶劣工业场景下，陶瓷材质的特性可以大幅降低接线端故障的概率，减少因为接线绝缘失效导致的传感器信号异常、回路短路等问题，在工业自动化检测、热工设备传感配套等场景里有着不可替代的作用。
