GF420KR离合器压盘结构设计

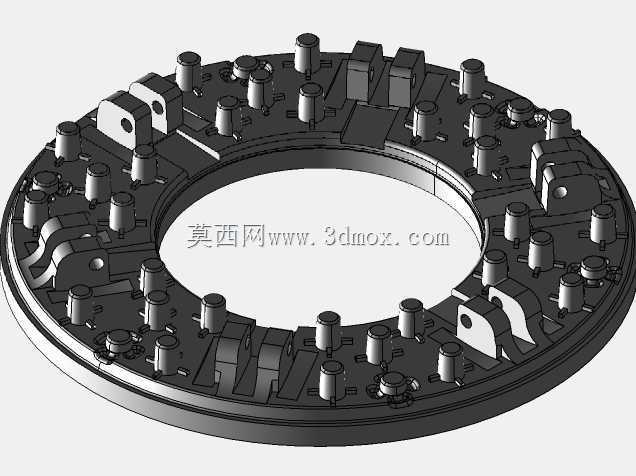

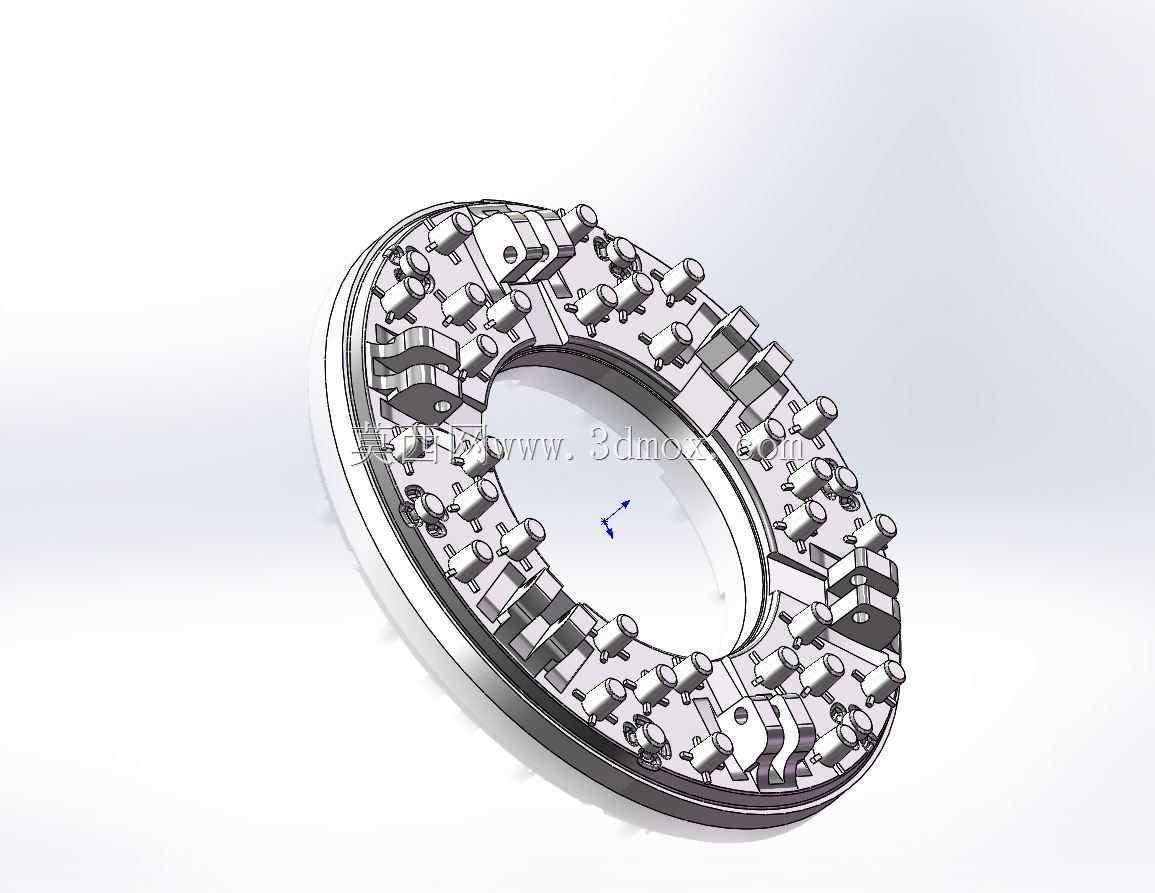

　　这款环形压盘是GF420规格离合器的核心压紧构件，主要适配商用车传动系统、重载工业传动箱的动力通断控制场景，在动力传输链路中承担着将摩擦片压紧在飞轮端面、保障发动机或动力源输出扭矩稳定传递至传动端的核心作用，当离合器处于接合状态时，压盘需持续提供均匀的轴向压紧力，避免摩擦片出现局部打滑、偏磨问题，在分离状态下则需快速回退，彻底解除对摩擦片的轴向约束，保障动力切断彻底，无拖滞力矩传递。从结构设计逻辑来看，该压盘采用整体环形锻坯加工的基础构型，中心通孔尺寸匹配对应规格离合器的从动盘安装避让需求，外圈周向均匀布置的凸台与球头结构，是为了适配膜片弹簧或分离杠杆的作用力传递点位，每一个安装点位的位置度公差都经过严格校核，

　　确保分离动作时各点位受力均匀，不会出现压盘偏斜导致的分离不彻底、接合抖动问题。压盘的盘面平面度、端面跳动公差是设计中的核心管控指标，直接决定了与摩擦片接合时的接触面积占比，若平面度超差，会导致摩擦片局部接触应力过大，过早出现烧蚀、磨损加剧的问题，同时也会引发传动系统的接合抖动，影响整套传动设备的运行平顺性。周向布置的多组压紧点位，采用等夹角均匀排布的设计思路，目的是让轴向压紧力能够均匀覆盖整个摩擦片的环形接触区域，避免出现局部压力不足导致的打滑丢转，或是局部压力过大导致的摩擦片异常磨损。在安装边界层面，该压盘的外径尺寸匹配GF420离合器的壳体安装内腔，安装时需与飞轮端面、离合器盖的定位止口精准配合，

　　轴向安装尺寸需保障膜片弹簧的预压量处于设计区间内，预压量过大会导致分离踏板力过重、分离行程不足，预压量过小则会导致压紧力不足，大扭矩传递时出现打滑问题。压盘的背部设置有对应的散热导流结构，在高频率半联动、大扭矩持续传递的工况下，摩擦产生的热量会快速传导至压盘本体，背部的散热结构能够增大与空气的接触面积，加快热量散出，避免压盘因高温出现热变形，导致工作面平面度失效。从实际工况适配角度，这类压盘需要承受频繁的轴向冲击载荷与交变热应力，因此在结构设计时，在各凸台与盘体的连接位置都做了圆弧过渡处理，避免应力集中导致的结构开裂，同时各球头接触位置的表面硬度也做了针对性强化，减少长期分离、接合动作带来的接触磨损，延长构件的整体使用寿命。

　　在传动系统匹配选型时，该压盘的压紧力参数、最大传递扭矩阈值需要与配套的摩擦片摩擦系数、从动盘规格做匹配校核，确保整套离合器能够覆盖动力源的最大输出扭矩，同时预留足够的安全系数，应对短时过载的工况需求。不同于乘用车小规格离合器压盘，这款适配GF420规格的压盘整体承载能力更强，周向布置的压紧点位更多，能够在同等轴向尺寸下提供更大的总压紧力，适配重载工况下的大扭矩传递需求，在商用车变速箱、工业重载传动离合器、工程机械动力传动单元中都能适配使用。建模过程中，对周向均布的特征采用阵列方式构建，能够保障各点位的位置一致性，同时对工作面的厚度做了等强度设计，在保障结构刚度的前提下尽可能降低构件自重，减少离合器旋转时的转动惯量，降低换挡时的同步器负载，提升传动系统的换挡平顺性。压盘的安装定位孔位置与离合器盖的对应安装点位完全匹配，装配时无需额外调整，即可保障各分离杠杆的间隙一致性，减少后期调试的工作量。
