GF420KR篮式汽车离合器结构设计

　　在商用车与重载乘用车的传动系统匹配中，离合器作为动力衔接与切断的核心执行部件，其结构可靠性直接决定整车起步平顺性、换挡流畅度与传动系统过载防护能力，本次呈现的GF420KR篮式离合器，正是面向大扭矩输出工况开发的传动接合部件。从实际装车场景来看，该结构离合器多用于匹配输出扭矩覆盖400-600N·m区间的柴油动力车型，适配后驱或四驱传动布局，常见于轻型载货汽车、中型客运车辆以及部分大排量越野乘用车型，在频繁启停的城市配送工况、长距离爬坡的山地运输工况下，都能保持稳定的动力传递表现。

　　从功能特性层面拆解，该篮式离合器采用膜片弹簧作为压紧力生成元件，区别于传统螺旋弹簧离合器的多簧周向布置结构，膜片弹簧本身兼具压紧弹簧与分离杠杆的双重作用，大幅减少了离合器总成的零件数量，同时在摩擦片出现正常磨损的全生命周期内，膜片弹簧的压紧力衰减幅度远低于传统螺旋弹簧结构，能长期保持稳定的扭矩传递容量，避免出现摩擦片打滑、动力传递损耗过大的问题。篮式的压盘壳体结构采用周向均匀分布的悬臂式压指设计，分离轴承推动膜片弹簧内端移动时，压指会同步带动压盘产生轴向位移，平稳切断发动机与变速箱之间的动力传递，整个分离过程的力传递路径短，分离踏板的操纵力更线性，不会出现传统结构离合器常见的分离力突变、踏板脚感发硬的问题。

　　在设计思路的落地层面，该离合器的三维结构完全遵循实车装配的边界约束进行构建：压盘本体采用高牌号灰铸铁材质，摩擦接触面预留了合理的平面度公差带，工作表面设计有均匀分布的径向散热沟槽，在离合器半联动滑磨的工况下，沟槽能引导空气流经摩擦表面带走滑磨产生的热量，避免压盘表面因局部过热出现热裂纹、翘曲变形等失效问题。周向分布的传动凸台与离合器盖的对应卡槽采用间隙配合设计，既保证压盘能沿轴向顺畅滑动完成分离、接合动作，又能可靠传递发动机输出的扭矩，避免传动过程中出现冲击异响。膜片弹簧的分离指端部做了硬化处理，与分离轴承接触的工作面设计有适配的锥度，能减少分离轴承工作时的滑动摩擦损耗，延长分离轴承的使用寿命。

　　从安装边界与尺寸匹配角度来看，该离合器的安装孔位完全适配对应型号发动机飞轮的螺栓孔分布圆，从动盘的花键孔尺寸匹配对应变速箱输入轴的花键参数，总成的轴向安装尺寸严格控制在飞轮壳的内部空间边界内，装车时无需对周边部件进行额外改装。压盘总成的动平衡等级按照车用传动部件的标准要求设计，周向均匀布置的减重孔在保证结构强度的前提下，尽可能降低了总成的旋转惯量，减少换挡时变速箱同步器的工作负荷，提升换挡操作的顺畅度。离合器盖的外边缘采用翻边加强结构，在高转速工况下能抵御离心力带来的结构变形，避免高转速时压紧力下降导致的打滑问题。

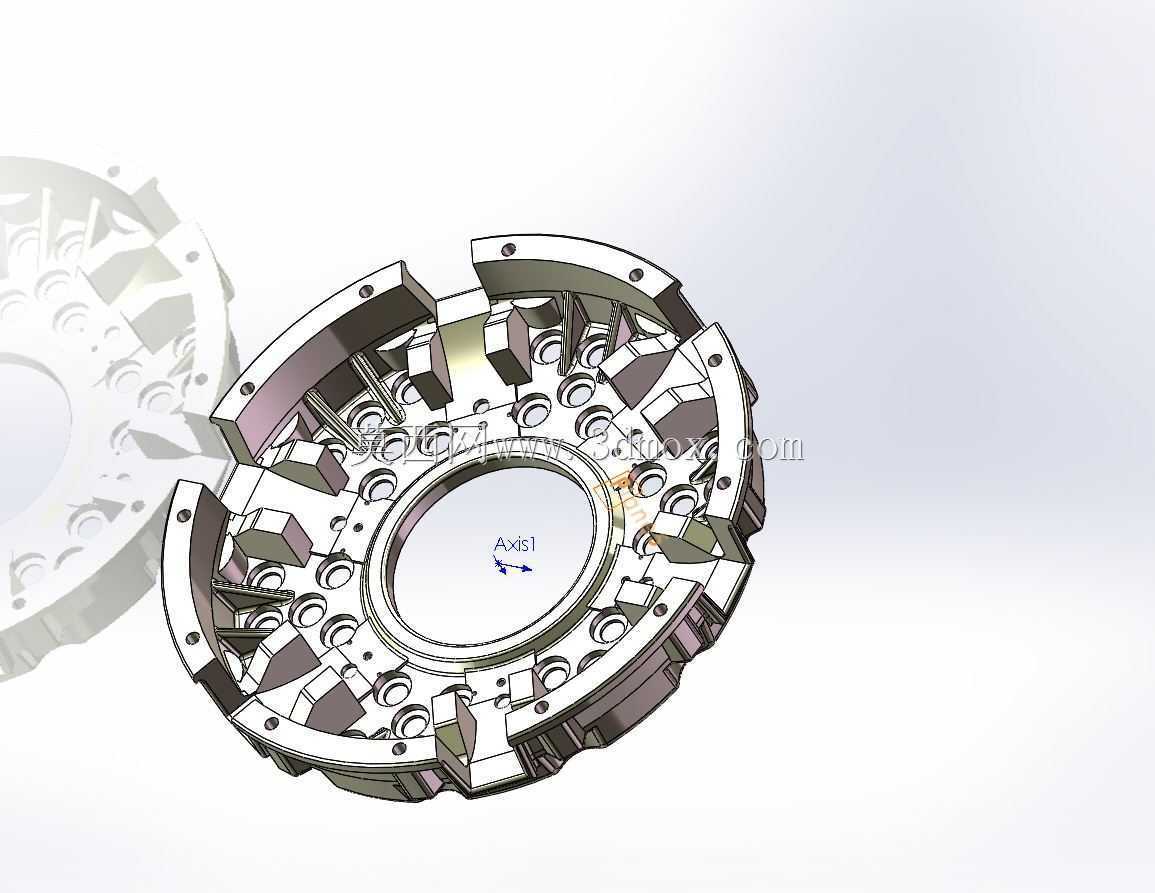

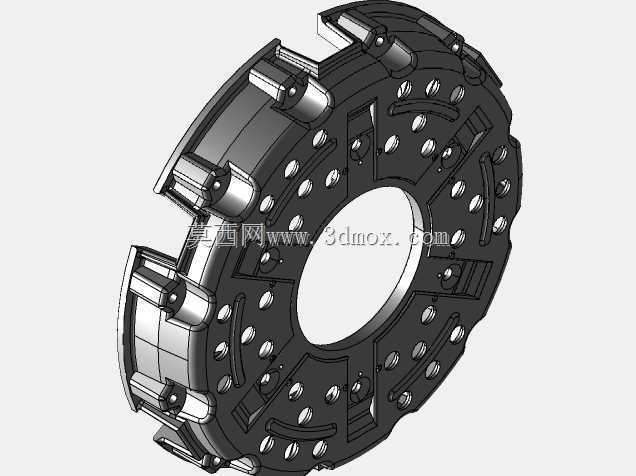

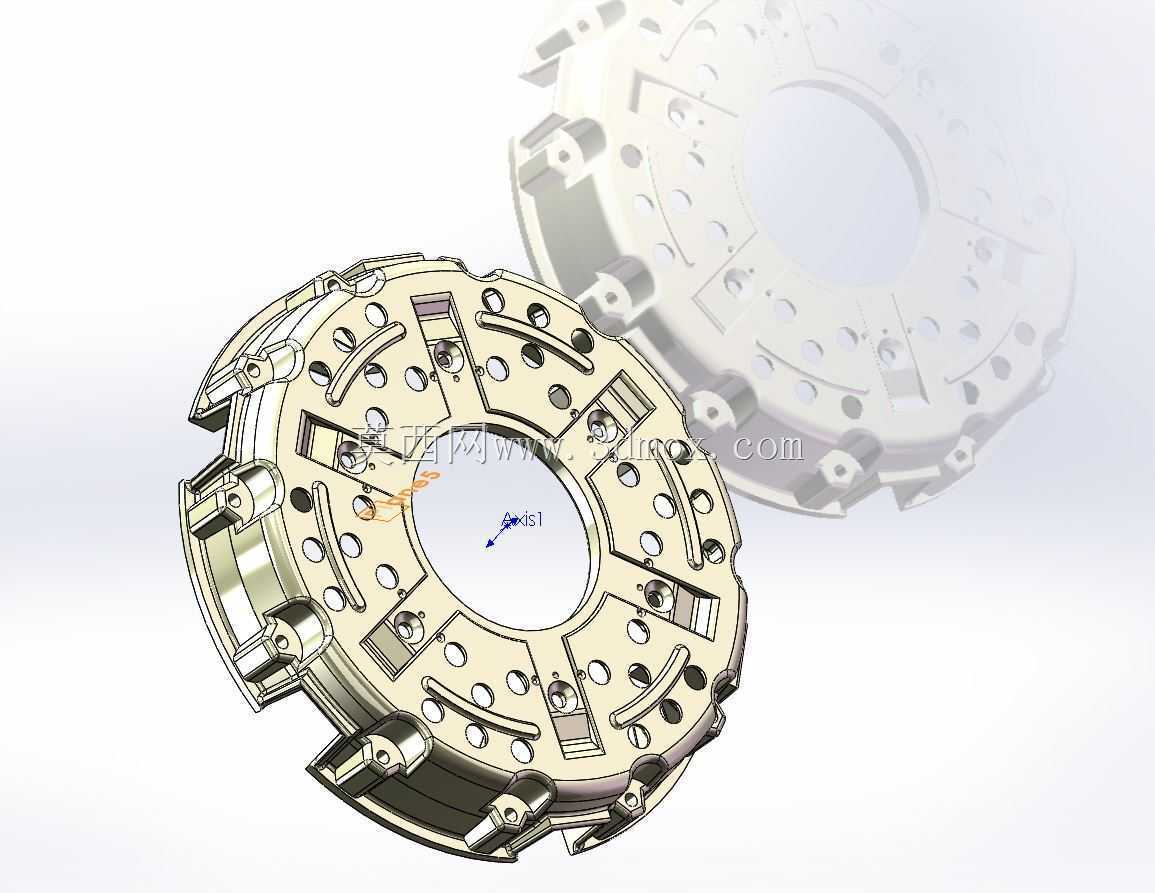

　　在实际维修与选型匹配过程中，该结构的离合器拆装便利性优于传统多簧结构，更换时无需逐一调整多个分离杠杆的高度，膜片弹簧的分离指在生产装配时已经完成高度一致性校准，装车后只需调整分离轴承的自由行程即可达到正常工作状态。针对经常处于半联动工况的特殊作业场景，该离合器的压盘热容量设计留有足够裕度，连续滑磨产生的热量能通过压盘本体与壳体上的散热结构快速散出，不会因短时间内热量累积导致摩擦片烧蚀、压盘开裂等故障。整个三维模型完整还原了离合器总成的所有装配关系，包括压盘与传动片的连接结构、膜片弹簧的支撑定位结构、离合器盖的加强筋布局，能直接用于传动系统的装配干涉校验、离合器操纵机构的运动仿真分析，也可作为同类型离合器结构优化设计的参考基准，帮助结构设计人员快速掌握大扭矩篮式离合器的结构布局逻辑与尺寸匹配要点。
