带辐条减重结构工业滑轮结构设计

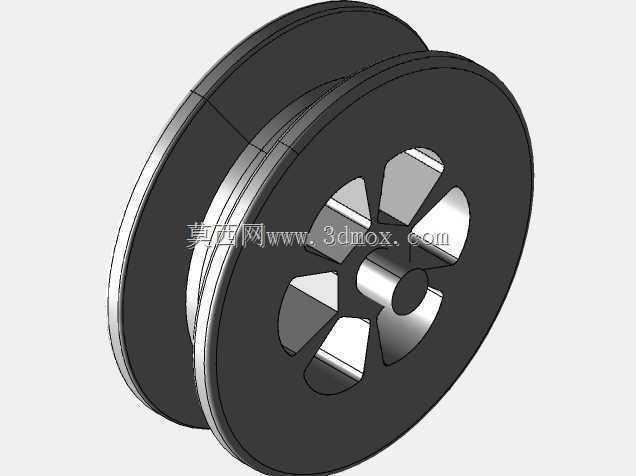

　　在车间起重吊装、自动化生产线物料输送、索道导向、小型起重设备的传动链路里，滑轮是承担绳索导向、载荷传递、改变受力方向的核心基础零件，很多现场调试时出现的绳索磨损过快、传动卡滞、运行异响问题，追根溯源往往和滑轮的结构设计合理性直接相关。这款滑轮采用双轮缘带中间绳槽的经典结构，轮缘做了圆弧过渡处理，能避免绳索在偏角运行时被轮缘边缘切割，大幅降低钢丝绳或者尼龙绳的表层磨损速率，中间绳槽的曲率半径按照常用绳索直径的1.1倍设计，既可以保证绳索和槽面有足够的接触面积分散压强，又不会因为槽宽过大导致绳索在槽内出现横向窜动。轮体的辐条采用六瓣式镂空结构，不是随意做的减重开孔，每一处辐条的截面都做了等强度校核，在保证轮体径向承载能力、

　　抗侧向冲击能力的前提下，尽可能去除了非受力区域的冗余材料，相比实心轮结构重量降低近40%，不仅能减少自身转动惯量，让传动启停过程更平顺，也能降低配套转轴的静态载荷，延长支撑轴承的使用寿命。中心安装孔采用通孔设计，孔壁预留了键槽加工余量，安装时可以根据配套轴的传动形式选择平键连接或者过盈配合连接，适配不同转速、不同载荷等级的使用场景，轮体两侧的端面都做了平面度公差控制，安装时可以紧贴轴肩或者定位套筒，避免高速转动时出现端面跳动。从安装边界来看，这款滑轮的轮缘外径、绳槽底径、中心安装孔直径、轮体总宽度的尺寸链都做了公差匹配，安装时不需要额外做二次修配，只要保证两侧支撑座的同轴度符合要求，就能顺畅运行，不管是用在固定式起重吊点的定滑轮组，

　　还是配套在移动小车上的动滑轮结构，都能满足使用要求。设计时还考虑了不同工况的适配性，绳槽表面可以根据使用场景做淬火处理提高硬度，适配钢丝绳的高载荷摩擦场景，也可以做衬层镶嵌，适配尼龙绳、纤维绳的低噪音运行场景，辐条的镂空结构也方便日常巡检时观察中心轴的润滑状态、键连接的松动情况，不需要拆解轮组就能完成常规的运维检查。很多新手设计滑轮时容易忽略轮缘的高度参数，要么轮缘过低导致绳索容易脱槽，要么轮缘过高增加不必要的重量，这款滑轮的轮缘高度按照绳索直径的1.5倍设计，经过多场景验证，即使绳索存在3度以内的偏角，也不会出现脱槽风险，同时不会造成材料浪费。另外轮体的所有棱边都做了倒角处理，不仅是为了去除加工毛刺，也能避免安装过程中割伤操作人员的手套、刮破绳索的防护层，细节处的工艺性考虑也符合机械加工的常规要求，不需要特殊的定制刀具就能完成全部机加工工序，加工成本可控，适合批量生产应用。
