拉力测试设备配套空心气缸塞结构

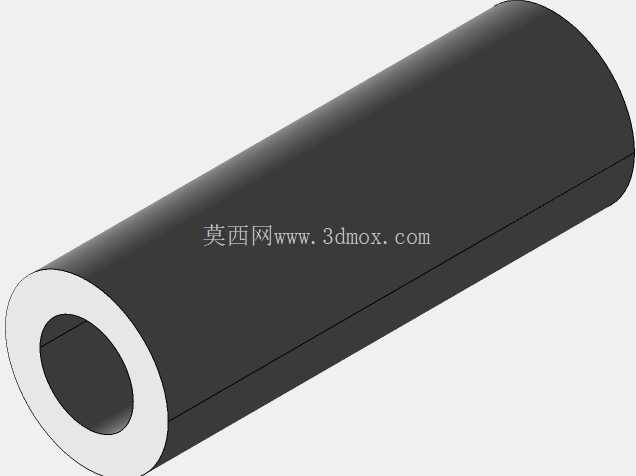

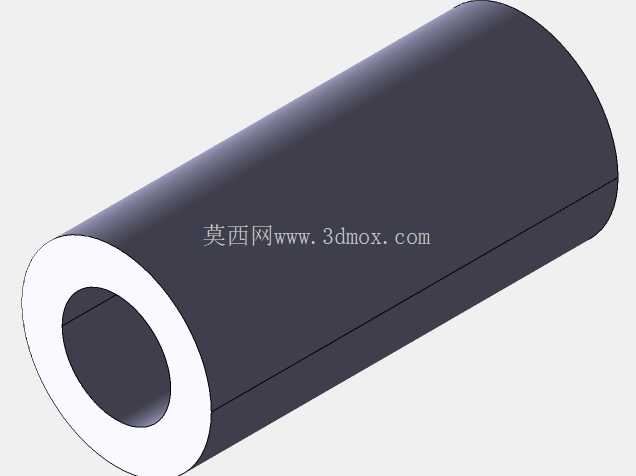

　　这款空心圆柱结构的气缸塞，是头枕拉力测试机设备里的核心气动执行配套部件，主要适配汽车内饰件、家具五金件等产品的拉力性能检测工位，在整套测试回路里承担气动推力传递、测试工位行程限位的作用。从结构设计来看，整体采用等外径空心圆筒构型，内孔为通腔设计，一方面可以减轻部件自身重量，降低气动驱动时的惯性负载，提升测试动作的响应速度，另一方面通腔内可以穿装拉力检测的传感线缆或者定位导杆，避免外置走线带来的干涉问题，适配测试工位紧凑的安装空间。外圆面做了高精度的同轴度公差控制，和气缸缸筒内壁配合时能保证往复运动的顺滑性，减少卡滞、偏磨的问题，端面的环形壁厚做了均匀化处理，受力时不会出现局部应力集中的情况，能承受测试过程中反复的轴向冲击载荷。

　　在实际应用场景里，这类气缸塞会配套安装在拉力测试机的气动加载端，当设备启动拉力测试流程时，气缸腔室进气推动气缸塞沿轴向伸出，带动装夹在端部的测试夹具对待测工件施加稳定的轴向推力，配合拉力传感器完成工件的拉脱力、耐久拉力等参数的检测，整个动作过程中气缸塞的运动直线度直接影响测试数据的准确性，所以设计时对外圆的圆柱度、端面与轴线的垂直度都做了严格的形位公差约束。从安装边界来看，这款气缸塞的外径尺寸适配常规标准气缸的缸筒内径，安装时不需要额外做转接加工，直接替换同规格的实心活塞杆即可，轴向长度可以根据测试工位的行程需求做适配调整，空心内孔的直径预留了足够的穿线空间，既可以走传感器信号线，也可以穿装冷却气管，适配长时间连续测试的工况需求。

　　设计过程中优先考虑了部件的耐磨性能，外圆表面可以根据使用工况做硬化处理，降低长期往复运动带来的磨损量，延长部件的使用寿命，空心结构的设计也在保证结构强度的前提下减少了材料用量，降低加工成本。在设备调试阶段，这类气缸塞的空心结构还方便操作人员做同轴度校正，通过内孔穿装校正芯轴就能快速完成和缸筒、夹具的对中调整，减少设备调试的时间成本。对于拉力测试类设备来说，气动执行部件的运动稳定性直接决定了测试结果的重复性，这款气缸塞的对称式空心结构在运动时不会出现偏重的问题，高速往复动作时的振动量更小，能保证测试过程中拉力加载的平稳性，避免因为部件振动导致测试数据出现偏差。在日常维护时，空心结构也方便操作人员清理内部积存的杂质，不需要完全拆解就能完成腔室的清洁工作，降低设备维护的难度。
