AC14型大抓力船用锚三维设计作品

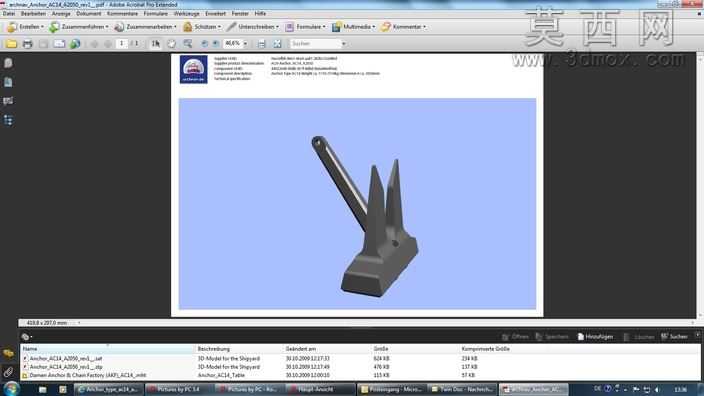

本作品为AC14型A2050规格船用锚的三维参数化建模成果，建模过程严格遵循船用锚具的行业设计规范，以真实锚具的测绘尺寸为基准完成全结构还原。建模阶段首先通过草图绘制锚爪、锚柄、锚冠的核心轮廓曲线，对锚爪的倾斜角度、抓尖弧度、锚柄的截面渐变形态进行精准约束，确保各部件的比例完全匹配实物的力学设计要求，其中锚爪与锚冠的连接过渡区域采用多段曲率连续的曲面构建，避免出现应力集中的尖锐棱角，还原实锚锻造加工后的圆润过渡形态。模型采用实体建模方式完成各部件的布尔合并，锚柄内部的减重长孔、锚冠底部的平整贴合面、锚爪尖端的加厚耐磨结构都逐一还原，整体结构无破面、无重叠面，几何公差控制在合理范围内，可直接用于后续的有限元受力分析、锚泊系统模拟仿真等工程场景。材质渲染阶段针对船用锚的铸钢材质特性，调整金属材质的粗糙度、反光度参数，还原铸钢件表面经抛丸处理后的亚光金属质感，对锚爪尖端的磨损区域做轻微的质感差异化处理，提升模型的真实感。设计过程中充分考虑该型锚的实际使用特性，AC14型锚属于大抓力无杆锚，建模时特意校准了两个锚爪的对称度与张开角度，确保模型能够还原实锚入土抓附时的受力角度，锚冠的重心位置也经过配重校准，保证模型的重心分布与实锚一致，可用于锚的抛投、抓底过程的动力学模拟。整体模型结构完整，细节还原度高，既可以作为船舶舾装设计的配套部件库素材，也可用于船舶相关的教学演示、科普展示场景，为船舶系泊系统的相关设计工作提供精准的三维数字模型支撑。
