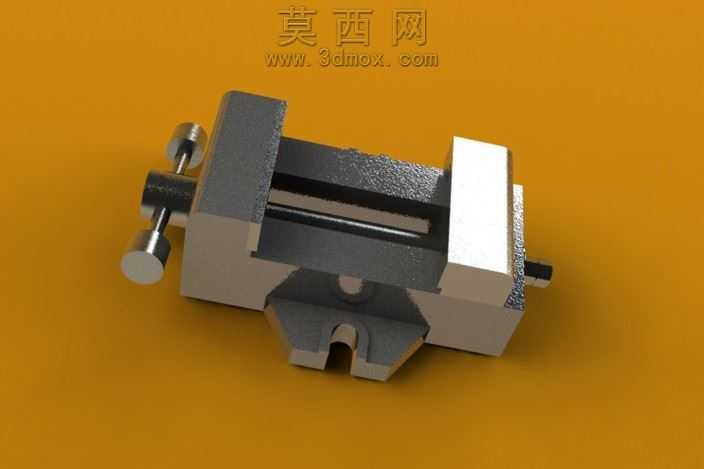

精密机用虎钳三维结构设计作品

本作品为机用虎钳的三维建模设计成果，建模过程中严格遵循机械加工工装夹具的实际尺寸比例与结构逻辑，完整还原了虎钳的全部功能部件。建模阶段以参数化设计为核心思路，对固定钳身、活动钳身、丝杠传动副、钳口夹板、底座定位结构等核心部件进行独立建模，各部件间的装配关系完全匹配实际机械装配要求，丝杠与活动钳身的传动配合间隙、钳身导轨的滑动配合公差都按照真实工装的设计标准进行参数设定，确保模型可直接用于装配干涉检查、运动仿真验证等后续设计环节。材质渲染阶段针对不同部件的实际材质属性进行精细化调整：钳身主体采用铸铁材质参数，还原铸铁表面哑光磨砂的金属质感，表面做细微的铸造纹理处理，还原真实铸件的表面肌理；丝杠、操作手柄等传动受力部件采用调质钢材材质，添加金属切削加工后的细微刀纹与金属反光属性，突出传动部件的加工精度感；钳口防滑夹板采用淬火硬化钢材质，表面做网格防滑齿的细节建模，还原钳口的防滑夹紧功能特征；底座定位结构添加氧化发黑的表面处理质感，区分不同功能部件的表面工艺差异。结构设计上完整复现了机用虎钳的核心功能逻辑：通过转动侧边操作手柄带动丝杠旋转，驱动活动钳身沿钳身导轨做直线往复运动，实现对工件的夹紧与松脱动作，底座的定位卡槽结构可实现虎钳在机床工作台面上的快速定位安装，钳口夹板的可拆卸结构也在模型中完整呈现，可直观展示易损件更换的结构逻辑。整体建模过程兼顾了结构准确性与视觉表现力，既保证各部件的机械结构符合工程设计规范，也通过材质与光影渲染突出虎钳作为机加工工装的工业质感，可用于机械设计教学演示、工装结构参考、加工工艺展示等多种场景。
