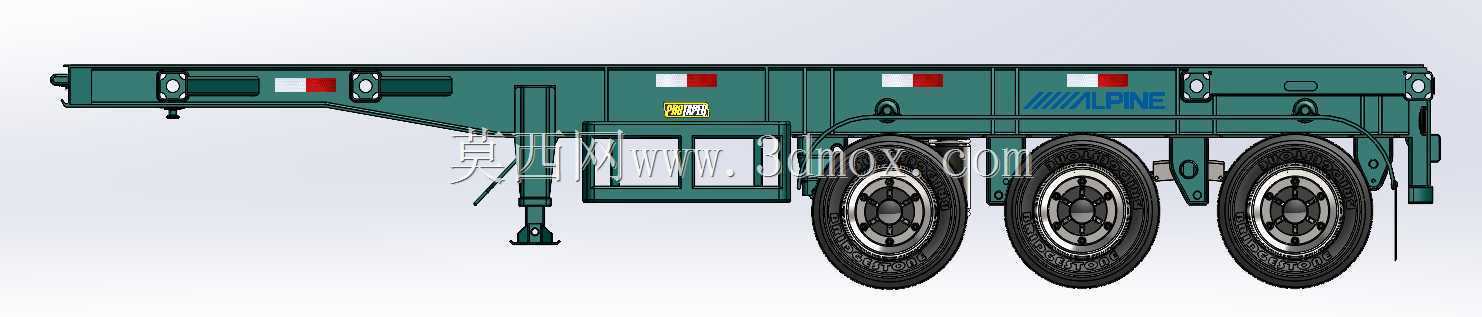

三轴集装箱运输半挂车车架结构设计

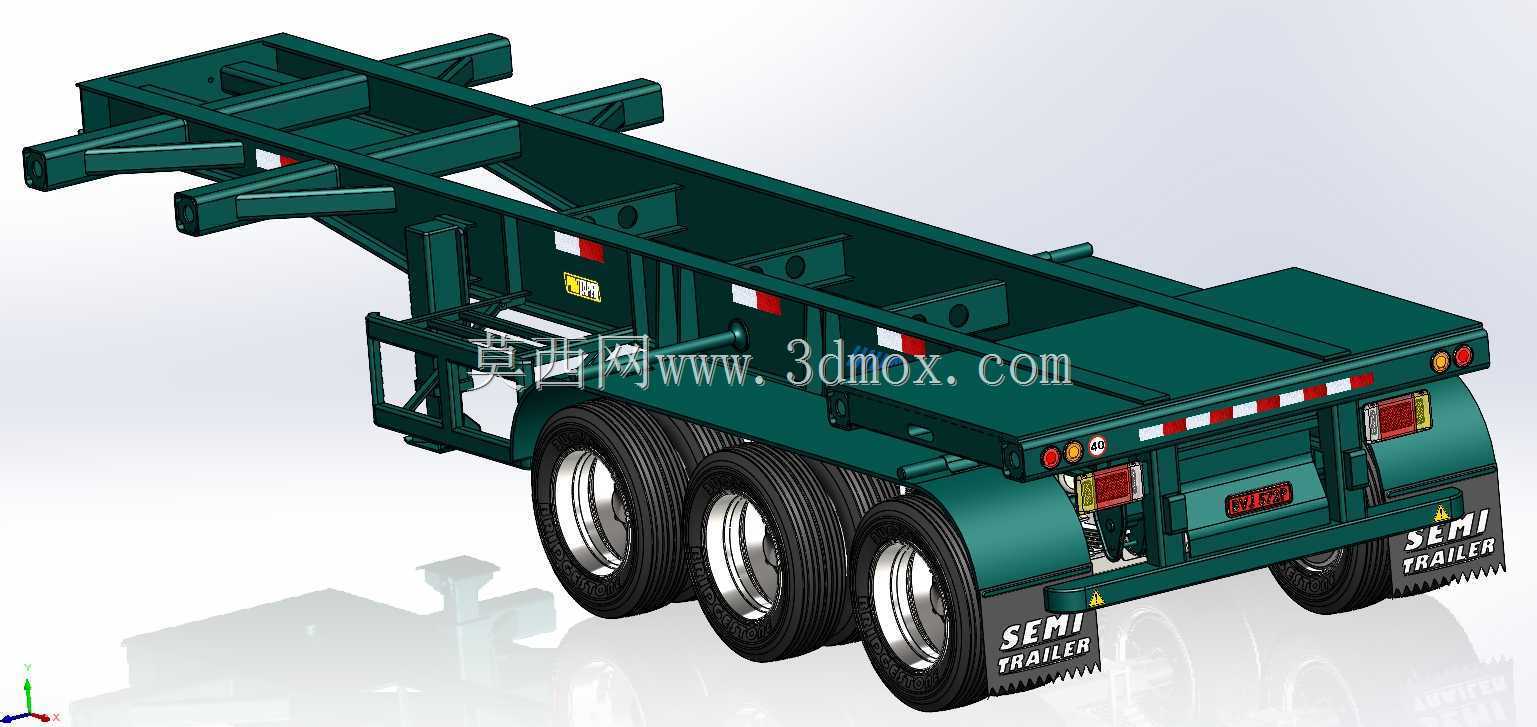

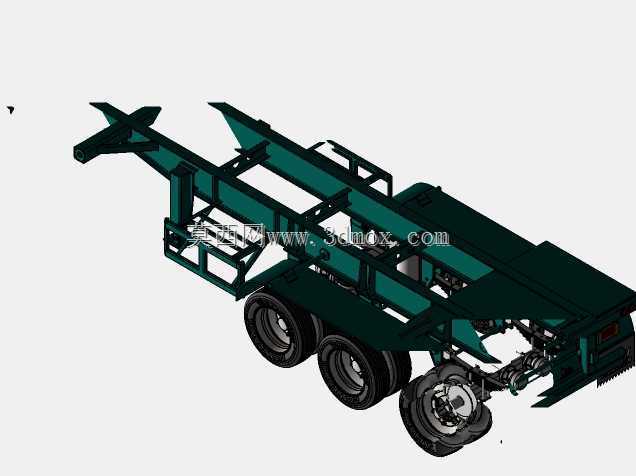

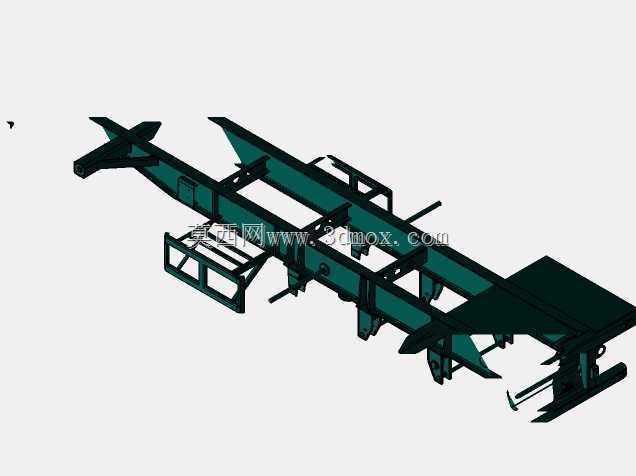

　　在港口短倒、干线物流的集装箱转运场景里，骨架式半挂车是适配标准集装箱装载的核心承载装备，区别于平板半挂车的通用载货属性，这类车架完全围绕ISO标准集装箱的锁固点位做结构匹配，没有多余的载货平板结构，自重更轻，装载冗余更高。从结构设计逻辑来看，这款三轴骨架半挂车的主纵梁采用变截面工字钢结构，前段鹅颈位置做高度收窄处理，匹配牵引车头的鞍座连接高度，保证行驶过程中主挂衔接的平顺性，纵梁中段与后段的高度根据轴荷分布做渐变强化，对应集装箱满载时的载荷集中区域，腹板与翼缘板的厚度根据受力仿真结果做差异化选型，避免整备质量不必要的增加。横梁采用贯穿式焊接结构，每道横梁的位置严格对应集装箱底部的角件锁座安装点，锁座采用标准扭锁结构，可适配20英尺、

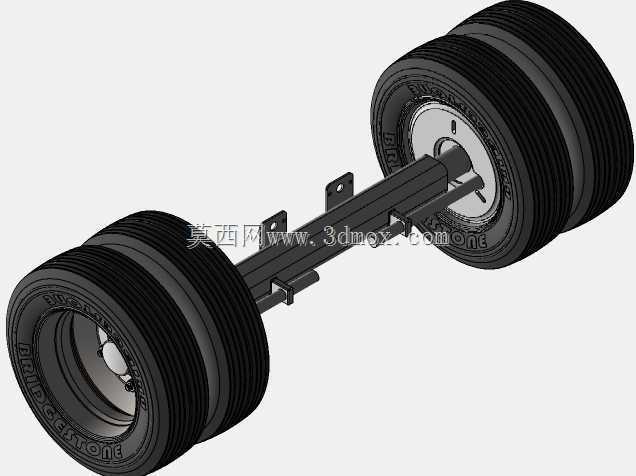

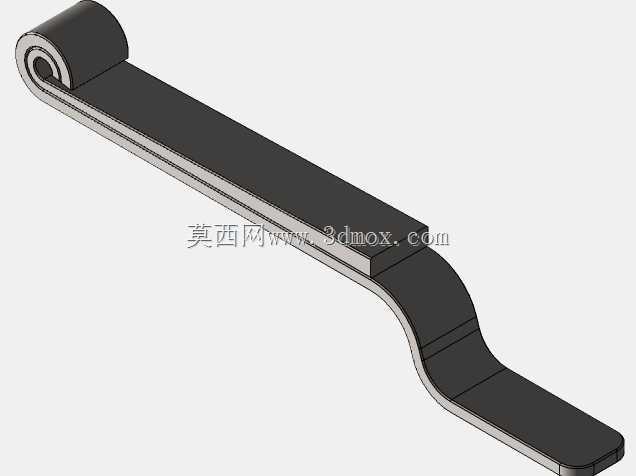

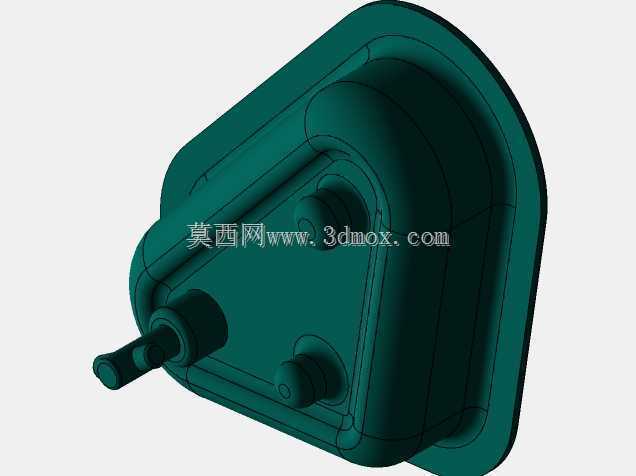

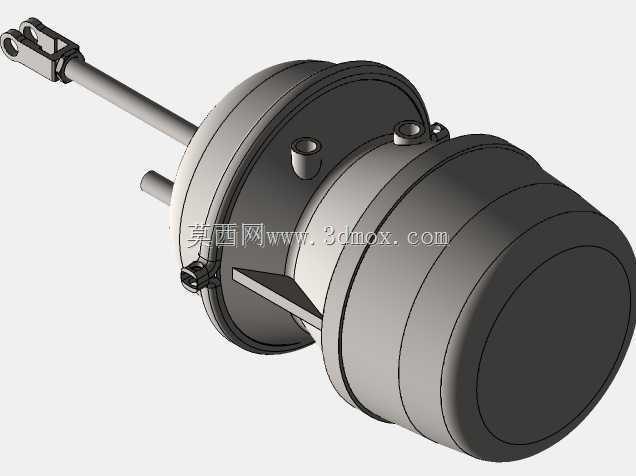

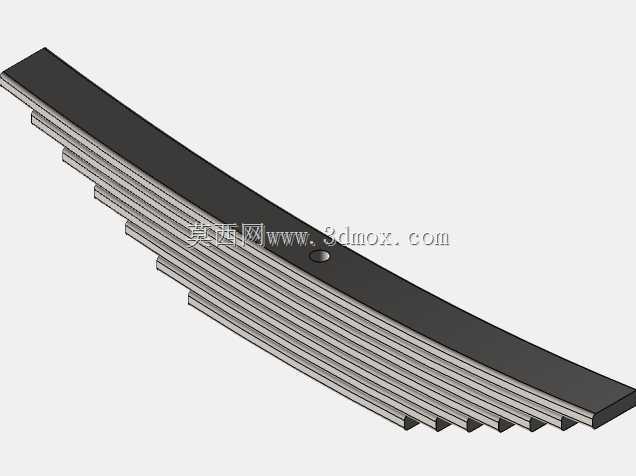

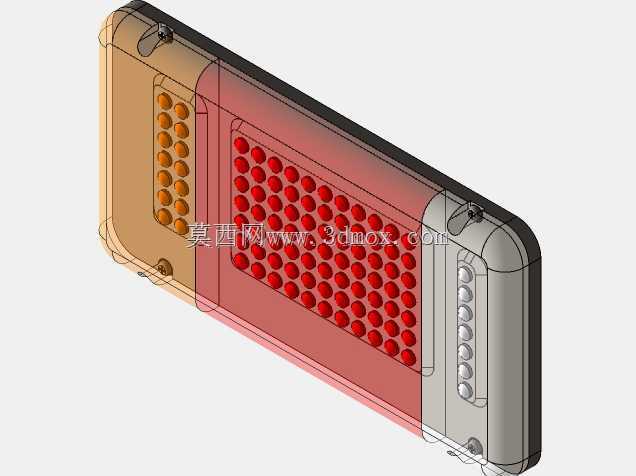

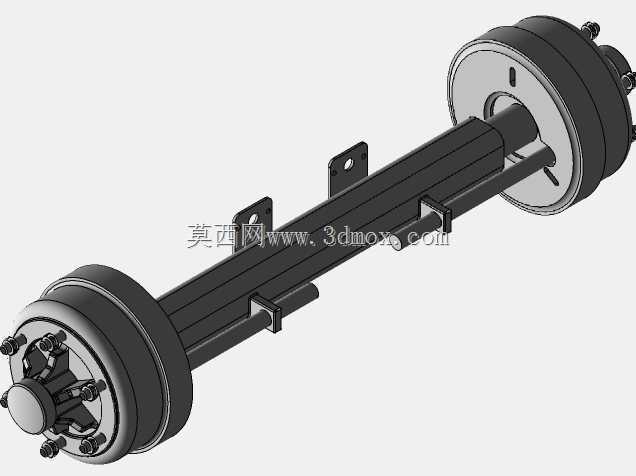

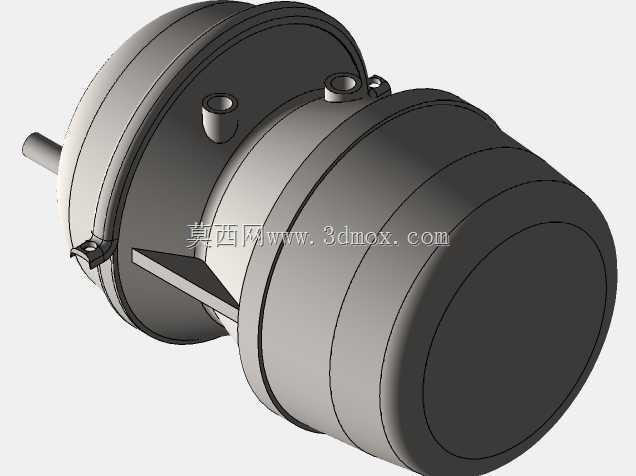

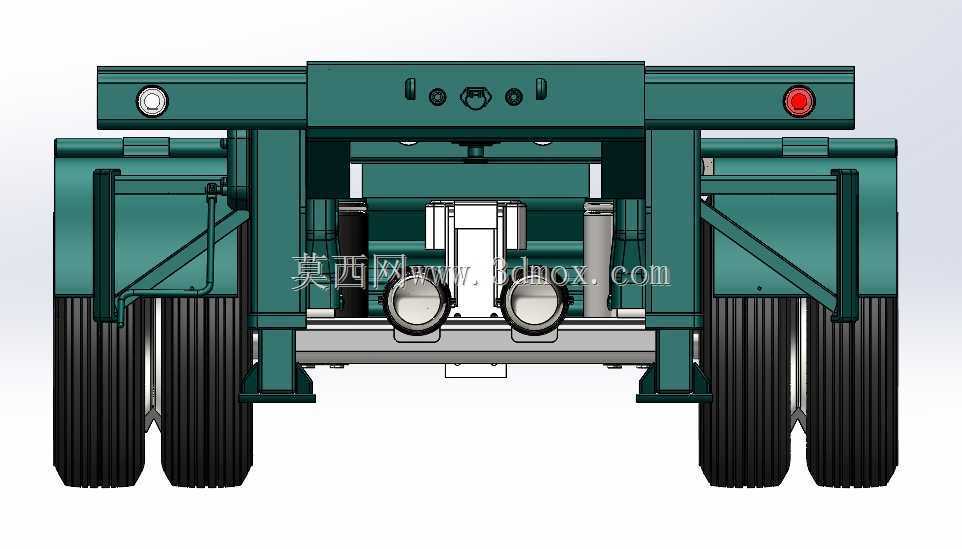

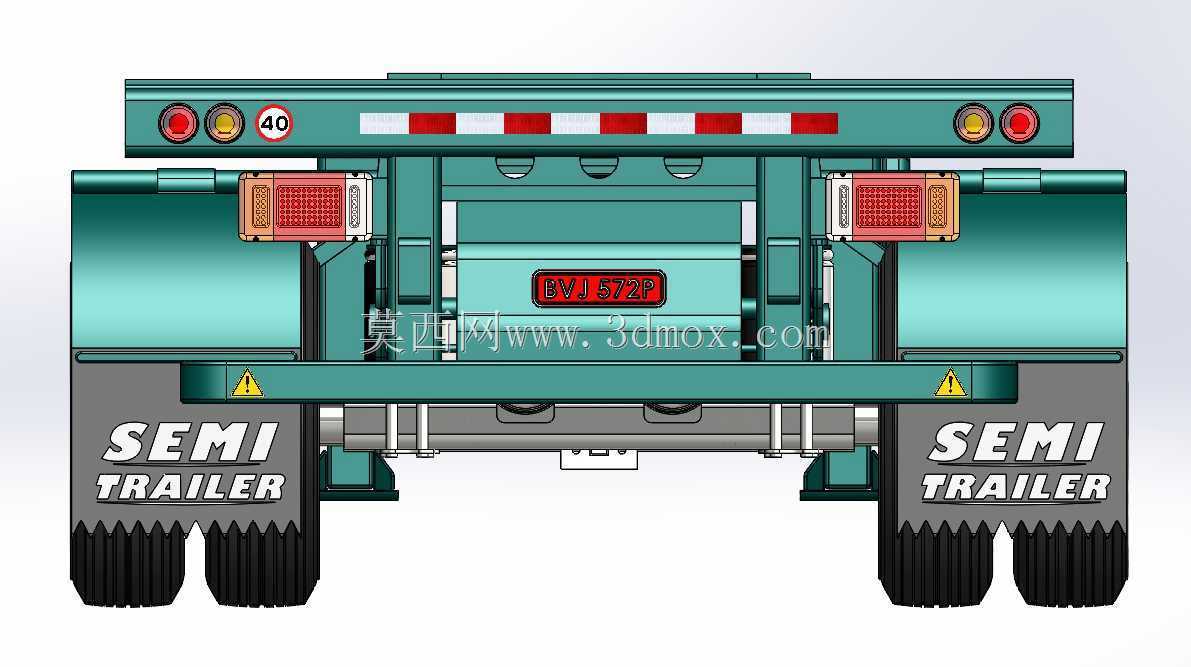

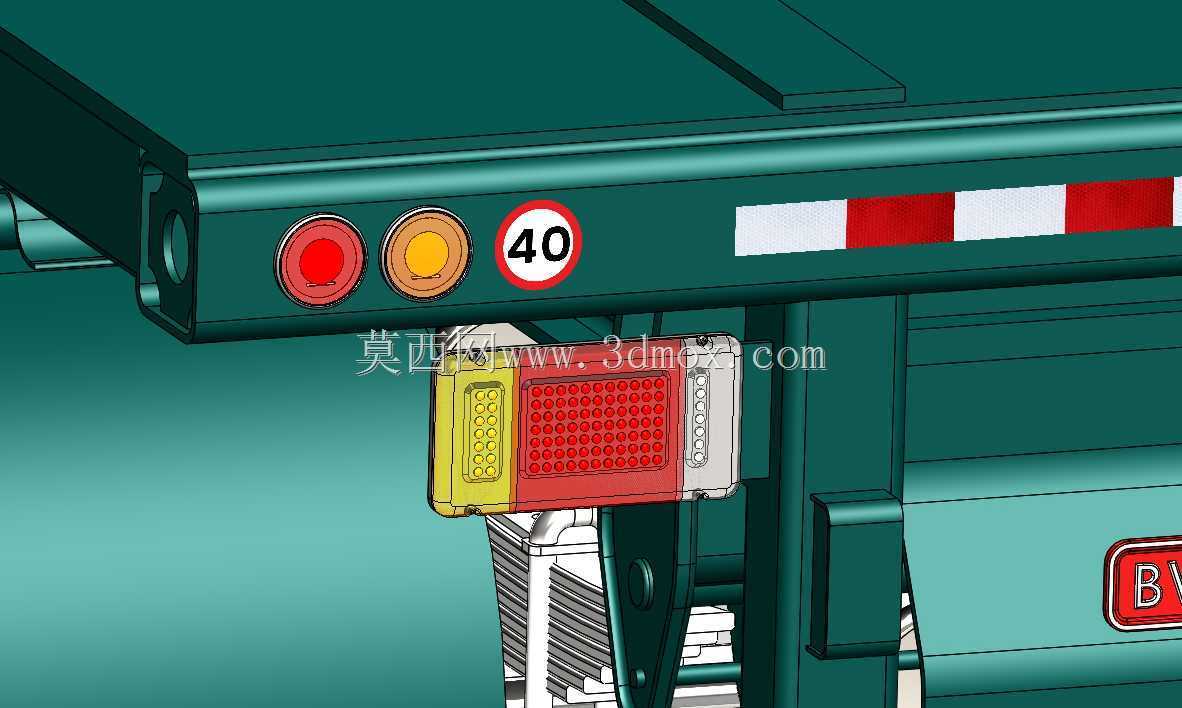

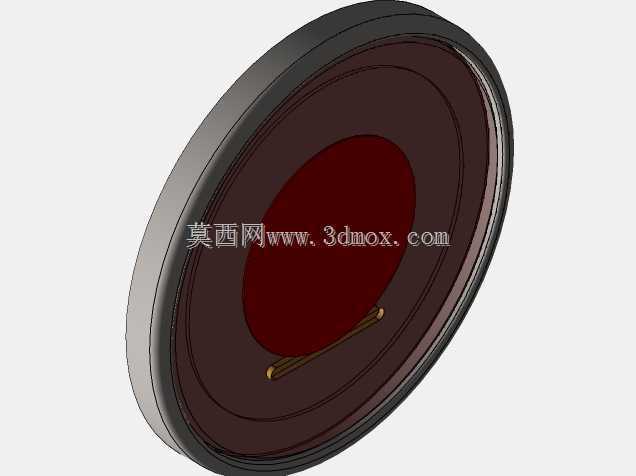

　　40英尺标准集装箱的快速锁固，不需要额外加装过渡连接件，锁座安装面的平面度公差控制在1mm以内，避免集装箱落位后出现局部应力集中导致的角件变形。行走机构采用三轴并装布局，每根车轴的安装位置通过轴荷计算匹配，保证满载时各轴载荷分配偏差不超过5%，符合道路运输的轴荷限值要求，悬架采用常规的钢板弹簧悬架结构，匹配重载型减震器与制动气室，制动管路沿车架纵梁内侧排布，做专用管卡固定，避免行驶过程中管路晃动磨损，车尾位置按照道路安全规范设置反光标识、尾灯组与防护装置，后下部防护装置的离地高度与强度满足防钻入要求，侧方设置防护栏避免非机动车卷入。车架的前部设置牵引销连接区域，牵引销采用标准50号或90号牵引销适配不同吨位的牵引车头，

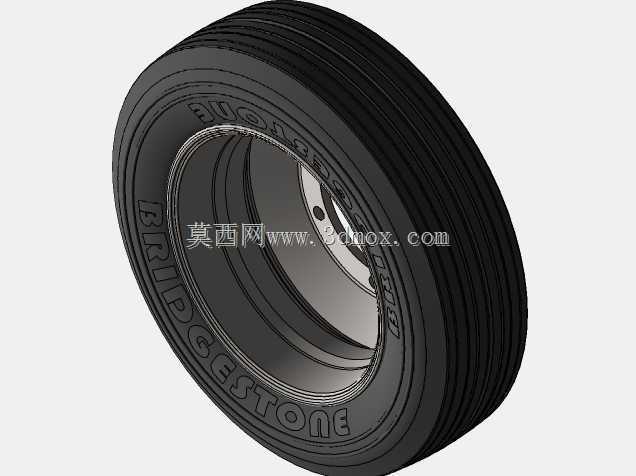

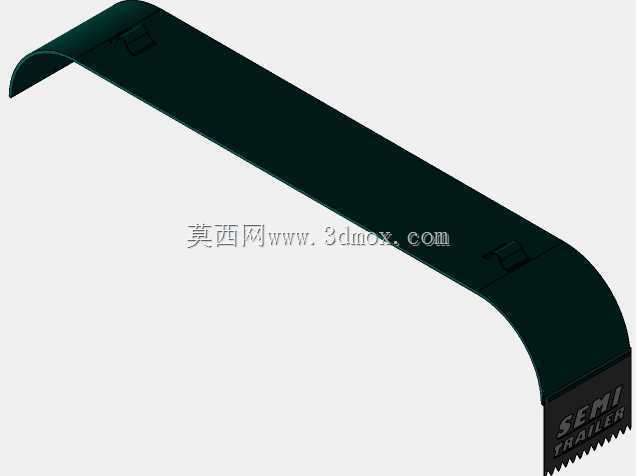

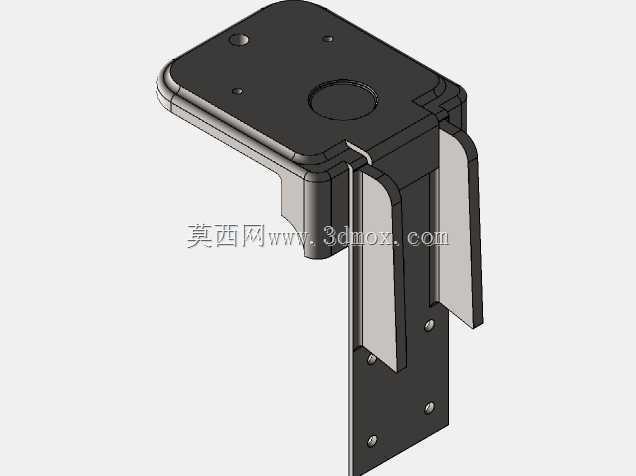

　　牵引销安装板做加厚处理，周围加焊加强筋分散牵引过程中的冲击力，支腿布置在车架前段两侧，采用联动式机械支腿，满足脱挂状态下的车架支撑需求，支腿的安装高度可根据牵引鞍座的高度做小幅调整，保证主挂连接时车架处于水平状态。设计过程中需要重点校核几个安装边界：首先是车架总宽度不超过2.55米的道路限值，总长度根据适配的集装箱尺寸匹配，40英尺集装箱适配的车架长度控制在12.4米左右，保证集装箱落位后前后悬长度符合行驶安全要求；其次是车轴的轮距参数匹配常规货运轮胎的安装空间，轮胎与车架纵梁、轮罩之间预留足够的跳动间隙，避免重载颠簸时轮胎与车架发生干涉；再者是电气路的接口位置统一布置在车架前端左侧，与牵引车头的接口位置对应，减少管线的弯折长度。

　　这类骨架半挂车的日常应用场景覆盖港口集装箱堆场到物流园区的定点转运，也可用于长途干线的集装箱运输，由于去掉了整面的载货平板，车辆整备质量比同长度平板半挂车轻1.5吨左右，可对应增加同等重量的载货量，提升运输效率，同时车架的镂空结构也减少了行驶过程中的风阻，降低长途运输的燃油消耗。结构建模过程中，所有焊接位置都需要标注明确的焊脚高度要求，承力位置的焊缝要求满焊，非承力位置可采用间断焊减少焊接变形，所有外露的金属构件都需要做抛丸除锈后喷涂防腐涂层，适应雨雪、盐雾等不同运输环境下的防腐蚀需求，车架的铰接位置、牵引销、锁座等易磨损部件采用耐磨合金钢材质，保证长期重载使用下的磨损量在允许范围内。
