波音737系列民航客机外观结构三维数模

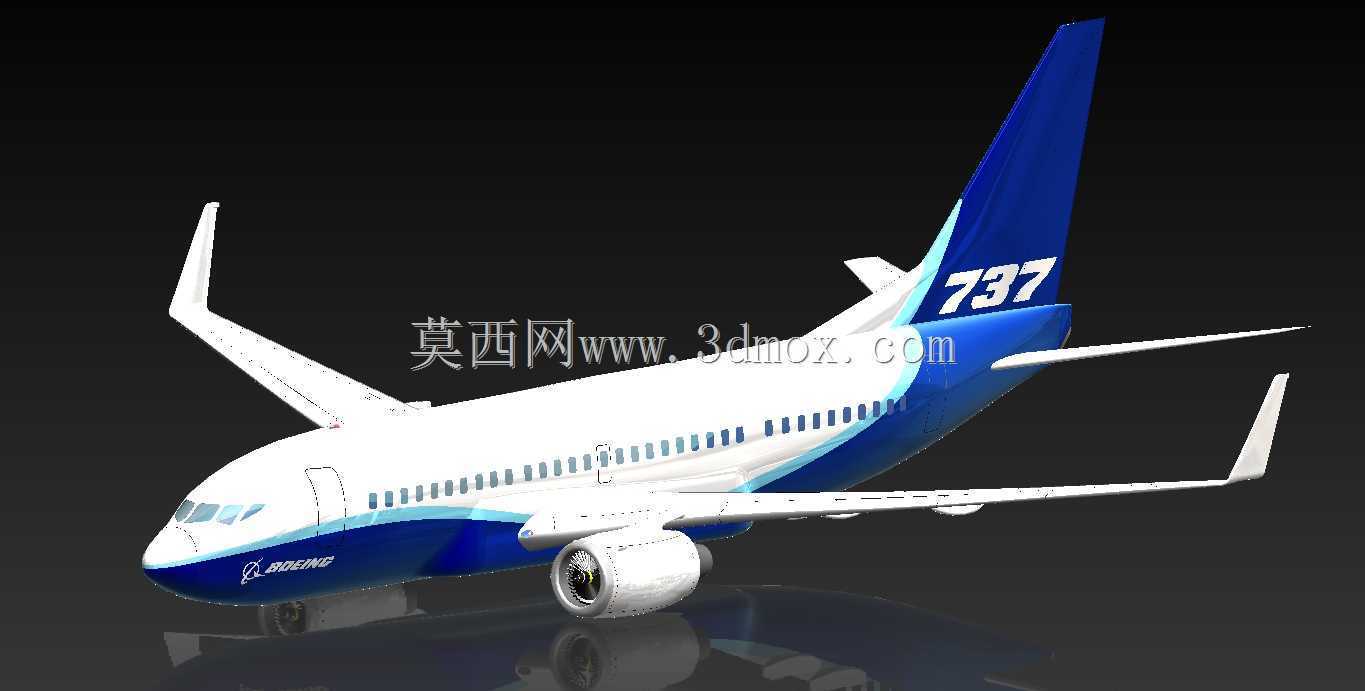

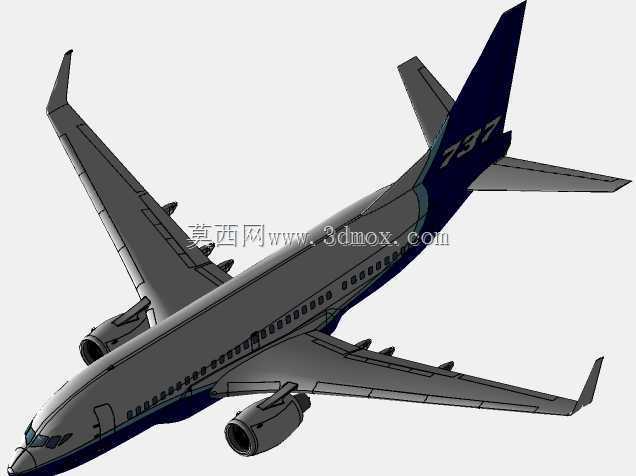

　　该三维数模还原了波音737系列单通道窄体民航客机的完整外观结构，覆盖机身、机翼、尾翼、动力吊舱、起落架等全部外露气动与结构部件，可用于航空类教学演示、机场场景仿真搭建、民航科普展陈配套、影视特效素材制作等多个场景。从实际用途来看，单通道窄体客机是当前国内国际中短程民航航线的主力运力，承担着1000-5000公里航段的旅客运输、腹舱货运任务，该机型也是全球民航业保有量最高、航线覆盖最广的窄体客机型号，日常运行中频繁出现在干线、支线机场的停机位、滑行道与跑道区域，相关仿真场景搭建对该机型的模型还原度有较高要求。从功能特性还原来看，数模完整呈现了该机型低单翼、翼下吊挂双发动机、垂直尾翼后掠、水平尾翼安装于机身后段的典型布局，

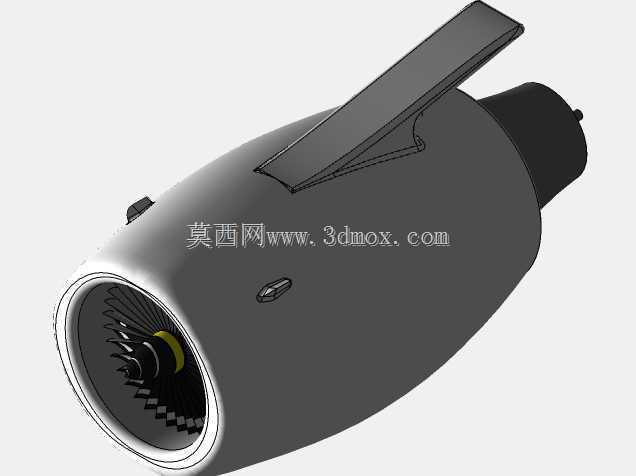

　　机身截面为近似圆形的增压客舱截面，沿机身纵向布置多排客舱舷窗，机头位置还原了驾驶舱风挡的曲面造型与弧度，前机身左侧设置前登机门、右侧对应设置前服务门，后机身左右两侧设置后应急出口，机翼部分还原了前缘缝翼、后缘襟翼、副翼的分段结构，翼尖位置还原了该系列机型经典的融合式翼梢小翼造型，能够有效降低巡航阶段的诱导阻力，提升燃油经济性；垂直尾翼前缘后掠角符合真机气动参数，表面还原了航空公司涂装的分色区域，水平尾翼为对称后掠翼型，安装位置避开发动机尾喷流的直接影响区域；翼下吊挂的涡轮风扇发动机短舱还原了进气道唇口、风扇叶片、反推装置格栅、尾喷口的完整外形，短舱与机翼之间的吊挂结构连接关系清晰，起落架部分还原了前三点式起落架的收放舱位轮廓，

　　主起落架为双轮结构、前起落架为双轮结构，轮胎、轮毂、起落架支柱的外形比例与真机一致。从设计思路来看，该外观数模优先保证气动外形的曲面连续性，机身纵向曲面沿对称面平滑过渡，机翼、尾翼的翼型剖面符合民航客机低速巡航阶段的气动设计要求，所有外露部件的相对位置严格按照真机的安装边界进行匹配：机身长度与翼展的比例符合737系列的实际尺寸比例，垂直尾翼高度与机身高度的比例、发动机短舱与机翼地面的净空距离、水平尾翼的展长与机身宽度的比例均经过校准，避免出现部件干涉、比例失调的问题；机身表面的蒙皮分块、客舱舷窗的间距、登机门与应急出口的位置均参考真机的实际布置，保证外观仿真的真实感。在实际工程应用中，该类外观数模不需要还原内部复杂的航电、液压、

　　客舱内饰结构，重点保证外部轮廓的精度与部件位置的准确性，即可满足大部分场景的使用需求：比如用于机场塔台仿真模拟系统的视景素材时，只需要保证机型识别度、外形比例正确，即可配合视景系统完成飞机滑行、起飞、降落的动态演示；用于航空科普展项时，可配合剖切演示装置展示飞机的外部气动布局，帮助参观者理解民航客机的基本结构组成；用于机械类专业的三维建模教学时，可作为复杂曲面产品建模的参考案例，讲解大尺寸曲面造型、多部件装配定位、曲面连续性处理的相关建模技巧。建模过程中针对大尺寸曲面的拼接问题，采用对称建模思路先完成半侧机身、机翼、尾翼的曲面构建，再通过镜像操作完成整体模型的拼接，有效保证左右两侧部件的对称性，减少曲面拼接处的误差；针对发动机短舱这类复杂回转类曲面，采用多截面放样的方式构建曲面，保证进气道、短舱主体、尾喷口之间的曲面平滑过渡，避免出现曲面褶皱、棱角突兀的问题；所有活动翼面与固定翼面之间预留了合理的间隙，还原真机的舵面活动边界，若后续需要做飞行动画演示，可直接在现有模型基础上添加舵面转动的运动副，不需要重新调整部件的位置与尺寸。
