带键槽轮齿一体式金属齿轮三维设计

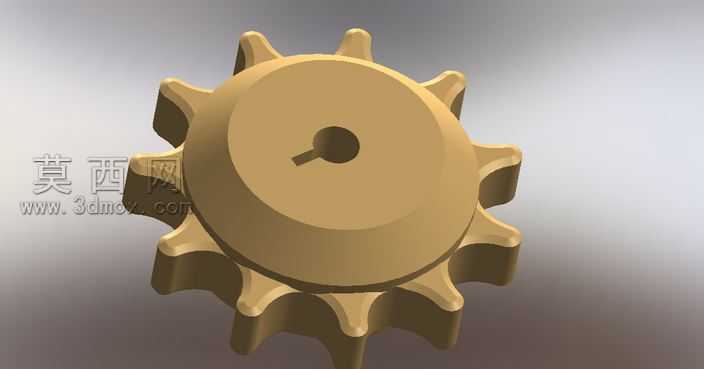

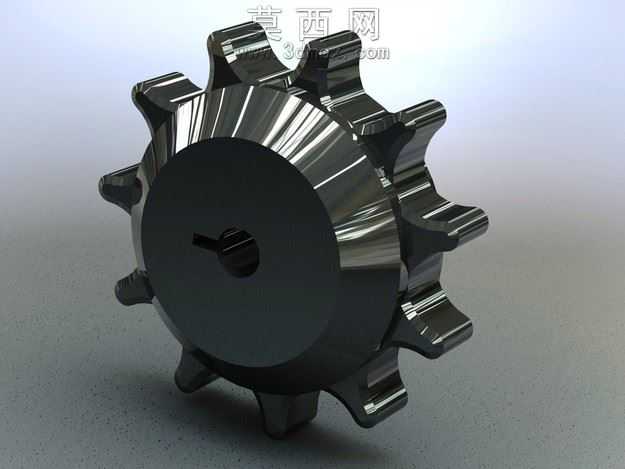

本作品为轮齿一体式结构齿轮的三维设计成果，建模阶段采用参数化设计思路完成整体结构搭建，首先以回转体建模逻辑构建齿轮的基体轮盘部分，精准控制轮盘的轴向厚度与径向尺寸，保证基体的结构强度满足常规传动场景的载荷需求。在轮齿部分的建模中，严格遵循渐开线齿廓的成型规律，逐齿校准齿形的齿顶高、齿根高、齿距参数，确保每一个轮齿的齿形精度符合传动啮合的公差要求，避免后续啮合传动过程中出现卡滞、磨损不均的问题。针对齿轮中心的安装定位结构，设计了带定位键槽的中心安装孔，键槽的尺寸与位置经过反复校核，能够保证齿轮与传动轴装配时的周向定位精度，杜绝传动过程中出现相对打滑的情况，中心孔的孔径公差按照间隙配合的标准设定，兼顾装配便捷性与同轴度要求。材质与渲染阶段，为模型赋予了哑光金属铜材质，调整材质的粗糙度、金属度参数还原金属零件的真实质感，通过布光调整突出轮齿的齿形轮廓、基体的端面平整度以及键槽的结构细节，渲染效果能够清晰展示零件的各个结构特征，直观呈现零件的实际外观形态。结构设计上采用轮齿与轮盘一体化的结构形式，相较于装配式齿轮拥有更高的结构刚性，能够承受更大的传动扭矩，轮盘与轮齿的过渡位置做了圆弧过渡处理，有效降低应力集中系数，提升零件的疲劳使用寿命，整体结构无冗余设计，在满足传动功能的前提下尽可能控制零件重量，适配轻量化的机械装配需求。整个建模过程严格遵循机械设计的相关标准，所有结构尺寸均经过合理性校验，既保证了零件的功能实用性，也兼顾了加工制造的工艺可行性，可直接用于机械传动结构的装配验证、运动仿真以及相关教学演示场景。
