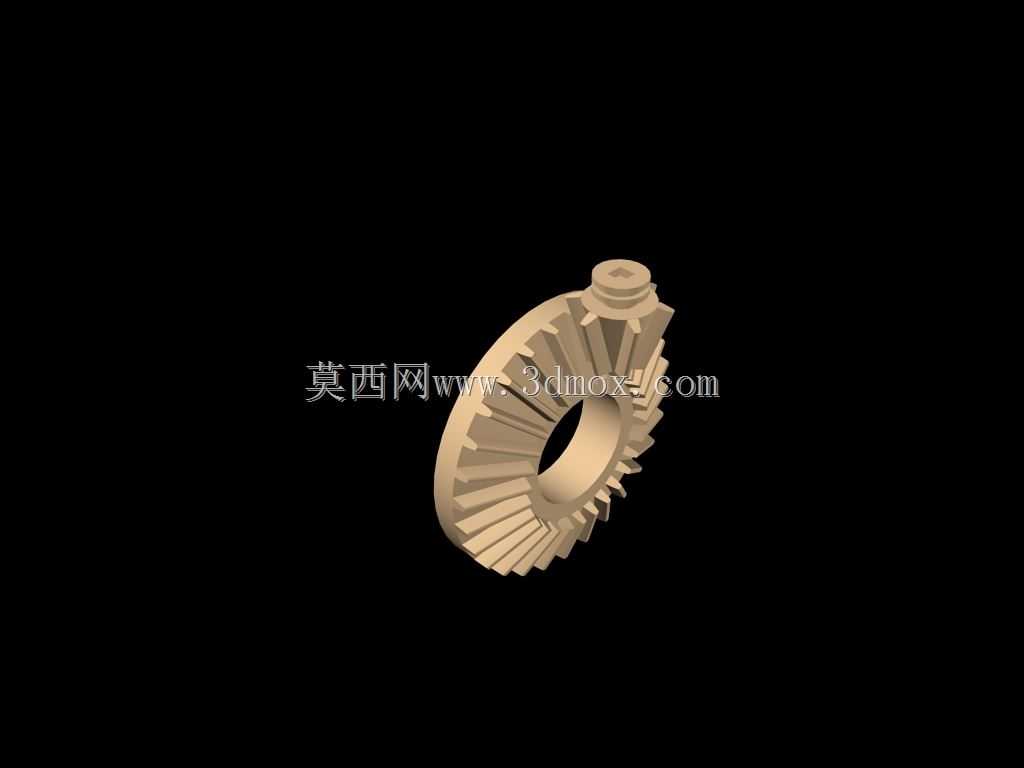

车床卡盘用小齿轮与盘组件结构设计

该组件是车床卡盘核心传动执行部件，主要应用于普通卧式车床、数控车床的手动或动力卡盘内部，承担卡盘卡爪的径向驱动功能，是实现工件装夹定位、传递卡紧力矩的关键结构单元。在实际车床加工场景中，卡盘需要带动工件随主轴完成高速回转、切削进给等动作，该组件的传动精度、结构强度直接决定了工件装夹的同轴度、夹紧可靠性，进而影响车削加工的尺寸精度与表面加工质量，若组件传动间隙过大或齿部强度不足，会导致工件装夹偏移、切削过程中工件松动，直接造成加工废品甚至引发生产安全事故。从功能特性来看，该组件采用锥齿与同轴盘体一体化集成结构，锥齿部分与卡盘内部的伞齿轮传动副啮合，将输入的周向旋转力矩转化为盘体的定轴回转运动，盘体端面上设置有与卡爪滑块配合的平面螺纹槽，当盘体转动时，平面螺纹会同步驱动三个或四个卡爪沿卡盘径向做同步收拢或张开动作，实现对不同直径工件的定心装夹。齿部采用渐开线锥齿廓设计，啮合重合度高，传动过程中受力均匀，能够承受较大的卡紧力矩传递，同时齿面经过结构优化，可有效降低长期往复回转带来的齿面磨损，延长组件的使用寿命。在设计思路上，该组件充分考虑车床卡盘内部的紧凑安装空间，将传动齿轮与驱动盘体整合为单一组件，减少了分体装配带来的累积误差，同时在盘体中心设置了同轴定位通孔，可与卡盘主轴的定位轴段配合，保证组件回转时的同轴度要求，避免盘体转动时出现偏摆导致卡爪运动不同步。组件的齿部外径、盘体外径、中心定位孔直径、端面螺纹导程等尺寸均匹配对应规格卡盘的安装边界，齿部的啮合角度、盘体的厚度参数经过受力校核，既能够满足常规车削加工的最大卡紧力要求，又不会占用过多卡盘内部空间，同时组件的安装定位面设计有对应的止口结构，装配时可快速实现与卡盘基体的定位配合，降低装配调试的难度。在实际使用过程中，该组件可适配不同规格的三爪自定心卡盘，既可以用于新卡盘的生产装配，也可作为老旧卡盘磨损后的替换备件，其传动结构的稳定性能够保证卡盘长期使用后仍保持可靠的定心精度，减少卡盘的维护频次，提升车床加工的生产效率。
