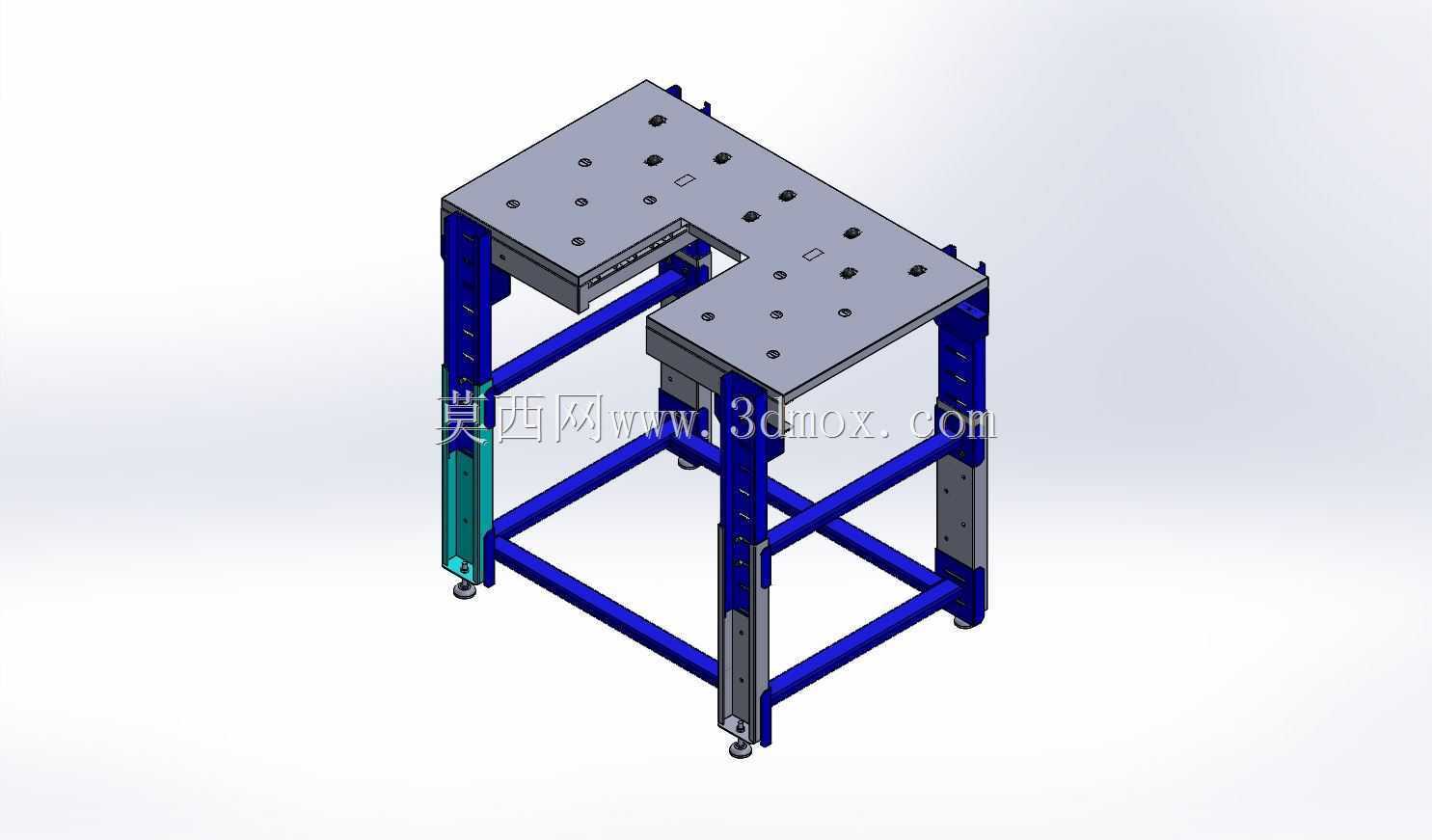

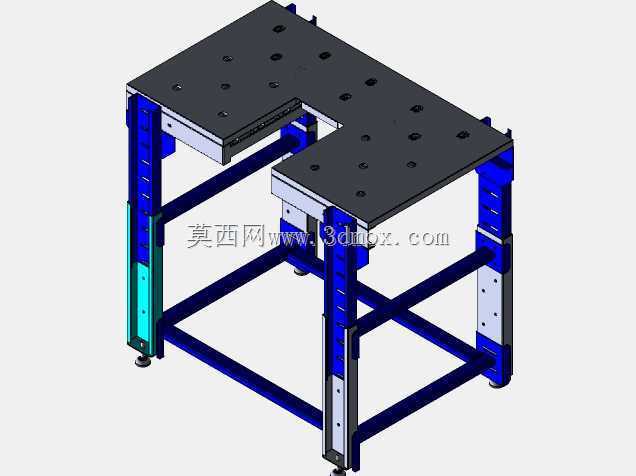

工业级可调式滚珠轴承承载工作台结构

　　这款滚珠轴承台主要面向精密装配、检测工位的物料承托与流转需求，常见于电子元器件组装、小型精密部件检测、传感器校准这类需要平稳承托、可灵活调整作业高度的生产场景，区别于普通固定工作台，它的核心作用是给带滚珠输送需求的工序提供稳定的承载基准，台面上的安装孔位可直接适配不同规格的滚珠轴承模组，让放置在台面上的工件能够依靠滚珠实现低阻力的水平滑移，减少操作人员搬移工件的体力消耗，同时避免工件底面在推移过程中出现划伤。从结构设计逻辑来看，整体采用框架式方管焊接作为主体承力骨架，四根竖向支撑腿搭配多层横向连接杆形成稳定的空间桁架结构，能够抵消台面受偏载时产生的扭转力矩，避免长期承重后出现框架变形。支撑腿上设计了等距排布的高度调节孔位，

　　可根据不同操作人员的作业身高、上下游设备的对接高度差，快速调整台面的离地高度，调整到位后通过穿销配合锁紧螺栓固定，调节行程覆盖常规坐姿、站姿作业的高度区间，适配不同产线的布局需求。每根支撑腿的底部都配置了可调脚杯，脚杯通过螺纹与支撑腿连接，安装时可通过旋转脚杯调整单腿的支撑高度，抵消地面不平整带来的台面倾斜问题，保证台面整体的水平度误差控制在装配作业允许的范围内，部分脚杯还预留了地脚螺栓安装孔，若设备需要固定在地面承受较大冲击载荷，可直接通过膨胀螺栓将脚杯与地面锚固，提升整体的抗倾覆能力。台面部分采用分体式L型布局设计，两块台面板通过定位销与下方的支撑框架连接，台面上按照标准矩阵排布了螺纹安装孔与定位销孔，

　　既可以直接安装标准规格的滚珠轴承组件，也可以根据具体的工件形状加装定制化的定位夹具、挡停机构，两块台面板之间的缺口位置可预留空间安装检测探头、扫码枪或者工位辅助工具，让作业人员无需侧身就能够到工位上的辅助装置，优化作业动线。框架侧面预留了标准铝型材安装槽，可后续加装物料盒挂架、气动管路走线槽、照明支架等附属配件，不需要在原有框架上额外钻孔焊接，方便工位根据生产需求做柔性改造。从安装边界来看，整体占地尺寸适配中小型车间的标准工位间距，放置时不需要对原有地面做特殊处理，仅需保证地面承载力满足设备满载承重要求即可，台面的边缘做了倒角处理，避免作业人员磕碰受伤，框架的所有焊接位置都做了打磨去毛刺处理，表面喷塑处理既能够抵御车间内的油污、

　　切削液腐蚀，也不会产生掉漆碎屑污染洁净装配环境。在实际使用中，这类轴承台常和生产线的接驳台、检测工位搭配使用，工件从上游工序流到台面上后，可依靠滚珠的低阻力特性轻松推移到作业位置，完成装配或检测后再推送到下游输送线，相比普通的固定工作台，能够减少40%以上的工件推移阻力，尤其适合重量在5到20公斤之间的中小型精密部件加工作业，不会因为推移阻力过大导致工件偏移、磕碰。设计过程中特意对支撑框架的受力做了仿真校核，当台面满载均匀放置工件时，框架的最大变形量控制在0.2mm以内，不会因为框架变形导致滚珠轴承的安装基面出现倾斜，保证滚珠转动顺畅，不会出现卡滞、受力不均的问题。台面板的厚度经过选型计算，在保证台面刚性的前提下尽可能控制整体重量，方便后期的台面更换与模组加装，所有的连接孔位都做了公差匹配，保证配件安装时的互换性，不需要现场二次配钻，能够大幅缩短工位的搭建周期。
