工业防护用平开式安全门结构设计

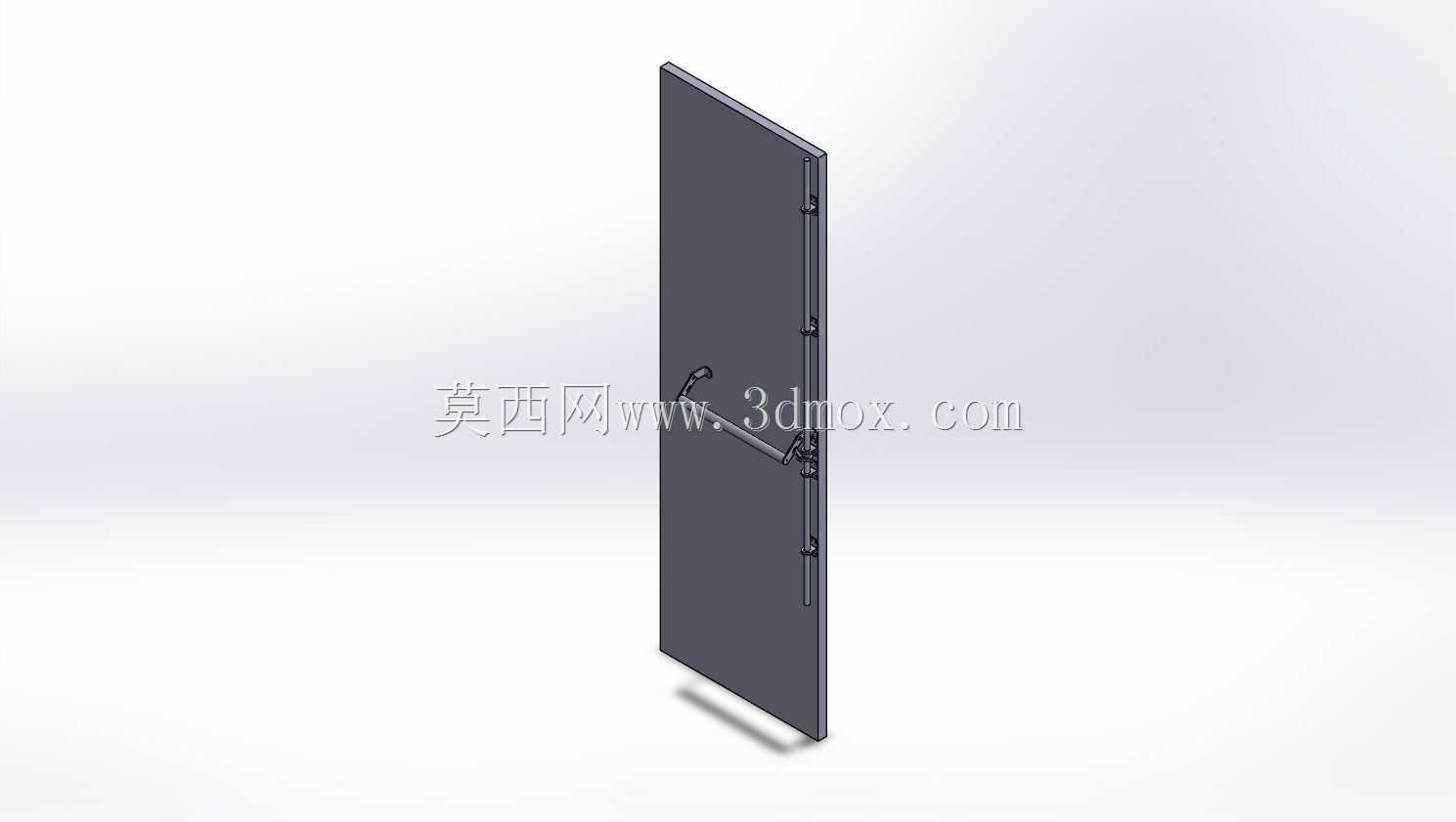

　　在各类工业生产车间、自动化设备作业区域、仓储分区隔断场景中，安全门是承担区域物理隔离、人员误入防护、作业边界划定功能的核心结构部件，不同于民用建筑的入户门或室内门，工业场景下的安全门需要兼顾结构强度、开合便捷性、安装适配性与长期使用的可靠性，本次设计的平开式工业安全门，正是针对这类常规工业防护场景做的结构优化方案。从实际使用场景来看，这类安全门常被用在自动化生产线的外围防护栏开口处、设备检修区域的通道入口、仓储区域的人员通行隔断、高空作业平台的出入口位置，既需要在常态下保持闭合状态，阻挡无关人员进入存在机械伤害、高处坠落、物料堆放风险的区域，又要保证授权人员在作业、巡检、应急疏散时可以快速顺畅开合，不会出现卡滞、开启费力的问题。设计过程中首先确定了门体的整体承载逻辑，门体主体采用一体化平板式结构，摒弃了多余的镂空或装饰性结构，一方面可以避免杂物从门体缝隙掉入防护区域，另一方面平板结构的抗冲击性能更优，即便受到车间内转运小车的轻微剐蹭、物料的意外撞击，也不会出现局部变形失效的问题。门体侧边配置了多组合页结构，沿门体竖直方向均匀排布，相比单组或两组合页的配置，多组合页可以将门体的自重载荷均匀分散到安装门框上，避免长期使用后门体出现下坠、开合蹭边的问题，合页的转轴位置做了间隙适配设计，预留了足够的润滑脂存储空间，即便在车间多粉尘、多油污的环境下，也能保证长期开合无卡滞。门体的执手采用下压式杠杆结构，安装位置符合人体工程学高度，

　　人员站立状态下无需弯腰或抬手即可轻松操作，执手内部联动的锁止结构可以在门体闭合后自动卡入门框的锁扣位置，避免门体受车间气流、设备振动影响出现自行开启的问题，同时锁止结构没有采用复杂的电子元件，纯机械结构的可靠性更高，不会因为断电、线路故障导致门体无法正常开启，满足应急场景下的快速通行需求。从安装边界来看，门体的整体厚度控制在常规工业防护栏的适配尺寸范围内，安装时不需要对现有防护栏的立柱结构做额外改造，门框的连接孔位采用长圆孔设计，可以适配现场安装时的立柱间距误差、地面高低差带来的安装偏差，降低现场施工的调整难度。门体的开合方向可以根据现场通道的布局做左右换向调整，合页与锁扣的安装位置在门体左右两侧都预留了对应的安装基准面，

　　不需要额外打孔或切割结构，现场安装人员只需要调换合页与执手的安装位置即可完成开门方向的调整，适配不同通道的避让需求。考虑到工业场景下的地面可能存在不平整、有堆积杂物的情况，门体的下边缘距离地面预留了足够的安全间隙，既不会因为地面轻微凸起导致门体开合剐蹭地面，也不会因为间隙过大失去防护隔离的作用，门体的上边缘与防护栏的上横梁保持齐平，避免出现高低差导致的攀爬风险。在结构强度校核阶段，针对门体最容易出现变形的中部位置做了加强处理，门体内侧隐含了加强筋结构，在不增加门体整体自重的前提下，提升了门体的抗侧向冲击能力，即便人员倚靠或者受到轻度撞击，门体也不会出现明显的弯折变形。门体的所有边角位置都做了圆角钝化处理，没有尖锐的外漏棱角，

　　避免人员开合门体时被磕碰划伤，所有连接紧固件都采用内藏式设计，不会突出门体表面，既不会勾挂人员的衣物，也能避免紧固件受车间环境腐蚀出现松动脱落的问题。不同于带滑轨的推拉式安全门，平开式的结构没有地面滑轨部件，不会因为车间地面的杂物、铁屑堆积导致滑轨卡滞，日常维护只需要定期给合页转轴位置补充润滑脂即可，维护成本极低，非常适合用在机加工车间、焊接作业区、自动化设备外围这类日常杂物较多、维护频次较低的场景。在实际选型适配时，设计人员可以根据现场通道的实际宽度，对门体的横向尺寸做等比例缩放，门体的合页排布间距、执手安装高度、锁止结构的位置都可以按照比例同步调整，不需要重新做整体结构的受力校核，大幅缩短非标场景下的设计调整周期。
